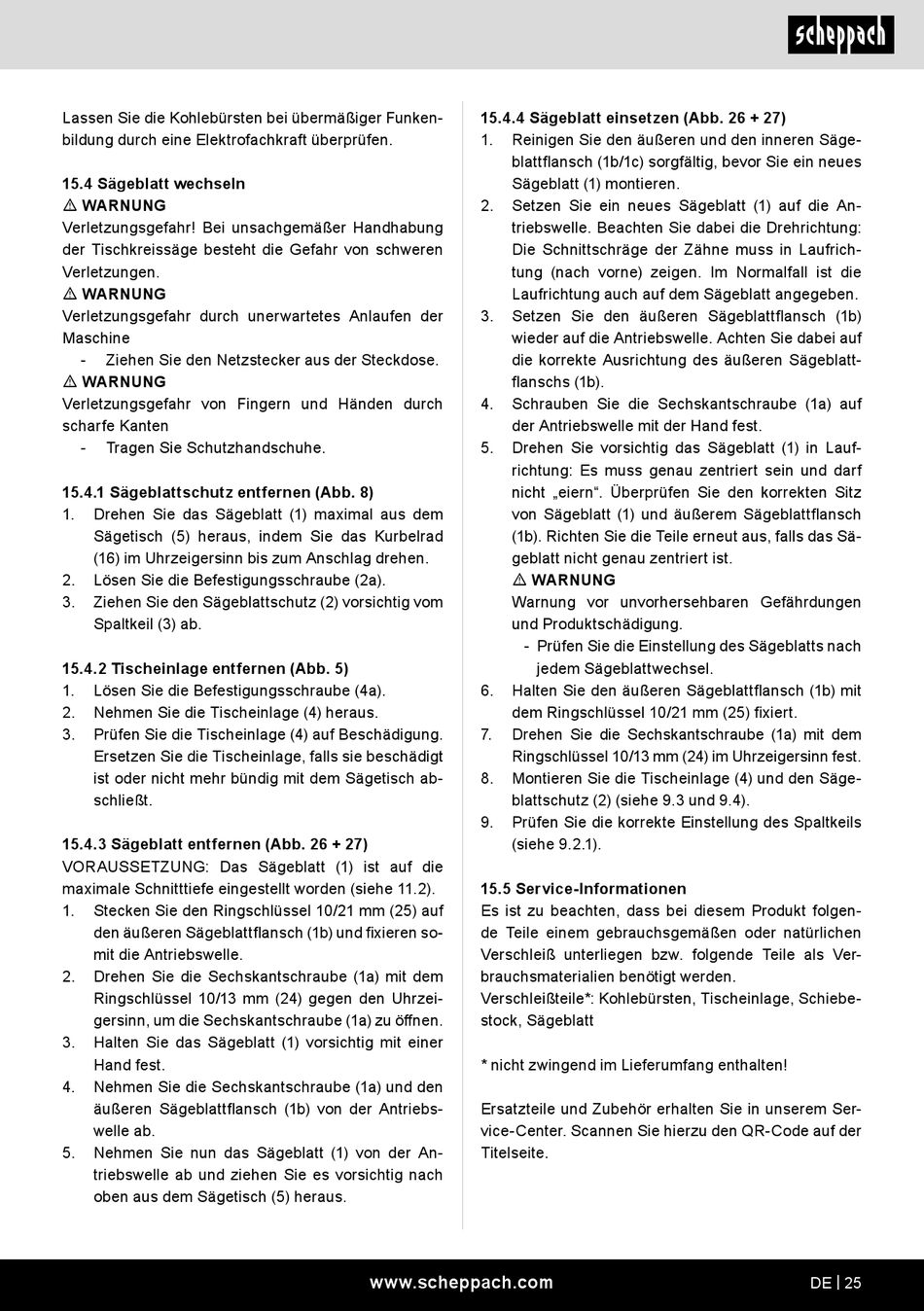

Scheppach HS115 Originalbetriebsanleitung Seite 25

Lassen Sie die Kohlebürsten bei übermäßiger Funken-
bildung durch eine Elektrofachkraft überprüfen.
15.4 Sägeblatt wechseln
m WARNUNG
Verletzungsgefahr! Bei unsachgemäßer Handhabung
der Tischkreissäge besteht die Gefahr von schweren
Verletzungen.
m WARNUNG
Verletzungsgefahr durch unerwartetes Anlaufen der
Maschine
- Ziehen Sie den Netzstecker aus der Steckdose.
m WARNUNG
Verletzungsgefahr von Fingern und Händen durch
scharfe Kanten
- Tragen Sie Schutzhandschuhe.
15.4.1 Sägeblattschutz entfernen (Abb. 8)
1. Drehen Sie das Sägeblatt (1) maximal aus dem
Sägetisch (5) heraus, indem Sie das Kurbelrad
(16) im Uhrzeigersinn bis zum Anschlag drehen.
2. Lösen Sie die Befestigungsschraube (2a).
3. Ziehen Sie den Sägeblattschutz (2) vorsichtig vom
Spaltkeil (3) ab.
15.4.2 Tischeinlage entfernen (Abb. 5)
1. Lösen Sie die Befestigungsschraube (4a).
2. Nehmen Sie die Tischeinlage (4) heraus.
3. Prüfen Sie die Tischeinlage (4) auf Beschädigung.
Ersetzen Sie die Tischeinlage, falls sie beschädigt
ist oder nicht mehr bündig mit dem Sägetisch ab-
schließt.
15.4.3 Sägeblatt entfernen (Abb. 26 + 27)
VORAUSSETZUNG: Das Sägeblatt (1) ist auf die
maximale Schnitttiefe eingestellt worden (siehe 11.2).
1. Stecken Sie den Ringschlüssel 10/21 mm (25) auf
den äußeren Sägeblattflansch (1b) und fixieren so-
mit die Antriebswelle.
2. Drehen Sie die Sechskantschraube (1a) mit dem
Ringschlüssel 10/13 mm (24) gegen den Uhrzei-
gersinn, um die Sechskantschraube (1a) zu öffnen.
3. Halten Sie das Sägeblatt (1) vorsichtig mit einer
Hand fest.
4. Nehmen Sie die Sechskantschraube (1a) und den
äußeren Sägeblattflansch (1b) von der Antriebs-
welle ab.
5. Nehmen Sie nun das Sägeblatt (1) von der An-
triebswelle ab und ziehen Sie es vorsichtig nach
oben aus dem Sägetisch (5) heraus.
15.4.4 Sägeblatt einsetzen (Abb. 26 + 27)
1. Reinigen Sie den äußeren und den inneren Säge-
blattflansch (1b/1c) sorgfältig, bevor Sie ein neues
Sägeblatt (1) montieren.
2. Setzen Sie ein neues Sägeblatt (1) auf die An-
triebswelle. Beachten Sie dabei die Drehrichtung:
Die Schnittschräge der Zähne muss in Laufrich-
tung (nach vorne) zeigen. Im Normalfall ist die
Laufrichtung auch auf dem Sägeblatt angegeben.
3. Setzen Sie den äußeren Sägeblattflansch (1b)
wieder auf die Antriebswelle. Achten Sie dabei auf
die korrekte Ausrichtung des äußeren Sägeblatt-
flanschs (1b).
4. Schrauben Sie die Sechskantschraube (1a) auf
der Antriebswelle mit der Hand fest.
5. Drehen Sie vorsichtig das Sägeblatt (1) in Lauf-
richtung: Es muss genau zentriert sein und darf
nicht „eiern". Überprüfen Sie den korrekten Sitz
von Sägeblatt (1) und äußerem Sägeblattflansch
(1b). Richten Sie die Teile erneut aus, falls das Sä-
geblatt nicht genau zentriert ist.
m WARNUNG
Warnung vor unvorhersehbaren Gefährdungen
und Produktschädigung.
- Prüfen Sie die Einstellung des Sägeblatts nach
jedem Sägeblattwechsel.
6. Halten Sie den äußeren Sägeblattflansch (1b) mit
dem Ringschlüssel 10/21 mm (25) fixiert.
7. Drehen Sie die Sechskantschraube (1a) mit dem
Ringschlüssel 10/13 mm (24) im Uhrzeigersinn fest.
8. Montieren Sie die Tischeinlage (4) und den Säge-
blattschutz (2) (siehe 9.3 und 9.4).
9. Prüfen Sie die korrekte Einstellung des Spaltkeils
(siehe 9.2.1).
15.5 Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Kohlebürsten, Tischeinlage, Schiebe-
stock, Sägeblatt
* nicht zwingend im Lieferumfang enthalten!
Ersatzteile und Zubehör erhalten Sie in unserem Ser-
vice-Center. Scannen Sie hierzu den QR-Code auf der
Titelseite.
