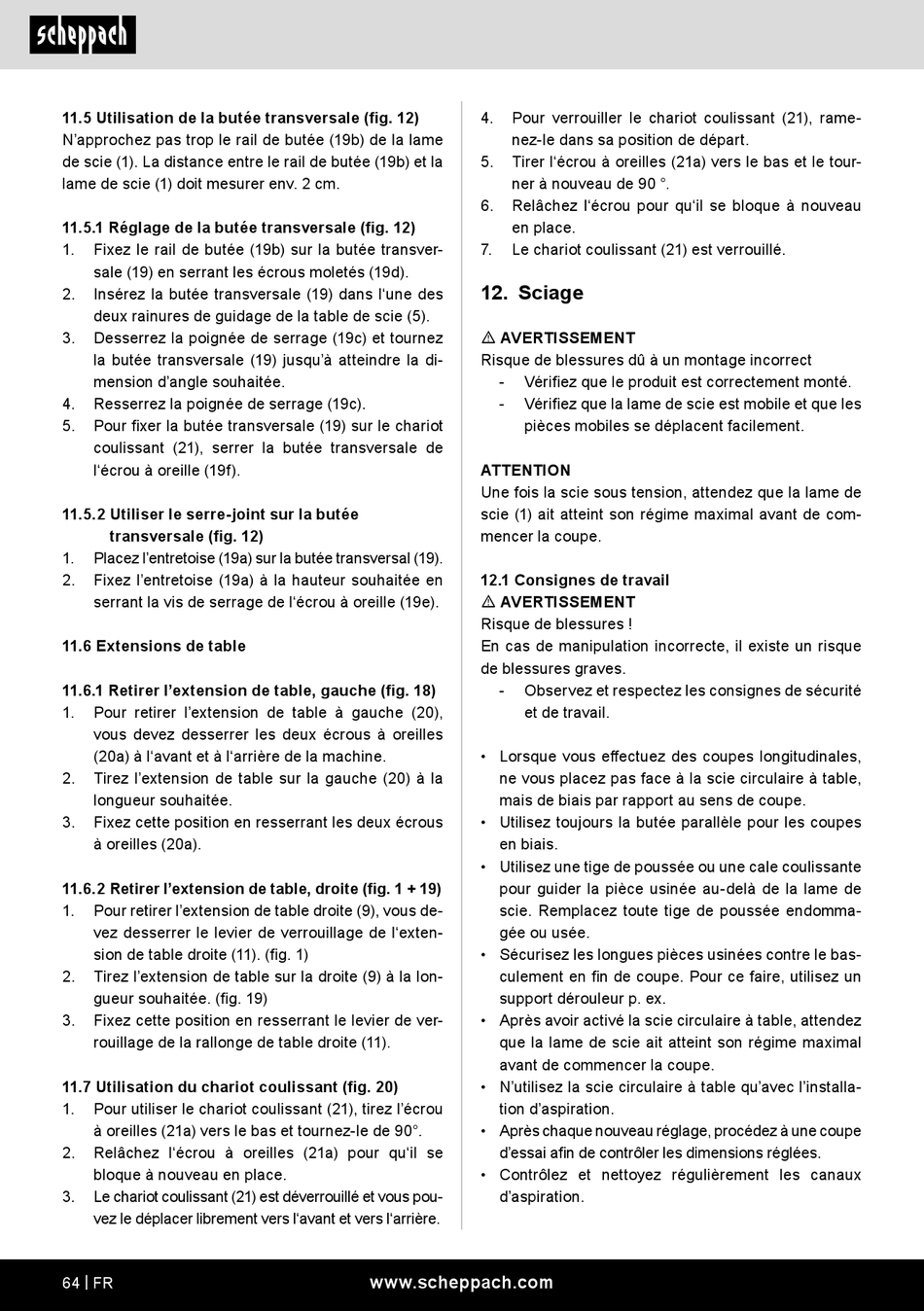

11.5 Utilisation de la butée transversale (fig. 12)
N'approchez pas trop le rail de butée (19b) de la lame
de scie (1). La distance entre le rail de butée (19b) et la
lame de scie (1) doit mesurer env. 2 cm.
11.5.1 Réglage de la butée transversale (fig. 12)
1. Fixez le rail de butée (19b) sur la butée transver-
sale (19) en serrant les écrous moletés (19d).
2. Insérez la butée transversale (19) dans l'une des
deux rainures de guidage de la table de scie (5).
3. Desserrez la poignée de serrage (19c) et tournez
la butée transversale (19) jusqu'à atteindre la di-
mension d'angle souhaitée.
4. Resserrez la poignée de serrage (19c).
5. Pour fixer la butée transversale (19) sur le chariot
coulissant (21), serrer la butée transversale de
l'écrou à oreille (19f).
11.5.2 Utiliser le serre-joint sur la butée
transversale (fig. 12)
1. Placez l'entretoise (19a) sur la butée transversal (19).
2. Fixez l'entretoise (19a) à la hauteur souhaitée en
serrant la vis de serrage de l'écrou à oreille (19e).
11.6 Extensions de table
11.6.1 Retirer l'extension de table, gauche (fig. 18)
1. Pour retirer l'extension de table à gauche (20),
vous devez desserrer les deux écrous à oreilles
(20a) à l'avant et à l'arrière de la machine.
2. Tirez l'extension de table sur la gauche (20) à la
longueur souhaitée.
3. Fixez cette position en resserrant les deux écrous
à oreilles (20a).
11.6.2 Retirer l'extension de table, droite (fig. 1 + 19)
1. Pour retirer l'extension de table droite (9), vous de-
vez desserrer le levier de verrouillage de l'exten-
sion de table droite (11). (fig. 1)
2. Tirez l'extension de table sur la droite (9) à la lon-
gueur souhaitée. (fig. 19)
3. Fixez cette position en resserrant le levier de ver-
rouillage de la rallonge de table droite (11).
11.7 Utilisation du chariot coulissant (fig. 20)
1. Pour utiliser le chariot coulissant (21), tirez l'écrou
à oreilles (21a) vers le bas et tournez-le de 90°.
2. Relâchez l'écrou à oreilles (21a) pour qu'il se
bloque à nouveau en place.
3. Le chariot coulissant (21) est déverrouillé et vous pou-
vez le déplacer librement vers l'avant et vers l'arrière.
64 | FR
4. Pour verrouiller le chariot coulissant (21), rame-
nez-le dans sa position de départ.
5. Tirer l'écrou à oreilles (21a) vers le bas et le tour-
ner à nouveau de 90 °.
6. Relâchez l'écrou pour qu'il se bloque à nouveau
en place.
7. Le chariot coulissant (21) est verrouillé.
12. Sciage
m AVERTISSEMENT
Risque de blessures dû à un montage incorrect
- Vérifiez que le produit est correctement monté.
- Vérifiez que la lame de scie est mobile et que les
pièces mobiles se déplacent facilement.
ATTENTION
Une fois la scie sous tension, attendez que la lame de
scie (1) ait atteint son régime maximal avant de com-
mencer la coupe.
12.1 Consignes de travail
m AVERTISSEMENT
Risque de blessures !
En cas de manipulation incorrecte, il existe un risque
de blessures graves.
- Observez et respectez les consignes de sécurité
et de travail.
• Lorsque vous effectuez des coupes longitudinales,
ne vous placez pas face à la scie circulaire à table,
mais de biais par rapport au sens de coupe.
• Utilisez toujours la butée parallèle pour les coupes
en biais.
• Utilisez une tige de poussée ou une cale coulissante
pour guider la pièce usinée au-delà de la lame de
scie. Remplacez toute tige de poussée endomma-
gée ou usée.
• Sécurisez les longues pièces usinées contre le bas-
culement en fin de coupe. Pour ce faire, utilisez un
support dérouleur p. ex.
• Après avoir activé la scie circulaire à table, attendez
que la lame de scie ait atteint son régime maximal
avant de commencer la coupe.
• N'utilisez la scie circulaire à table qu'avec l'installa-
tion d'aspiration.
• Après chaque nouveau réglage, procédez à une coupe
d'essai afin de contrôler les dimensions réglées.
• Contrôlez et nettoyez régulièrement les canaux
d'aspiration.
