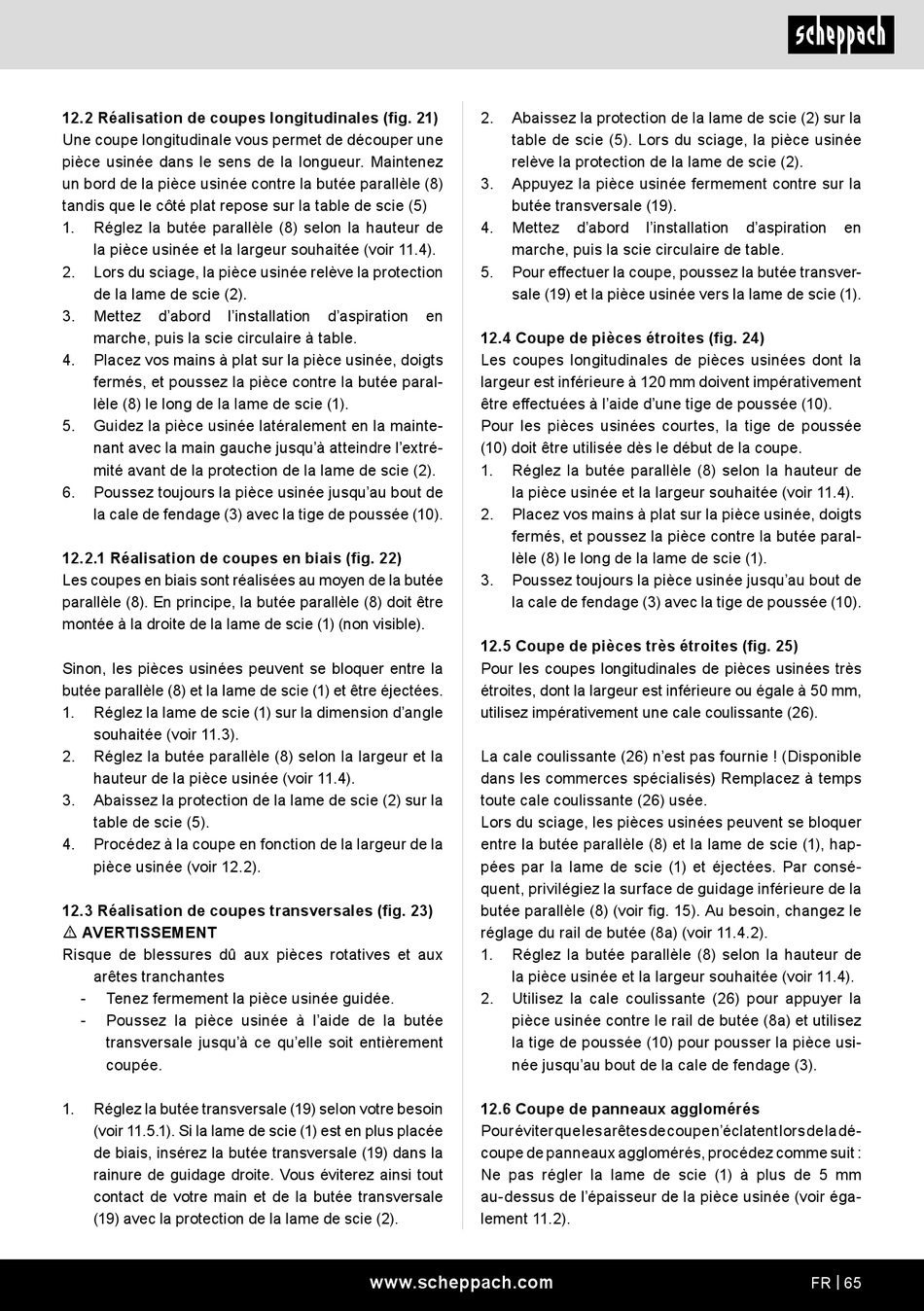

12.2 Réalisation de coupes longitudinales (fig. 21)
Une coupe longitudinale vous permet de découper une
pièce usinée dans le sens de la longueur. Maintenez
un bord de la pièce usinée contre la butée parallèle (8)
tandis que le côté plat repose sur la table de scie (5)
1. Réglez la butée parallèle (8) selon la hauteur de
la pièce usinée et la largeur souhaitée (voir 11.4).
2. Lors du sciage, la pièce usinée relève la protection
de la lame de scie (2).
3. Mettez d'abord l'installation
marche, puis la scie circulaire à table.
4. Placez vos mains à plat sur la pièce usinée, doigts
fermés, et poussez la pièce contre la butée paral-
lèle (8) le long de la lame de scie (1).
5. Guidez la pièce usinée latéralement en la mainte-
nant avec la main gauche jusqu'à atteindre l'extré-
mité avant de la protection de la lame de scie (2).
6. Poussez toujours la pièce usinée jusqu'au bout de
la cale de fendage (3) avec la tige de poussée (10).
12.2.1 Réalisation de coupes en biais (fig. 22)
Les coupes en biais sont réalisées au moyen de la butée
parallèle (8). En principe, la butée parallèle (8) doit être
montée à la droite de la lame de scie (1) (non visible).
Sinon, les pièces usinées peuvent se bloquer entre la
butée parallèle (8) et la lame de scie (1) et être éjectées.
1. Réglez la lame de scie (1) sur la dimension d'angle
souhaitée (voir 11.3).
2. Réglez la butée parallèle (8) selon la largeur et la
hauteur de la pièce usinée (voir 11.4).
3. Abaissez la protection de la lame de scie (2) sur la
table de scie (5).
4. Procédez à la coupe en fonction de la largeur de la
pièce usinée (voir 12.2).
12.3 Réalisation de coupes transversales (fig. 23)
m AVERTISSEMENT
Risque de blessures dû aux pièces rotatives et aux
arêtes tranchantes
- Tenez fermement la pièce usinée guidée.
- Poussez la pièce usinée à l'aide de la butée
transversale jusqu'à ce qu'elle soit entièrement
coupée.
1. Réglez la butée transversale (19) selon votre besoin
(voir 11.5.1). Si la lame de scie (1) est en plus placée
de biais, insérez la butée transversale (19) dans la
rainure de guidage droite. Vous éviterez ainsi tout
contact de votre main et de la butée transversale
(19) avec la protection de la lame de scie (2).
2.
3.
4.
5.
d'aspiration en
12.4 Coupe de pièces étroites (fig. 24)
Les coupes longitudinales de pièces usinées dont la
largeur est inférieure à 120 mm doivent impérativement
être effectuées à l'aide d'une tige de poussée (10).
Pour les pièces usinées courtes, la tige de poussée
(10) doit être utilisée dès le début de la coupe.
1.
2.
3.
12.5 Coupe de pièces très étroites (fig. 25)
Pour les coupes longitudinales de pièces usinées très
étroites, dont la largeur est inférieure ou égale à 50 mm,
utilisez impérativement une cale coulissante (26).
La cale coulissante (26) n'est pas fournie ! (Disponible
dans les commerces spécialisés) Remplacez à temps
toute cale coulissante (26) usée.
Lors du sciage, les pièces usinées peuvent se bloquer
entre la butée parallèle (8) et la lame de scie (1), hap-
pées par la lame de scie (1) et éjectées. Par consé-
quent, privilégiez la surface de guidage inférieure de la
butée parallèle (8) (voir fig. 15). Au besoin, changez le
réglage du rail de butée (8a) (voir 11.4.2).
1.
2.
12.6 Coupe de panneaux agglomérés
Pour éviter que les arêtes de coupe n'éclatent lors de la dé-
coupe de panneaux agglomérés, procédez comme suit :
Ne pas régler la lame de scie (1) à plus de 5 mm
au-dessus de l'épaisseur de la pièce usinée (voir éga-
lement 11.2).
www.scheppach.com
Abaissez la protection de la lame de scie (2) sur la
table de scie (5). Lors du sciage, la pièce usinée
relève la protection de la lame de scie (2).
Appuyez la pièce usinée fermement contre sur la
butée transversale (19).
Mettez d'abord l'installation
marche, puis la scie circulaire de table.
Pour effectuer la coupe, poussez la butée transver-
sale (19) et la pièce usinée vers la lame de scie (1).
Réglez la butée parallèle (8) selon la hauteur de
la pièce usinée et la largeur souhaitée (voir 11.4).
Placez vos mains à plat sur la pièce usinée, doigts
fermés, et poussez la pièce contre la butée paral-
lèle (8) le long de la lame de scie (1).
Poussez toujours la pièce usinée jusqu'au bout de
la cale de fendage (3) avec la tige de poussée (10).
Réglez la butée parallèle (8) selon la hauteur de
la pièce usinée et la largeur souhaitée (voir 11.4).
Utilisez la cale coulissante (26) pour appuyer la
pièce usinée contre le rail de butée (8a) et utilisez
la tige de poussée (10) pour pousser la pièce usi-
née jusqu'au bout de la cale de fendage (3).
d'aspiration en
