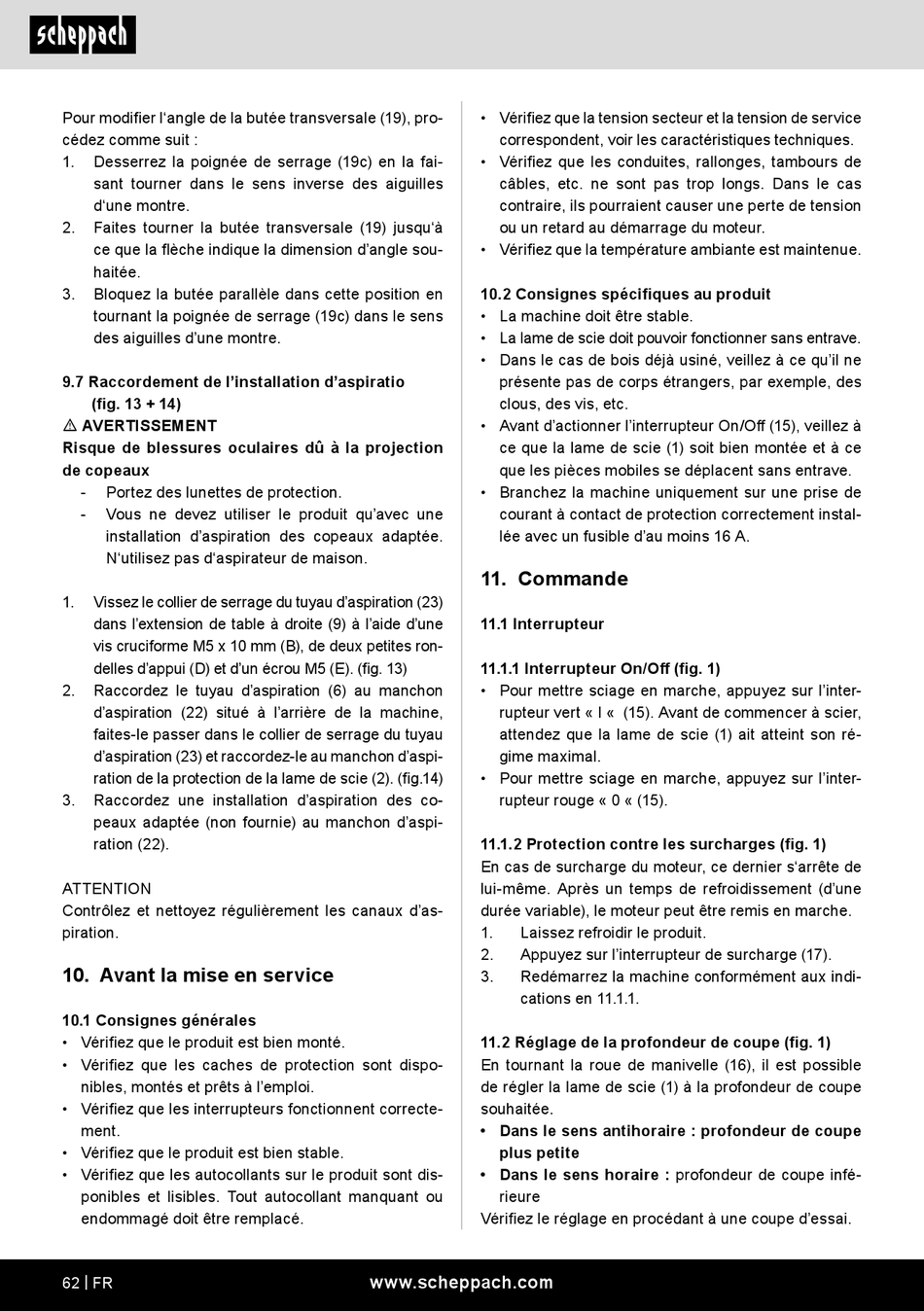

Pour modifier l'angle de la butée transversale (19), pro-
cédez comme suit :
1. Desserrez la poignée de serrage (19c) en la fai-
sant tourner dans le sens inverse des aiguilles
d'une montre.
2. Faites tourner la butée transversale (19) jusqu'à
ce que la flèche indique la dimension d'angle sou-
haitée.
3. Bloquez la butée parallèle dans cette position en
tournant la poignée de serrage (19c) dans le sens
des aiguilles d'une montre.
9.7 Raccordement de l'installation d'aspiratio
(fig. 13 + 14)
m AVERTISSEMENT
Risque de blessures oculaires dû à la projection
de copeaux
- Portez des lunettes de protection.
- Vous ne devez utiliser le produit qu'avec une
installation d'aspiration des copeaux adaptée.
N'utilisez pas d'aspirateur de maison.
1. Vissez le collier de serrage du tuyau d'aspiration (23)
dans l'extension de table à droite (9) à l'aide d'une
vis cruciforme M5 x 10 mm (B), de deux petites ron-
delles d'appui (D) et d'un écrou M5 (E). (fig. 13)
2. Raccordez le tuyau d'aspiration (6) au manchon
d'aspiration (22) situé à l'arrière de la machine,
faites-le passer dans le collier de serrage du tuyau
d'aspiration (23) et raccordez-le au manchon d'aspi-
ration de la protection de la lame de scie (2). (fig.14)
3. Raccordez une installation d'aspiration des co-
peaux adaptée (non fournie) au manchon d'aspi-
ration (22).
ATTENTION
Contrôlez et nettoyez régulièrement les canaux d'as-
piration.
10. Avant la mise en service
10.1 Consignes générales
• Vérifiez que le produit est bien monté.
• Vérifiez que les caches de protection sont dispo-
nibles, montés et prêts à l'emploi.
• Vérifiez que les interrupteurs fonctionnent correcte-
ment.
• Vérifiez que le produit est bien stable.
• Vérifiez que les autocollants sur le produit sont dis-
ponibles et lisibles. Tout autocollant manquant ou
endommagé doit être remplacé.
62 | FR
• Vérifiez que la tension secteur et la tension de service
correspondent, voir les caractéristiques techniques.
• Vérifiez que les conduites, rallonges, tambours de
câbles, etc. ne sont pas trop longs. Dans le cas
contraire, ils pourraient causer une perte de tension
ou un retard au démarrage du moteur.
• Vérifiez que la température ambiante est maintenue.
10.2 Consignes spécifiques au produit
• La machine doit être stable.
• La lame de scie doit pouvoir fonctionner sans entrave.
• Dans le cas de bois déjà usiné, veillez à ce qu'il ne
présente pas de corps étrangers, par exemple, des
clous, des vis, etc.
• Avant d'actionner l'interrupteur On/Off (15), veillez à
ce que la lame de scie (1) soit bien montée et à ce
que les pièces mobiles se déplacent sans entrave.
• Branchez la machine uniquement sur une prise de
courant à contact de protection correctement instal-
lée avec un fusible d'au moins 16 A.
11. Commande
11.1 Interrupteur
11.1.1 Interrupteur On/Off (fig. 1)
• Pour mettre sciage en marche, appuyez sur l'inter-
rupteur vert « I « (15). Avant de commencer à scier,
attendez que la lame de scie (1) ait atteint son ré-
gime maximal.
• Pour mettre sciage en marche, appuyez sur l'inter-
rupteur rouge « 0 « (15).
11.1.2 Protection contre les surcharges (fig. 1)
En cas de surcharge du moteur, ce dernier s'arrête de
lui-même. Après un temps de refroidissement (d'une
durée variable), le moteur peut être remis en marche.
1. Laissez refroidir le produit.
2. Appuyez sur l'interrupteur de surcharge (17).
3. Redémarrez la machine conformément aux indi-
cations en 11.1.1.
11.2 Réglage de la profondeur de coupe (fig. 1)
En tournant la roue de manivelle (16), il est possible
de régler la lame de scie (1) à la profondeur de coupe
souhaitée.
• Dans le sens antihoraire : profondeur de coupe
plus petite
• Dans le sens horaire : profondeur de coupe infé-
rieure
Vérifiez le réglage en procédant à une coupe d'essai.
