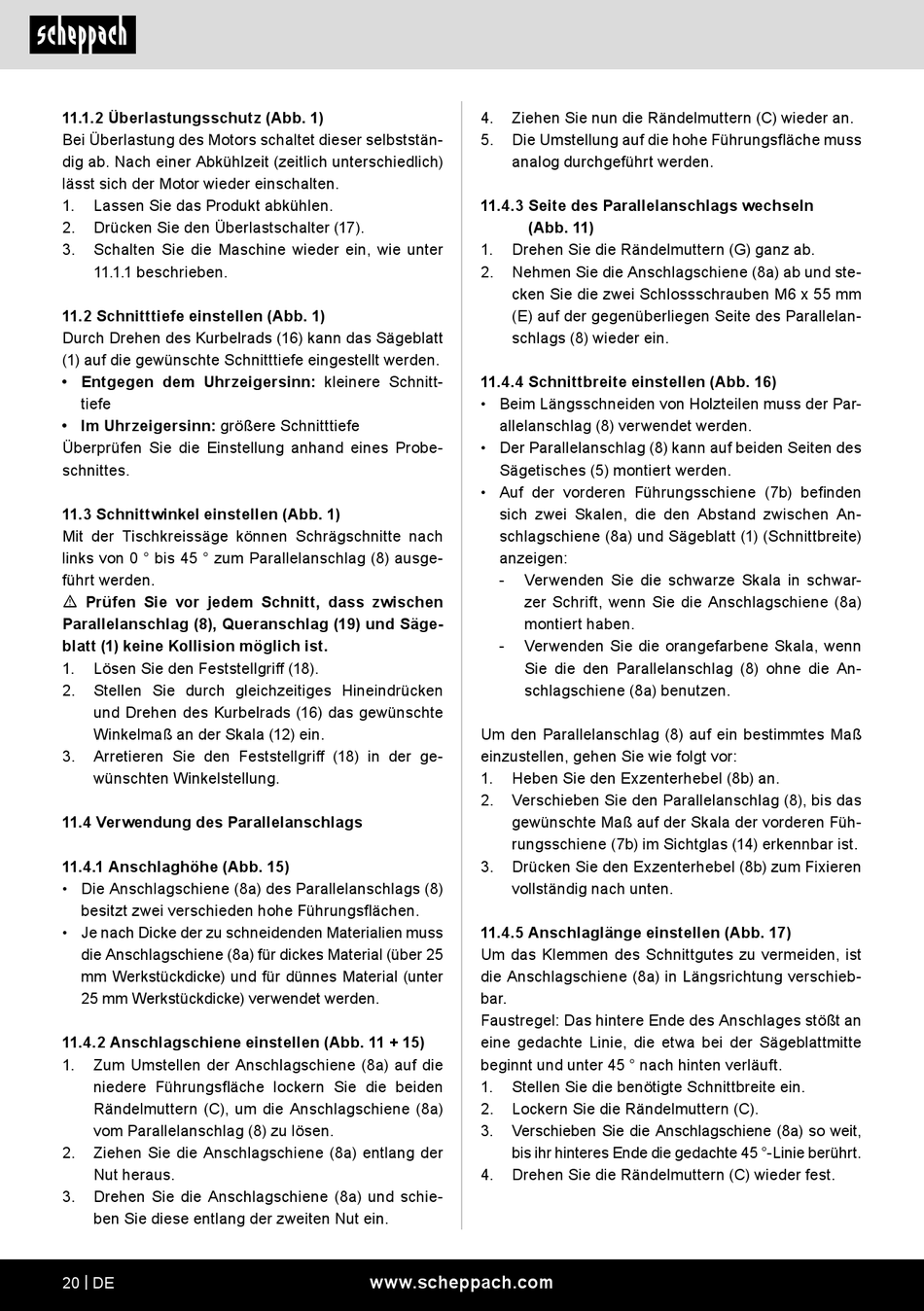

Scheppach HS115 Originalbetriebsanleitung Seite 20

11.1.2 Überlastungsschutz (Abb. 1)
Bei Überlastung des Motors schaltet dieser selbststän-
dig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich)
lässt sich der Motor wieder einschalten.
1. Lassen Sie das Produkt abkühlen.
2. Drücken Sie den Überlastschalter (17).
3. Schalten Sie die Maschine wieder ein, wie unter
11.1.1 beschrieben.
11.2 Schnitttiefe einstellen (Abb. 1)
Durch Drehen des Kurbelrads (16) kann das Sägeblatt
(1) auf die gewünschte Schnitttiefe eingestellt werden.
• Entgegen dem Uhrzeigersinn: kleinere Schnitt-
tiefe
• Im Uhrzeigersinn: größere Schnitttiefe
Überprüfen Sie die Einstellung anhand eines Probe-
schnittes.
11.3 Schnittwinkel einstellen (Abb. 1)
Mit der Tischkreissäge können Schrägschnitte nach
links von 0 ° bis 45 ° zum Parallelanschlag (8) ausge-
führt werden.
m Prüfen Sie vor jedem Schnitt, dass zwischen
Parallelanschlag (8), Queranschlag (19) und Säge-
blatt (1) keine Kollision möglich ist.
1. Lösen Sie den Feststellgriff (18).
2. Stellen Sie durch gleichzeitiges Hineindrücken
und Drehen des Kurbelrads (16) das gewünschte
Winkelmaß an der Skala (12) ein.
3. Arretieren Sie den Feststellgriff (18) in der ge-
wünschten Winkelstellung.
11.4 Verwendung des Parallelanschlags
11.4.1 Anschlaghöhe (Abb. 15)
• Die Anschlagschiene (8a) des Parallelanschlags (8)
besitzt zwei verschieden hohe Führungsflächen.
• Je nach Dicke der zu schneidenden Materialien muss
die Anschlagschiene (8a) für dickes Material (über 25
mm Werkstückdicke) und für dünnes Material (unter
25 mm Werkstückdicke) verwendet werden.
11.4.2 Anschlagschiene einstellen (Abb. 11 + 15)
1. Zum Umstellen der Anschlagschiene (8a) auf die
niedere Führungsfläche lockern Sie die beiden
Rändelmuttern (C), um die Anschlagschiene (8a)
vom Parallelanschlag (8) zu lösen.
2. Ziehen Sie die Anschlagschiene (8a) entlang der
Nut heraus.
3. Drehen Sie die Anschlagschiene (8a) und schie-
ben Sie diese entlang der zweiten Nut ein.
20 | DE
4. Ziehen Sie nun die Rändelmuttern (C) wieder an.
5. Die Umstellung auf die hohe Führungsfläche muss
analog durchgeführt werden.
11.4.3 Seite des Parallelanschlags wechseln
(Abb. 11)
1. Drehen Sie die Rändelmuttern (G) ganz ab.
2. Nehmen Sie die Anschlagschiene (8a) ab und ste-
cken Sie die zwei Schlossschrauben M6 x 55 mm
(E) auf der gegenüberliegen Seite des Parallelan-
schlags (8) wieder ein.
11.4.4 Schnittbreite einstellen (Abb. 16)
• Beim Längsschneiden von Holzteilen muss der Par-
allelanschlag (8) verwendet werden.
• Der Parallelanschlag (8) kann auf beiden Seiten des
Sägetisches (5) montiert werden.
• Auf der vorderen Führungsschiene (7b) befinden
sich zwei Skalen, die den Abstand zwischen An-
schlagschiene (8a) und Sägeblatt (1) (Schnittbreite)
anzeigen:
- Verwenden Sie die schwarze Skala in schwar-
zer Schrift, wenn Sie die Anschlagschiene (8a)
montiert haben.
- Verwenden Sie die orangefarbene Skala, wenn
Sie die den Parallelanschlag (8) ohne die An-
schlagschiene (8a) benutzen.
Um den Parallelanschlag (8) auf ein bestimmtes Maß
einzustellen, gehen Sie wie folgt vor:
1. Heben Sie den Exzenterhebel (8b) an.
2. Verschieben Sie den Parallelanschlag (8), bis das
gewünschte Maß auf der Skala der vorderen Füh-
rungsschiene (7b) im Sichtglas (14) erkennbar ist.
3. Drücken Sie den Exzenterhebel (8b) zum Fixieren
vollständig nach unten.
11.4.5 Anschlaglänge einstellen (Abb. 17)
Um das Klemmen des Schnittgutes zu vermeiden, ist
die Anschlagschiene (8a) in Längsrichtung verschieb-
bar.
Faustregel: Das hintere Ende des Anschlages stößt an
eine gedachte Linie, die etwa bei der Sägeblattmitte
beginnt und unter 45 ° nach hinten verläuft.
1. Stellen Sie die benötigte Schnittbreite ein.
2. Lockern Sie die Rändelmuttern (C).
3. Verschieben Sie die Anschlagschiene (8a) so weit,
bis ihr hinteres Ende die gedachte 45 °-Linie berührt.
4. Drehen Sie die Rändelmuttern (C) wieder fest.
