pansionsventil gesteuert wird. Ein Flüssigkeitsabscheider mit integrier-
ter Wärmerückgewinnung und ein Sammler gewährleisten einen
sicheren Betrieb und eine hohe Energieeffizienz der Wärmepumpe.
Als Arbeitsmittel wird das umweltfreundliche Kältemittel R32 verwen-
det. Die Wärmepumpe wird komplett mit Kältemittel befüllt, vollständig
funktionsgetestet und betriebsbereit geliefert.
Als Sicherheitseinrichtung ist im Wärmepumpengehäuse ein Sicher-
heitsventil (2,5 bar) eingebaut. Dieses verhindert im Schadensfall, dass
Kältemittel ins Heizungssystem gelangt.
Die Bedienung erfolgt über den Regler. Auf dem innovativen Farb-
Touch-Display werden die Betriebszustände der gesamten Heizanlage
dargestellt. Außerdem können hier verschiedenste Einstellungen vorge-
nommen und benutzerdefinierte Steuerungsfunktionen erstellt werden
(Szenen). Die Wärmepumpe kann problemlos im Verbund mit Gas-, Öl-
kesseln und Elektroheizstäben im sogenannten Bivalenzbetrieb betrie-
ben werden.
5.3.

Funktionsweise

de
Ein Kältekreislauf einer Wärmepumpe besteht aus folgenden fünf
Hauptelementen:
Verdichter
n
Verflüssiger (Kondensator)
n
Expansionsventil (Entspannungsventil)
n
Verdampfer
n
Arbeitsmittel.
n
Dem Verdampfer wird von der Wärmequelle Luft über einen Ventilator
Wärmeenergie zugeführt.
Durch die Beschaffenheit des Arbeitsmittels und den vorherrschenden
Druck im Kreislauf beginnt das Arbeitsmittel bereits bei geringen Tem-
peraturen zu sieden und wird im Verdampfer gasförmig.
Der Verdichter komprimiert das gasförmige Arbeitsmittel. Durch die
Komprimierung wird ein höheres Temperaturniveau erreicht. Zusätzlich
wird die elektrische Leistungsaufnahme des Verdichters in Form von
Wärme dem Arbeitsmittel beigegeben.
Im Verflüssiger wird die enthaltene Wärmeenergie des Arbeitsmittels an
das Heizungssystem abgegeben. Dabei beginnt das Arbeitsmittel zu
kondensieren bis es vollständig flüssig ist.
Anschließend reduziert das Entspannungsventil den Druck im Kreislauf,
die Temperatur fällt ab. Nun kann das Arbeitsmittel wieder Wärmeener-
gie aufnehmen, der Kreislauf beginnt von Neuem.
09/2021

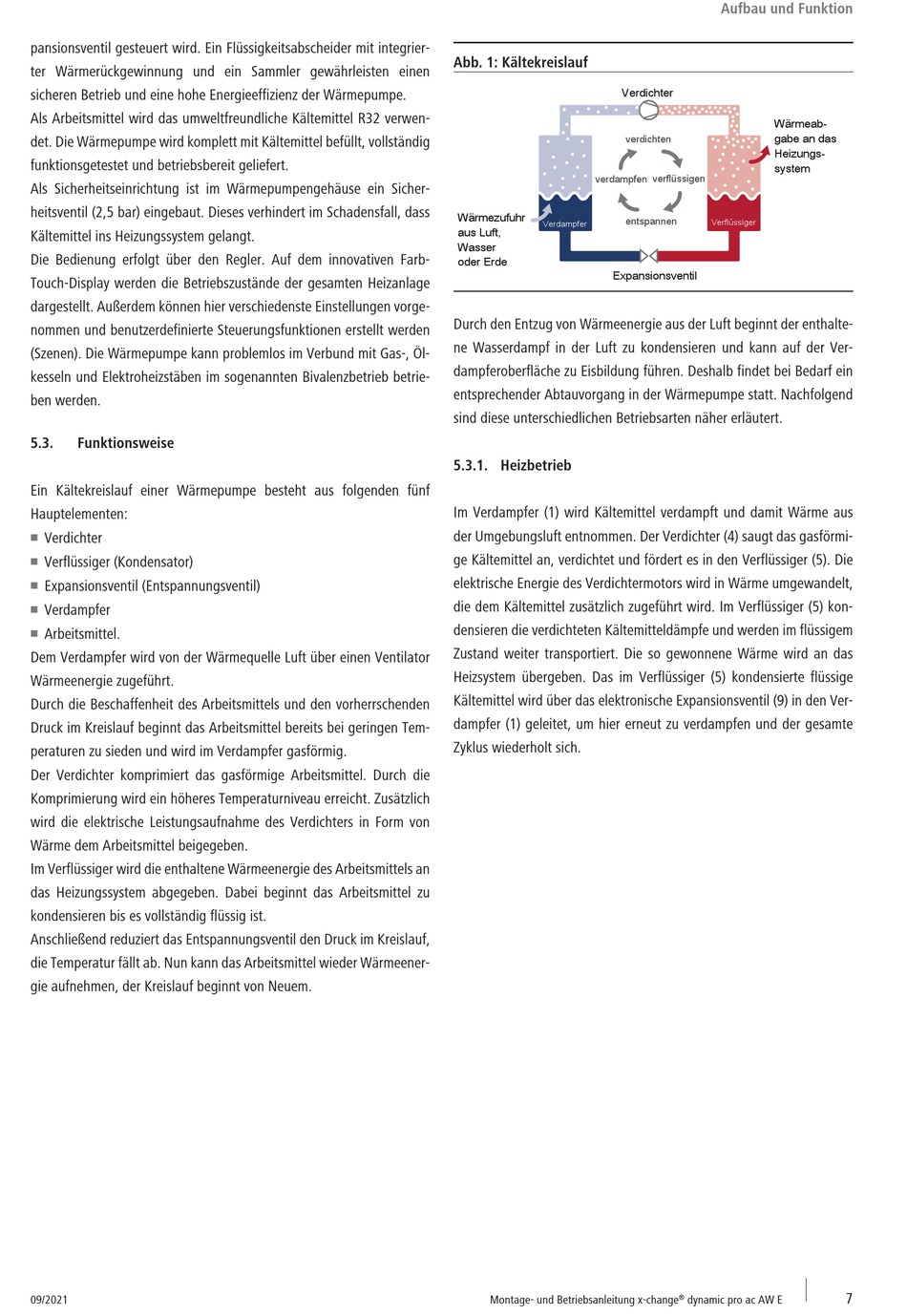

Abb. 1: Kältekreislauf
Verdichter
verdampfen
Wärmezufuhr
Verdampfer
aus Luft,
Wasser
oder Erde
Expansionsventil
Durch den Entzug von Wärmeenergie aus der Luft beginnt der enthalte-
ne Wasserdampf in der Luft zu kondensieren und kann auf der Ver-
dampferoberfläche zu Eisbildung führen. Deshalb findet bei Bedarf ein
entsprechender Abtauvorgang in der Wärmepumpe statt. Nachfolgend
sind diese unterschiedlichen Betriebsarten näher erläutert.

5.3.1. Heizbetrieb

de
Im Verdampfer (1) wird Kältemittel verdampft und damit Wärme aus
der Umgebungsluft entnommen. Der Verdichter (4) saugt das gasförmi-
ge Kältemittel an, verdichtet und fördert es in den Verflüssiger (5). Die
elektrische Energie des Verdichtermotors wird in Wärme umgewandelt,
die dem Kältemittel zusätzlich zugeführt wird. Im Verflüssiger (5) kon-
densieren die verdichteten Kältemitteldämpfe und werden im flüssigem
Zustand weiter transportiert. Die so gewonnene Wärme wird an das
Heizsystem übergeben. Das im Verflüssiger (5) kondensierte flüssige
Kältemittel wird über das elektronische Expansionsventil (9) in den Ver-
dampfer (1) geleitet, um hier erneut zu verdampfen und der gesamte
Zyklus wiederholt sich.
Montage- und Betriebsanleitung x-change
Aufbau und Funktion
Wärmeab-
gabe an das
verdichten
Heizungs-
system
verflüssigen
entspannen
Verflüssiger
®
dynamic pro ac AW E
7
