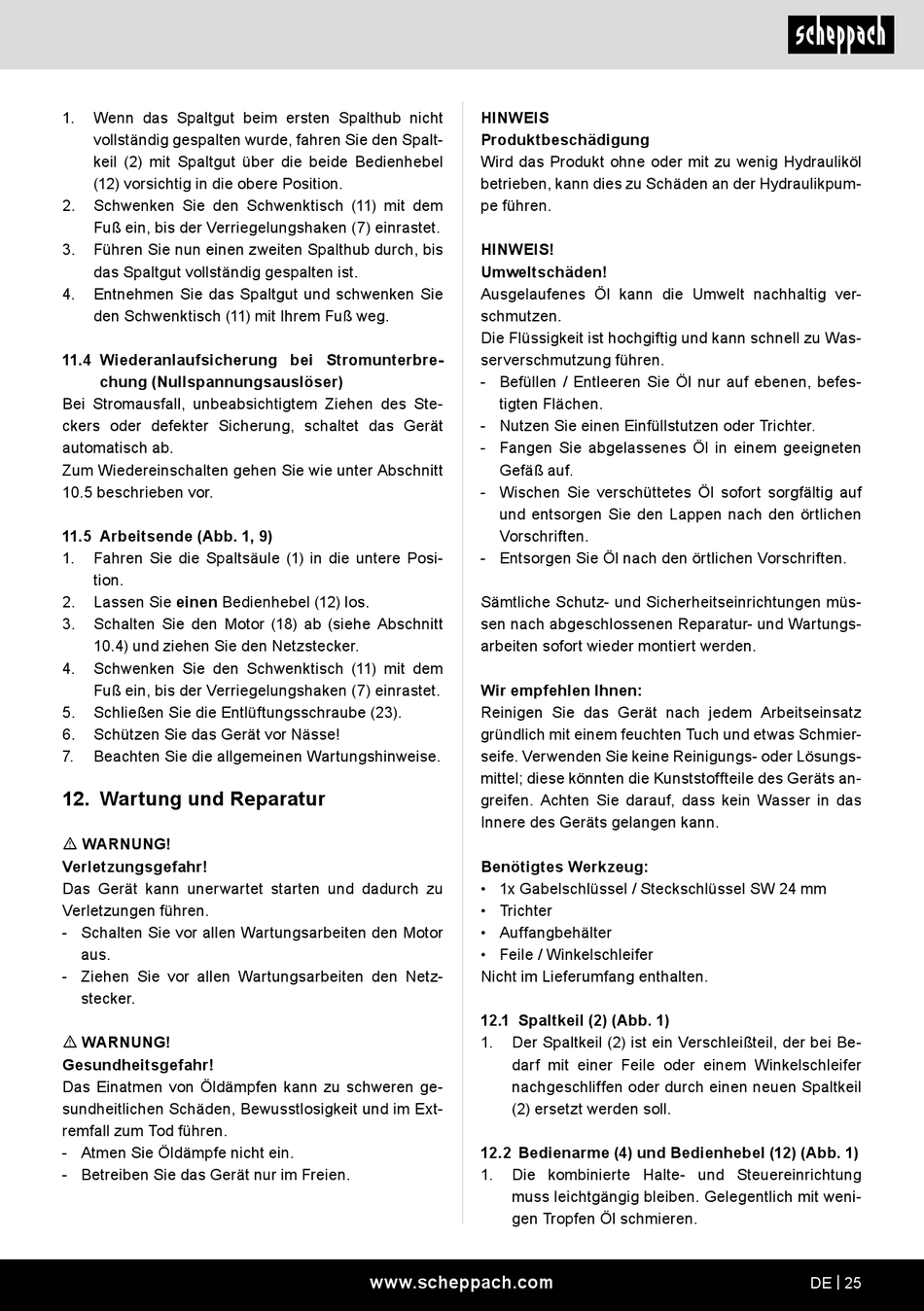

Scheppach Compact 8t Originalbetriebsanleitung Seite 25

1. Wenn das Spaltgut beim ersten Spalthub nicht
vollständig gespalten wurde, fahren Sie den Spalt-
keil (2) mit Spaltgut über die beide Bedienhebel
(12) vorsichtig in die obere Position.
2. Schwenken Sie den Schwenktisch (11) mit dem
Fuß ein, bis der Verriegelungshaken (7) einrastet.
3. Führen Sie nun einen zweiten Spalthub durch, bis
das Spaltgut vollständig gespalten ist.
4. Entnehmen Sie das Spaltgut und schwenken Sie
den Schwenktisch (11) mit Ihrem Fuß weg.
11.4 Wiederanlaufsicherung bei Stromunterbre-
chung (Null span nungsauslöser)
Bei Stromausfall, unbeabsichtigtem Ziehen des Ste-
ckers oder defekter Sicherung, schaltet das Gerät
automatisch ab.
Zum Wiedereinschalten gehen Sie wie unter Abschnitt
10.5 beschrieben vor.
11.5 Arbeitsende (Abb. 1, 9)
1. Fahren Sie die Spaltsäule (1) in die untere Posi-
tion.
Lassen Sie einen Bedienhebel (12) los.
2.
3. Schalten Sie den Motor (18) ab (siehe Abschnitt
10.4) und ziehen Sie den Netz stecker.
4. Schwenken Sie den Schwenktisch (11) mit dem
Fuß ein, bis der Verriegelungshaken (7) einrastet.
5. Schließen Sie die Entlüftungsschraube (23).
6. Schützen Sie das Gerät vor Nässe!
7. Beachten Sie die allgemeinen Wartungshinweise.
12. Wartung und Reparatur
m WARNUNG!
Verletzungsgefahr!
Das Gerät kann unerwartet starten und dadurch zu
Verletzungen führen.
- Schalten Sie vor allen Wartungsarbeiten den Motor
aus.
- Ziehen Sie vor allen Wartungsarbeiten den Netz-
stecker.
m WARNUNG!
Gesundheitsgefahr!
Das Einatmen von Öldämpfen kann zu schweren ge-
sundheitlichen Schäden, Bewusstlosigkeit und im Ext-
remfall zum Tod führen.
- Atmen Sie Öldämpfe nicht ein.
- Betreiben Sie das Gerät nur im Freien.
HINWEIS
Produktbeschädigung
Wird das Produkt ohne oder mit zu wenig Hydrauliköl
betrieben, kann dies zu Schäden an der Hydraulikpum-
pe führen.
HINWEIS!
Umweltschäden!
Ausgelaufenes Öl kann die Umwelt nachhaltig ver-
schmutzen.
Die Flüssigkeit ist hochgiftig und kann schnell zu Was-
serverschmutzung führen.
- Befüllen / Entleeren Sie Öl nur auf ebenen, befes-
tigten Flächen.
- Nutzen Sie einen Einfüllstutzen oder Trichter.
- Fangen Sie abgelassenes Öl in einem geeigneten
Gefäß auf.
- Wischen Sie verschüttetes Öl sofort sorgfältig auf
und entsorgen Sie den Lappen nach den örtlichen
Vorschriften.
- Entsorgen Sie Öl nach den örtlichen Vorschriften.
Sämtliche Schutz- und Sicherheitseinrichtungen müs-
sen nach abgeschlossenen Reparatur- und Wartungs-
arbeiten sofort wieder montiert werden.
Wir empfehlen Ihnen:
Reinigen Sie das Gerät nach jedem Arbeitseinsatz
gründlich mit einem feuchten Tuch und etwas Schmier-
seife. Verwenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des Geräts an-
greifen. Achten Sie darauf, dass kein Wasser in das
Innere des Geräts gelangen kann.
Benötigtes Werkzeug:
• 1x Gabelschlüssel / Steckschlüssel SW 24 mm
• Trichter
• Auffangbehälter
• Feile / Winkelschleifer
Nicht im Lieferumfang enthalten.
12.1 Spaltkeil (2) (Abb. 1)
1. Der Spaltkeil (2) ist ein Verschleißteil, der bei Be-
darf mit einer Feile oder einem Winkelschleifer
nachgeschliffen oder durch einen neuen Spaltkeil
(2) ersetzt werden soll.
12.2 Bedienarme (4) und Bedienhebel (12) (Abb. 1)
1. Die kombinierte Halte- und Steuereinrichtung
muss leichtgängig bleiben. Gelegentlich mit weni-
gen Tropfen Öl schmieren.
www.scheppach.com DE | 25
