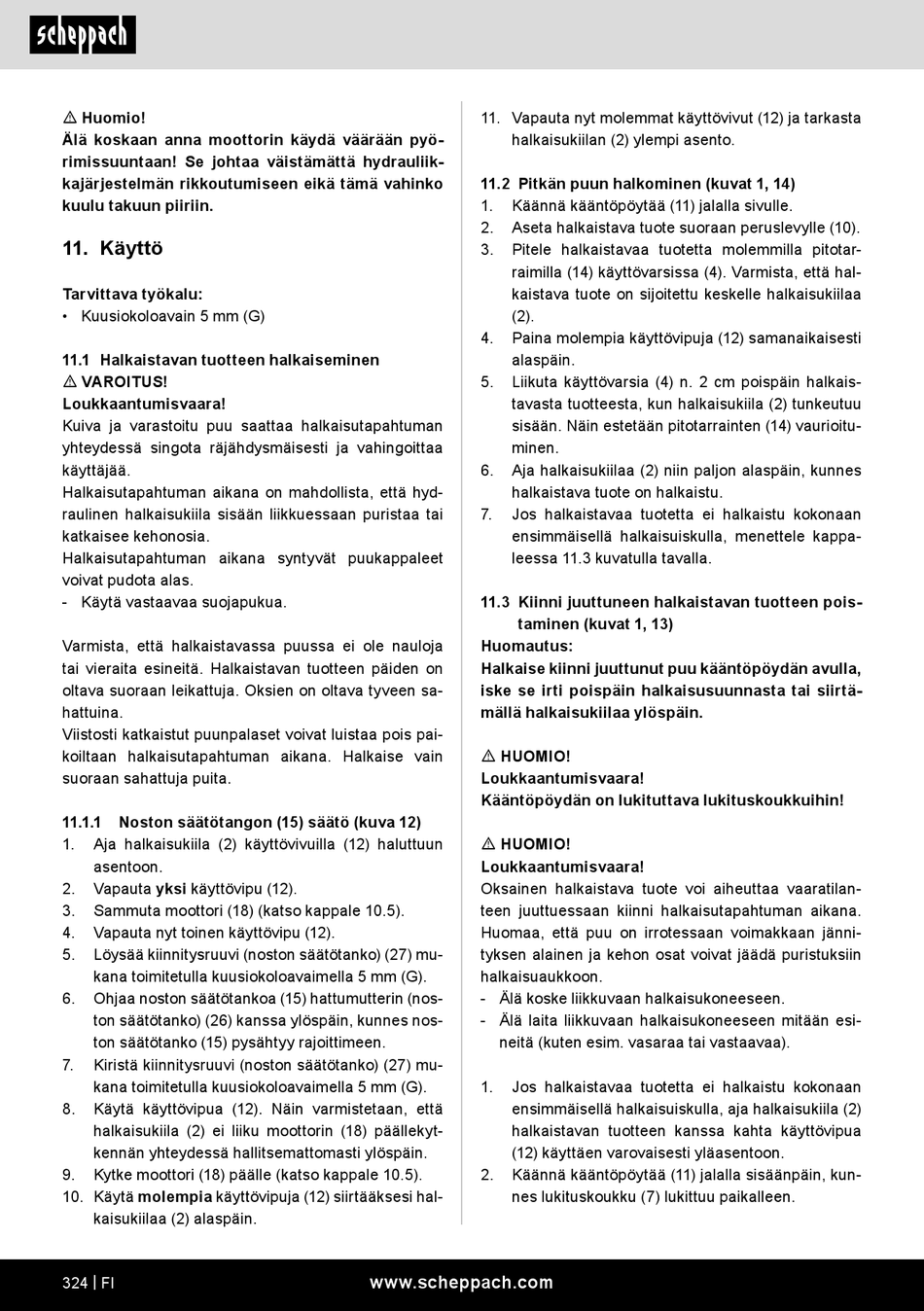

Scheppach Compact 8t Originalbetriebsanleitung Seite 324

m Huomio!
Älä koskaan anna moottorin käydä väärään pyö-
rimissuuntaan! Se johtaa väistämättä hydrauliik-
kajärjestelmän rikkoutumiseen eikä tämä vahinko
kuulu takuun piiriin.
11. Käyttö
Tarvittava työkalu:
• Kuusiokoloavain 5 mm (G)
11.1 Halkaistavan tuotteen halkaiseminen
m VAROITUS!
Loukkaantumisvaara!
Kuiva ja varastoitu puu saattaa halkaisutapahtuman
yhteydessä singota räjähdysmäisesti ja vahingoittaa
käyttäjää.
Halkaisutapahtuman aikana on mahdollista, että hyd-
raulinen halkaisukiila sisään liikkuessaan puristaa tai
katkaisee kehonosia.
Halkaisutapahtuman aikana syntyvät puukappaleet
voivat pudota alas.
- Käytä vastaavaa suojapukua.
Varmista, että halkaistavassa puussa ei ole nauloja
tai vieraita esineitä. Halkaistavan tuotteen päiden on
oltava suoraan leikattuja. Oksien on oltava tyveen sa-
hattuina.
Viistosti katkaistut puunpalaset voivat luistaa pois pai-
koiltaan halkaisutapahtuman aikana. Halkaise vain
suoraan sahattuja puita.
11.1.1 Noston säätötangon (15) säätö (kuva 12)
1. Aja halkaisukiila (2) käyttövivuilla (12) haluttuun
asentoon.
2. Vapauta yksi käyttövipu (12).
3. Sammuta moottori (18) (katso kappale 10.5).
4. Vapauta nyt toinen käyttövipu (12).
5. Löysää kiinnitysruuvi (noston säätötanko) (27) mu-
kana toimitetulla kuusiokoloavaimella 5 mm (G).
6. Ohjaa noston säätötankoa (15) hattumutterin (nos-
ton säätötanko) (26) kanssa ylöspäin, kunnes nos-
ton säätötanko (15) pysähtyy rajoittimeen.
7. Kiristä kiinnitysruuvi (noston säätötanko) (27) mu-
kana toimitetulla kuusiokoloavaimella 5 mm (G).
8. Käytä käyttövipua (12). Näin varmistetaan, että
halkaisukiila (2) ei liiku moottorin (18) päällekyt-
kennän yhteydessä hallitsemattomasti ylöspäin.
9. Kytke moottori (18) päälle (katso kappale 10.5).
10. Käytä molempia käyttövipuja (12) siirtääksesi hal-
kaisukiilaa (2) alaspäin.
324 | FI
11. Vapauta nyt molemmat käyttövivut (12) ja tarkasta
halkaisukiilan (2) ylempi asento.
11.2 Pitkän puun halkominen (kuvat 1, 14)
1. Käännä kääntöpöytää (11) jalalla sivulle.
2. Aseta halkaistava tuote suoraan peruslevylle (10).
3. Pitele halkaistavaa tuotetta molemmilla pitotar-
raimilla (14) käyttövarsissa (4). Varmista, että hal-
kaistava tuote on sijoitettu keskelle halkaisukiilaa
(2).
4. Paina molempia käyttövipuja (12) samanaikaisesti
alaspäin.
5. Liikuta käyttövarsia (4) n. 2 cm poispäin halkais-
tavasta tuotteesta, kun halkaisukiila (2) tunkeutuu
sisään. Näin estetään pitotarrainten (14) vaurioitu-
minen.
6. Aja halkaisukiilaa (2) niin paljon alaspäin, kunnes
halkaistava tuote on halkaistu.
7. Jos halkaistavaa tuotetta ei halkaistu kokonaan
ensimmäisellä halkaisuiskulla, menettele kappa-
leessa 11.3 kuvatulla tavalla.
11.3 Kiinni juuttuneen halkaistavan tuotteen pois-
taminen (kuvat 1, 13)
Huomautus:
Halkaise kiinni juuttunut puu kääntöpöydän avulla,
iske se irti poispäin halkaisusuunnasta tai siirtä-
mällä halkaisukiilaa ylöspäin.
m HUOMIO!
Loukkaantumisvaara!
Kääntöpöydän on lukituttava lukituskoukkuihin!
m HUOMIO!
Loukkaantumisvaara!
Oksainen halkaistava tuote voi aiheuttaa vaaratilan-
teen juuttuessaan kiinni halkaisutapahtuman aikana.
Huomaa, että puu on irrotessaan voimakkaan jänni-
tyksen alainen ja kehon osat voivat jäädä puristuksiin
halkaisuaukkoon.
- Älä koske liikkuvaan halkaisukoneeseen.
- Älä laita liikkuvaan halkaisukoneeseen mitään esi-
neitä (kuten esim. vasaraa tai vastaavaa).
1. Jos halkaistavaa tuotetta ei halkaistu kokonaan
ensimmäisellä halkaisuiskulla, aja halkaisukiila (2)
halkaistavan tuotteen kanssa kahta käyttövipua
(12) käyttäen varovaisesti yläasentoon.
2. Käännä kääntöpöytää (11) jalalla sisäänpäin, kun-
nes lukituskoukku (7) lukittuu paikalleen.
