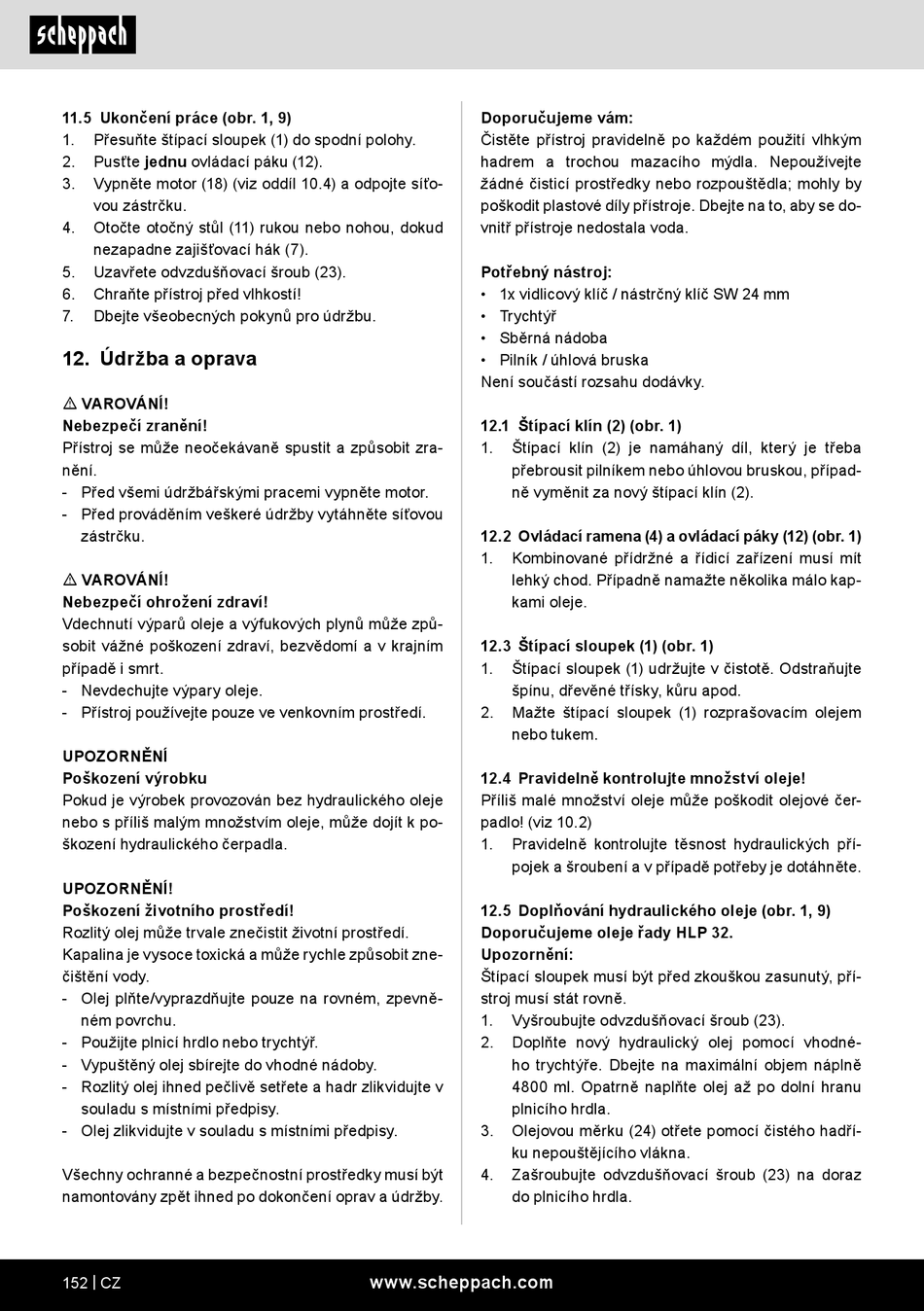

Scheppach Compact 8t Originalbetriebsanleitung Seite 152

11.5 Ukončení práce (obr. 1, 9)
1. Přesuňte štípací sloupek (1) do spodní polohy.
Pusťte jednu ovládací páku (12).
2.
3. Vypněte motor (18) (viz oddíl 10.4) a odpojte síťo-
vou zástrčku.
4. Otočte otočný stůl (11) rukou nebo nohou, dokud
nezapadne zajišťovací hák (7).
5. Uzavřete odvzdušňovací šroub (23).
6. Chraňte přístroj před vlhkostí!
7. Dbejte všeobecných pokynů pro údržbu.
12. Údržba a oprava
m VAROVÁNÍ!
Nebezpečí zranění!
Přístroj se může neočekávaně spustit a způsobit zra-
nění.
- Před všemi údržbářskými pracemi vypněte motor.
- Před prováděním veškeré údržby vytáhněte síťovou
zástrčku.
m VAROVÁNÍ!
Nebezpečí ohrožení zdraví!
Vdechnutí výparů oleje a výfukových plynů může způ-
sobit vážné poškození zdraví, bezvědomí a v krajním
případě i smrt.
- Nevdechujte výpary oleje.
- Přístroj používejte pouze ve venkovním prostředí.
UPOZORNĚNÍ
Poškození výrobku
Pokud je výrobek provozován bez hydraulického oleje
nebo s příliš malým množstvím oleje, může dojít k po-
škození hydraulického čerpadla.
UPOZORNĚNÍ!
Poškození životního prostředí!
Rozlitý olej může trvale znečistit životní prostředí.
Kapalina je vysoce toxická a může rychle způsobit zne-
čištění vody.
- Olej plňte/vyprazdňujte pouze na rovném, zpevně-
ném povrchu.
- Použijte plnicí hrdlo nebo trychtýř.
- Vypuštěný olej sbírejte do vhodné nádoby.
- Rozlitý olej ihned pečlivě setřete a hadr zlikvidujte v
souladu s místními předpisy.
- Olej zlikvidujte v souladu s místními předpisy.
Všechny ochranné a bezpečnostní prostředky musí být
namontovány zpět ihned po dokončení oprav a údržby.
152 | CZ
Doporučujeme vám:
Čistěte přístroj pravidelně po každém použití vlhkým
hadrem a trochou mazacího mýdla. Nepoužívejte
žádné čisticí prostředky nebo rozpouštědla; mohly by
poškodit plastové díly přístroje. Dbejte na to, aby se do-
vnitř přístroje nedostala voda.
Potřebný nástroj:
• 1x vidlicový klíč / nástrčný klíč SW 24 mm
• Trychtýř
• Sběrná nádoba
• Pilník / úhlová bruska
Není součástí rozsahu dodávky.
12.1 Štípací klín (2) (obr. 1)
1. Štípací klín (2) je namáhaný díl, který je třeba
přebrousit pilníkem nebo úhlovou bruskou, případ-
ně vyměnit za nový štípací klín (2).
12.2 Ovládací ramena (4) a ovládací páky (12) (obr. 1)
1. Kombinované přídržné a řídicí zařízení musí mít
lehký chod. Případně namažte několika málo kap-
kami oleje.
12.3 Štípací sloupek (1) (obr. 1)
1. Štípací sloupek (1) udržujte v čistotě. Odstraňujte
špínu, dřevěné třísky, kůru apod.
2. Mažte štípací sloupek (1) rozprašovacím olejem
nebo tukem.
12.4 Pravidelně kontrolujte množství oleje!
Příliš malé množství oleje může poškodit olejové čer-
padlo! (viz 10.2)
1. Pravidelně kontrolujte těsnost hydraulických pří-
pojek a šroubení a v případě potřeby je dotáhněte.
12.5 Doplňování hydraulického oleje (obr. 1, 9)
Doporučujeme oleje řady HLP 32.
Upozornění:
Štípací sloupek musí být před zkouškou zasunutý, pří-
stroj musí stát rovně.
1. Vyšroubujte odvzdušňovací šroub (23).
2. Doplňte nový hydraulický olej pomocí vhodné-
ho trychtýře. Dbejte na maximální objem náplně
4800 ml. Opatrně naplňte olej až po dolní hranu
plnicího hrdla.
3. Olejovou měrku (24) otřete pomocí čistého hadří-
ku nepouštějícího vlákna.
4. Zašroubujte odvzdušňovací šroub (23) na doraz
do plnicího hrdla.
