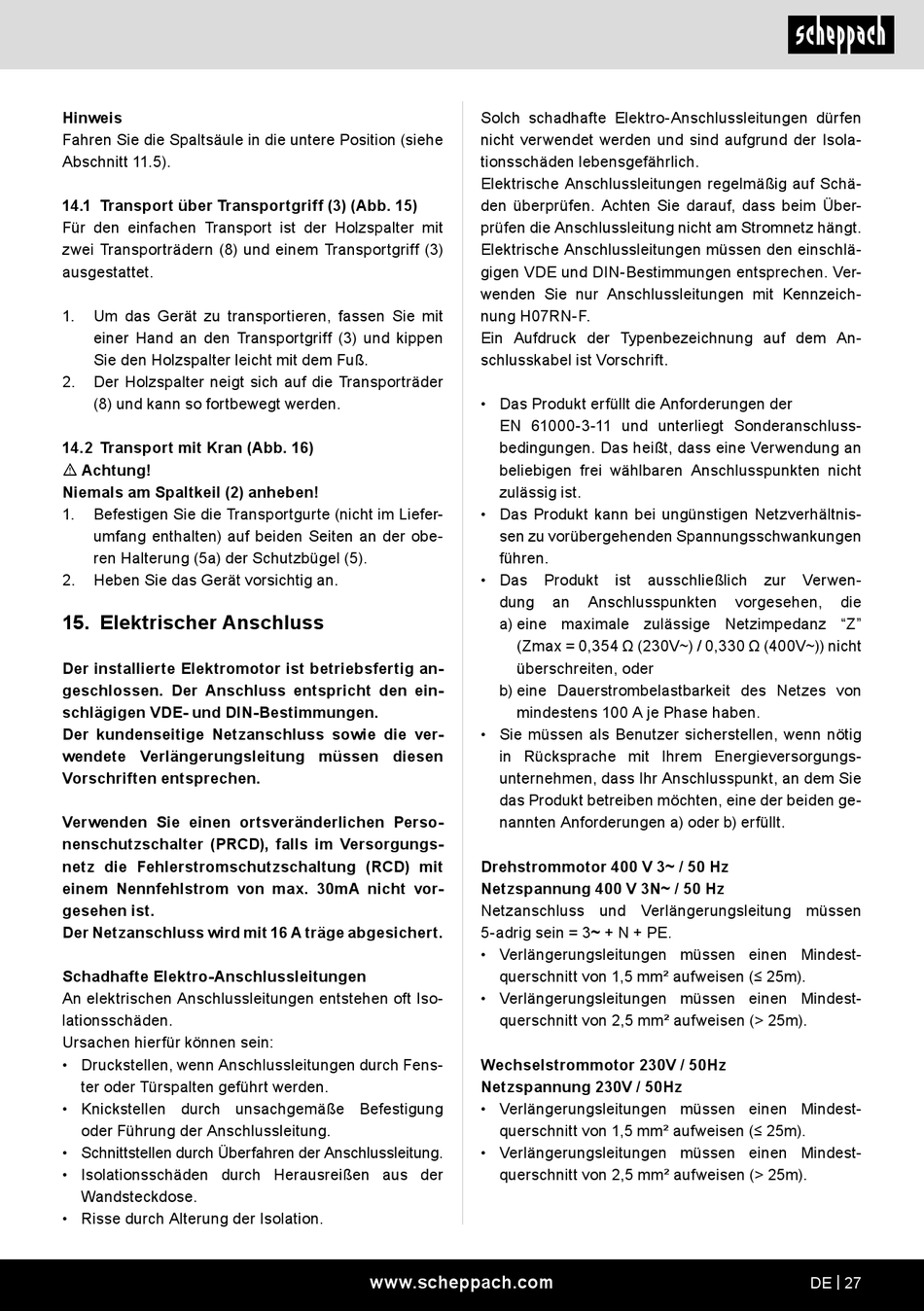

Hinweis
Fahren Sie die Spaltsäule in die untere Position (siehe
Abschnitt 11.5).
14.1 Transport über Transportgriff (3) (Abb. 15)
Für den einfachen Transport ist der Holzspalter mit
zwei Transporträdern (8) und einem Transportgriff (3)
ausgestattet.
1.
Um das Gerät zu transportieren, fassen Sie mit
einer Hand an den Transportgriff (3) und kippen
Sie den Holzspalter leicht mit dem Fuß.
2.
Der Holzspalter neigt sich auf die Transporträder
(8) und kann so fortbewegt werden.
14.2 Transport mit Kran (Abb. 16)
m Achtung!
Niemals am Spaltkeil (2) anheben!
1.
Befestigen Sie die Transportgurte (nicht im Liefer-
umfang enthalten) auf beiden Seiten an der obe-
ren Halterung (5a) der Schutzbügel (5).
2.
Heben Sie das Gerät vorsichtig an.
15. Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig an-
geschlossen. Der Anschluss entspricht den ein-
schlägigen VDE- und DIN-Bestimmungen.
Der kundenseitige Netzanschluss sowie die ver-
wendete Verlängerungsleitung müssen diesen
Vorschriften entsprechen.
Verwenden Sie einen ortsveränderlichen Perso-
nenschutzschalter (PRCD), falls im Versorgungs-
netz die Fehlerstromschutzschaltung (RCD) mit
einem Nennfehlstrom von max. 30mA nicht vor-
gesehen ist.
Der Netzanschluss wird mit 16 A träge abgesichert.
Schadhafte Elektro-Anschlussleitungen
An elektrischen Anschlussleitungen entstehen oft Iso-
lationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch Fens-
ter oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose.
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind aufgrund der Isola-
tionsschäden lebensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf Schä-
den überprüfen. Achten Sie darauf, dass beim Über-
prüfen die Anschlussleitung nicht am Stromnetz hängt.
Elektrische Anschlussleitungen müssen den einschlä-
gigen VDE und DIN-Bestimmungen entsprechen. Ver-
wenden Sie nur Anschlussleitungen mit Kennzeich-
nung H07RN-F.
Ein Aufdruck der Typenbezeichnung auf dem An-
schlusskabel ist Vorschrift.
• Das Produkt erfüllt die Anforderungen der
EN 61000-3-11 und unterliegt Sonderanschluss-
bedingungen. Das heißt, dass eine Verwendung an
beliebigen frei wählbaren Anschlusspunkten nicht
zulässig ist.
• Das Produkt kann bei ungünstigen Netzverhältnis-
sen zu vorübergehenden Spannungsschwankungen
führen.
• Das
Produkt
dung
a) eine maximale zulässige Netzimpedanz "Z"
(Zmax = 0,354 Ω (230V~) / 0,330 Ω (400V~)) nicht
überschreiten, oder
b) eine Dauerstrombelastbarkeit des Netzes von
mindestens 100 A je Phase haben.
• Sie müssen als Benutzer sicherstellen, wenn nötig
in Rücksprache mit Ihrem Energieversorgungs-
unternehmen, dass Ihr Anschlusspunkt, an dem Sie
das Produkt betreiben möchten, eine der beiden ge-
nannten Anforderungen a) oder b) erfüllt.
Drehstrommotor 400 V 3~ / 50 Hz
Netzspannung 400 V 3N~ / 50 Hz
Netzanschluss und Verlängerungsleitung müssen
5-adrig sein = 3~ + N + PE.
• Verlängerungsleitungen müssen einen Mindest-
querschnitt von 1,5 mm² aufweisen (≤ 25m).
• Verlängerungsleitungen müssen einen Mindest-
querschnitt von 2,5 mm² aufweisen (> 25m).
Wechselstrommotor 230V / 50Hz
Netzspannung 230V / 50Hz
• Verlängerungsleitungen müssen einen Mindest-
querschnitt von 1,5 mm² aufweisen (≤ 25m).
• Verlängerungsleitungen müssen einen Mindest-
querschnitt von 2,5 mm² aufweisen (> 25m).
www.scheppach.com
ist
ausschließlich
an
Anschlusspunkten
zur
Verwen-
vorgesehen,
die
DE | 27
