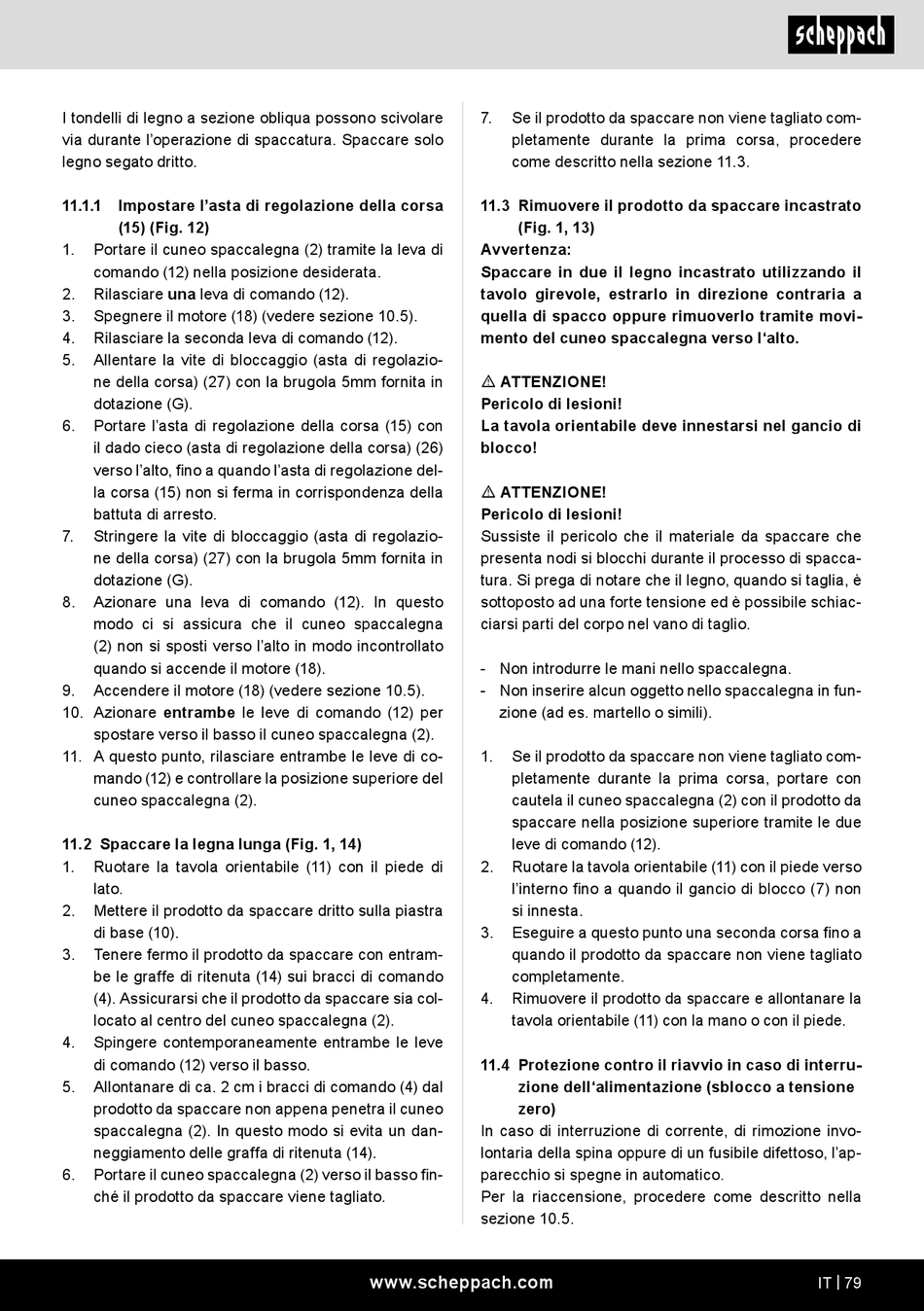

I tondelli di legno a sezione obliqua possono scivolare
via durante l'operazione di spaccatura. Spaccare solo
legno segato dritto.
11.1.1 Impostare l'asta di regolazione della corsa
(15) (Fig. 12)
1. Portare il cuneo spaccalegna (2) tramite la leva di
comando (12) nella posizione desiderata.
Rilasciare una leva di comando (12).
2.
3. Spegnere il motore (18) (vedere sezione 10.5).
4. Rilasciare la seconda leva di comando (12).
5. Allentare la vite di bloccaggio (asta di regolazio-
ne della corsa) (27) con la brugola 5mm fornita in
dotazione (G).
6. Portare l'asta di regolazione della corsa (15) con
il dado cieco (asta di regolazione della corsa) (26)
verso l'alto, fino a quando l'asta di regolazione del-
la corsa (15) non si ferma in corrispondenza della
battuta di arresto.
7. Stringere la vite di bloccaggio (asta di regolazio-
ne della corsa) (27) con la brugola 5mm fornita in
dotazione (G).
8. Azionare una leva di comando (12). In questo
modo ci si assicura che il cuneo spaccalegna
(2) non si sposti verso l'alto in modo incontrollato
quando si accende il motore (18).
9. Accendere il motore (18) (vedere sezione 10.5).
10. Azionare entrambe le leve di comando (12) per
spostare verso il basso il cuneo spaccalegna (2).
11. A questo punto, rilasciare entrambe le leve di co-
mando (12) e controllare la posizione superiore del
cuneo spaccalegna (2).
11.2 Spaccare la legna lunga (Fig. 1, 14)
1. Ruotare la tavola orientabile (11) con il piede di
lato.
2. Mettere il prodotto da spaccare dritto sulla piastra
di base (10).
3. Tenere fermo il prodotto da spaccare con entram-
be le graffe di ritenuta (14) sui bracci di comando
(4). Assicurarsi che il prodotto da spaccare sia col-
locato al centro del cuneo spaccalegna (2).
4. Spingere contemporaneamente entrambe le leve
di comando (12) verso il basso.
5. Allontanare di ca. 2 cm i bracci di comando (4) dal
prodotto da spaccare non appena penetra il cuneo
spaccalegna (2). In questo modo si evita un dan-
neggiamento delle graffa di ritenuta (14).
6. Portare il cuneo spaccalegna (2) verso il basso fin-
ché il prodotto da spaccare viene tagliato.
7. Se il prodotto da spaccare non viene tagliato com-
pletamente durante la prima corsa, procedere
come descritto nella sezione 11.3.
11.3 Rimuovere il prodotto da spaccare incastrato
(Fig. 1, 13)
Avvertenza:
Spaccare in due il legno incastrato utilizzando il
tavolo girevole, estrarlo in direzione contraria a
quella di spacco oppure rimuoverlo tramite movi-
mento del cuneo spaccalegna verso l'alto.
m ATTENZIONE!
Pericolo di lesioni!
La tavola orientabile deve innestarsi nel gancio di
blocco!
m ATTENZIONE!
Pericolo di lesioni!
Sussiste il pericolo che il materiale da spaccare che
presenta nodi si blocchi durante il processo di spacca-
tura. Si prega di notare che il legno, quando si taglia, è
sottoposto ad una forte tensione ed è possibile schiac-
ciarsi parti del corpo nel vano di taglio.
- Non introdurre le mani nello spaccalegna.
- Non inserire alcun oggetto nello spaccalegna in fun-
zione (ad es. martello o simili).
1. Se il prodotto da spaccare non viene tagliato com-
pletamente durante la prima corsa, portare con
cautela il cuneo spaccalegna (2) con il prodotto da
spaccare nella posizione superiore tramite le due
leve di comando (12).
2. Ruotare la tavola orientabile (11) con il piede verso
l'interno fino a quando il gancio di blocco (7) non
si innesta.
3. Eseguire a questo punto una seconda corsa fino a
quando il prodotto da spaccare non viene tagliato
completamente.
4. Rimuovere il prodotto da spaccare e allontanare la
tavola orientabile (11) con la mano o con il piede.
11.4 Protezione contro il riavvio in caso di interru-
zione dell'alimentazione (sblocco a tensione
zero)
In caso di interruzione di corrente, di rimozione invo-
lontaria della spina oppure di un fusibile difettoso, l'ap-
parecchio si spegne in automatico.
Per la riaccensione, procedere come descritto nella
sezione 10.5.
