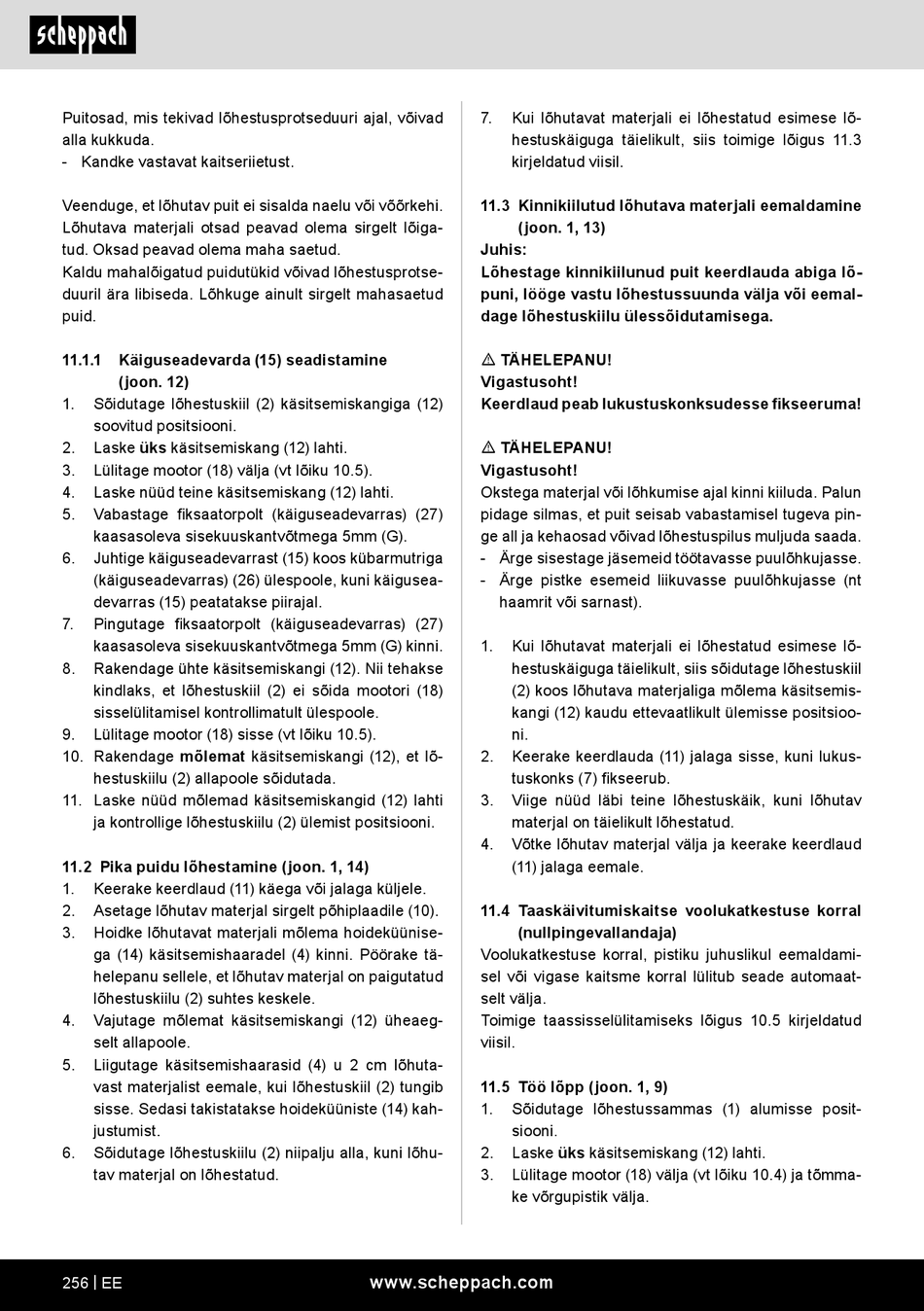

Scheppach Compact 8t Originalbetriebsanleitung Seite 256

Puitosad, mis tekivad lõhestusprotseduuri ajal, võivad
alla kukkuda.
- Kandke vastavat kaitseriietust.
Veenduge, et lõhutav puit ei sisalda naelu või võõrkehi.
Lõhutava materjali otsad peavad olema sirgelt lõiga-
tud. Oksad peavad olema maha saetud.
Kaldu mahalõigatud puidutükid võivad lõhestusprotse-
duuril ära libiseda. Lõhkuge ainult sirgelt mahasaetud
puid.
11.1.1 Käiguseadevarda (15) seadistamine
(joon. 12)
1. Sõidutage lõhestuskiil (2) käsitsemiskangiga (12)
soovitud positsiooni.
2. Laske üks käsitsemiskang (12) lahti.
3. Lülitage mootor (18) välja (vt lõiku 10.5).
4. Laske nüüd teine käsitsemiskang (12) lahti.
5. Vabastage fiksaatorpolt (käiguseadevarras) (27)
kaasasoleva sisekuuskantvõtmega 5mm (G).
6. Juhtige käiguseadevarrast (15) koos kübarmutriga
(käiguseadevarras) (26) ülespoole, kuni käigusea-
devarras (15) peatatakse piirajal.
7. Pingutage fiksaatorpolt (käiguseadevarras) (27)
kaasasoleva sisekuuskantvõtmega 5mm (G) kinni.
8. Rakendage ühte käsitsemiskangi (12). Nii tehakse
kindlaks, et lõhestuskiil (2) ei sõida mootori (18)
sisselülitamisel kontrollimatult ülespoole.
9. Lülitage mootor (18) sisse (vt lõiku 10.5).
10. Rakendage mõlemat käsitsemiskangi (12), et lõ-
hestuskiilu (2) allapoole sõidutada.
11. Laske nüüd mõlemad käsitsemiskangid (12) lahti
ja kontrollige lõhestuskiilu (2) ülemist positsiooni.
11.2 Pika puidu lõhestamine (joon. 1, 14)
1. Keerake keerdlaud (11) käega või jalaga küljele.
2. Asetage lõhutav materjal sirgelt põhiplaadile (10).
3. Hoidke lõhutavat materjali mõlema hoideküünise-
ga (14) käsitsemishaaradel (4) kinni. Pöörake tä-
helepanu sellele, et lõhutav materjal on paigutatud
lõhestuskiilu (2) suhtes keskele.
4. Vajutage mõlemat käsitsemiskangi (12) üheaeg-
selt allapoole.
5. Liigutage käsitsemishaarasid (4) u 2 cm lõhuta-
vast materjalist eemale, kui lõhestuskiil (2) tungib
sisse. Sedasi takistatakse hoideküüniste (14) kah-
justumist.
6. Sõidutage lõhestuskiilu (2) niipalju alla, kuni lõhu-
tav materjal on lõhestatud.
256 | EE
7. Kui lõhutavat materjali ei lõhestatud esimese lõ-
hestuskäiguga täielikult, siis toimige lõigus 11.3
kirjeldatud viisil.
11.3 Kinnikiilutud lõhutava materjali eemaldamine
(joon. 1, 13)
Juhis:
Lõhestage kinnikiilunud puit keerdlauda abiga lõ-
puni, lööge vastu lõhestussuunda välja või eemal-
dage lõhestuskiilu ülessõidutamisega.
m TÄHELEPANU!
Vigastusoht!
Keerdlaud peab lukustuskonksudesse fikseeruma!
m TÄHELEPANU!
Vigastusoht!
Okstega materjal või lõhkumise ajal kinni kiiluda. Palun
pidage silmas, et puit seisab vabastamisel tugeva pin-
ge all ja kehaosad võivad lõhestuspilus muljuda saada.
- Ärge sisestage jäsemeid töötavasse puulõhkujasse.
- Ärge pistke esemeid liikuvasse puulõhkujasse (nt
haamrit või sarnast).
1. Kui lõhutavat materjali ei lõhestatud esimese lõ-
hestuskäiguga täielikult, siis sõidutage lõhestuskiil
(2) koos lõhutava materjaliga mõlema käsitsemis-
kangi (12) kaudu ettevaatlikult ülemisse positsioo-
ni.
2. Keerake keerdlauda (11) jalaga sisse, kuni lukus-
tuskonks (7) fikseerub.
3. Viige nüüd läbi teine lõhestuskäik, kuni lõhutav
materjal on täielikult lõhestatud.
4. Võtke lõhutav materjal välja ja keerake keerdlaud
(11) jalaga eemale.
11.4 Taaskäivitumiskaitse voolukatkestuse korral
(nullpingevallandaja)
Voolukatkestuse korral, pistiku juhuslikul eemaldami-
sel või vigase kaitsme korral lülitub seade automaat-
selt välja.
Toimige taassisselülitamiseks lõigus 10.5 kirjeldatud
viisil.
11.5 Töö lõpp (joon. 1, 9)
1. Sõidutage lõhestussammas (1) alumisse posit-
siooni.
Laske üks käsitsemiskang (12) lahti.
2.
3. Lülitage mootor (18) välja (vt lõiku 10.4) ja tõmma-
ke võrgupistik välja.
