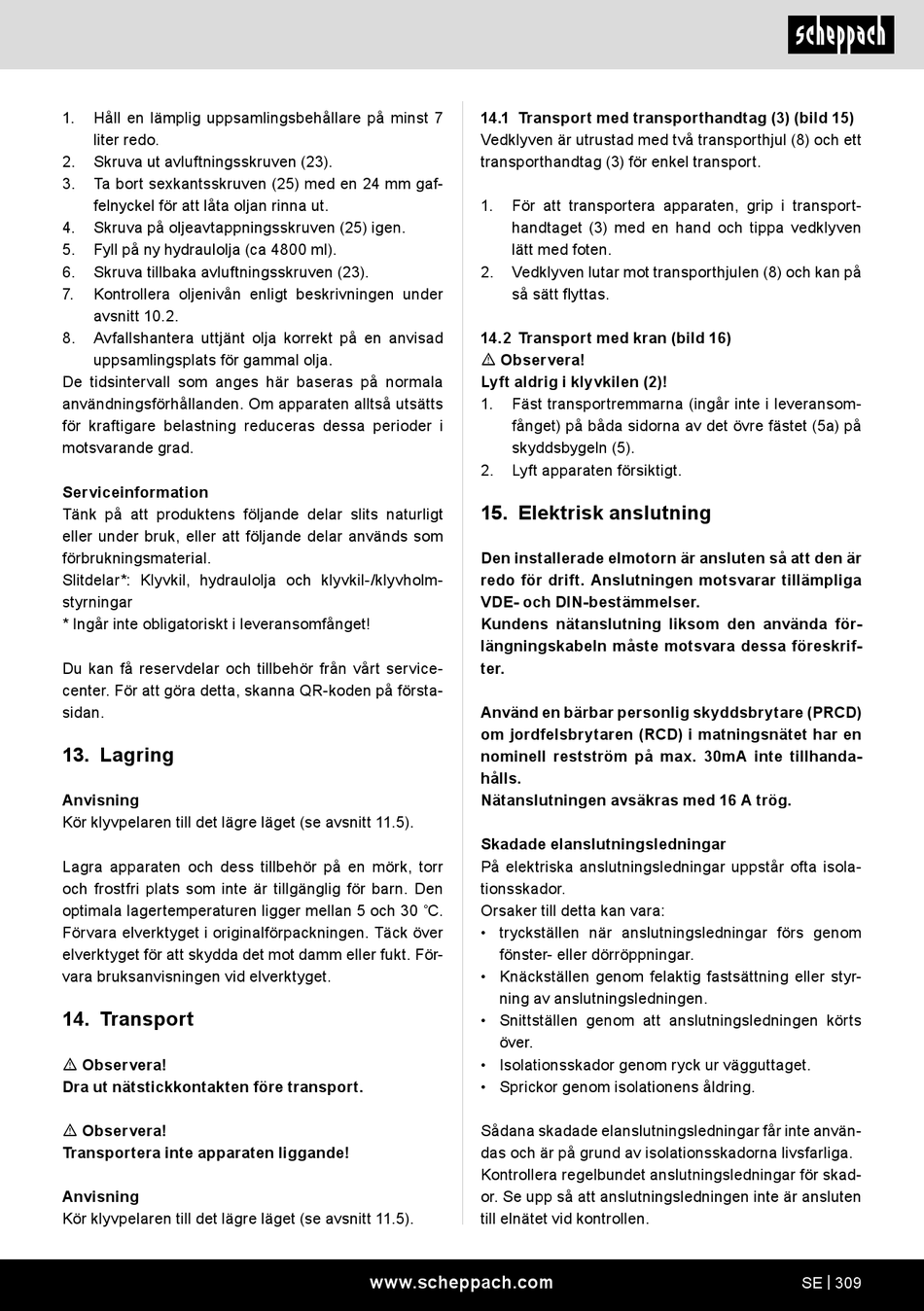

Scheppach Compact 8t Originalbetriebsanleitung Seite 309

1. Håll en lämplig uppsamlingsbehållare på minst 7
liter redo.
2. Skruva ut avluftningsskruven (23).
3. Ta bort sexkantsskruven (25) med en 24 mm gaf-
felnyckel för att låta oljan rinna ut.
4. Skruva på oljeavtappningsskruven (25) igen.
5. Fyll på ny hydraulolja (ca 4800 ml).
6. Skruva tillbaka avluftningsskruven (23).
7. Kontrollera oljenivån enligt beskrivningen under
avsnitt 10.2.
8. Avfallshantera uttjänt olja korrekt på en anvisad
uppsamlingsplats för gammal olja.
De tidsintervall som anges här baseras på normala
användningsförhållanden. Om apparaten alltså utsätts
för kraftigare belastning reduceras dessa perioder i
motsvarande grad.
Serviceinformation
Tänk på att produktens följande delar slits naturligt
eller under bruk, eller att följande delar används som
förbrukningsmaterial.
Slitdelar*: Klyvkil, hydraulolja och klyvkil-/klyvholm-
styrningar
* Ingår inte obligatoriskt i leveransomfånget!
Du kan få reservdelar och tillbehör från vårt service-
center. För att göra detta, skanna QR-koden på första-
sidan.
13. Lagring
Anvisning
Kör klyvpelaren till det lägre läget (se avsnitt 11.5).
Lagra apparaten och dess tillbehör på en mörk, torr
och frostfri plats som inte är tillgänglig för barn. Den
optimala lagertemperaturen ligger mellan 5 och 30 ˚C.
Förvara elverktyget i originalförpackningen. Täck över
elverktyget för att skydda det mot damm eller fukt. För-
vara bruksanvisningen vid elverktyget.
14. Transport
m Observera!
Dra ut nätstickkontakten före transport.
m Observera!
Transportera inte apparaten liggande!
Anvisning
Kör klyvpelaren till det lägre läget (se avsnitt 11.5).
14.1 Transport med transporthandtag (3) (bild 15)
Vedklyven är utrustad med två transporthjul (8) och ett
transporthandtag (3) för enkel transport.
1. För att transportera apparaten, grip i transport-
handtaget (3) med en hand och tippa vedklyven
lätt med foten.
2. Vedklyven lutar mot transporthjulen (8) och kan på
så sätt flyttas.
14.2 Transport med kran (bild 16)
m Observera!
Lyft aldrig i klyvkilen (2)!
1. Fäst transportremmarna (ingår inte i leveransom-
fånget) på båda sidorna av det övre fästet (5a) på
skyddsbygeln (5).
2. Lyft apparaten försiktigt.
15. Elektrisk anslutning
Den installerade elmotorn är ansluten så att den är
redo för drift. Anslutningen motsvarar tillämpliga
VDE- och DIN-bestämmelser.
Kundens nätanslutning liksom den använda för-
längningskabeln måste motsvara dessa föreskrif-
ter.
Använd en bärbar personlig skyddsbrytare (PRCD)
om jordfelsbrytaren (RCD) i matningsnätet har en
nominell restström på max. 30mA inte tillhanda-
hålls.
Nätanslutningen avsäkras med 16 A trög.
Skadade elanslutningsledningar
På elektriska anslutningsledningar uppstår ofta isola-
tionsskador.
Orsaker till detta kan vara:
• tryckställen när anslutningsledningar förs genom
fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styr-
ning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts
över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.
Sådana skadade elanslutningsledningar får inte använ-
das och är på grund av isolationsskadorna livsfarliga.
Kontrollera regelbundet anslutningsledningar för skad-
or. Se upp så att anslutningsledningen inte är ansluten
till elnätet vid kontrollen.
