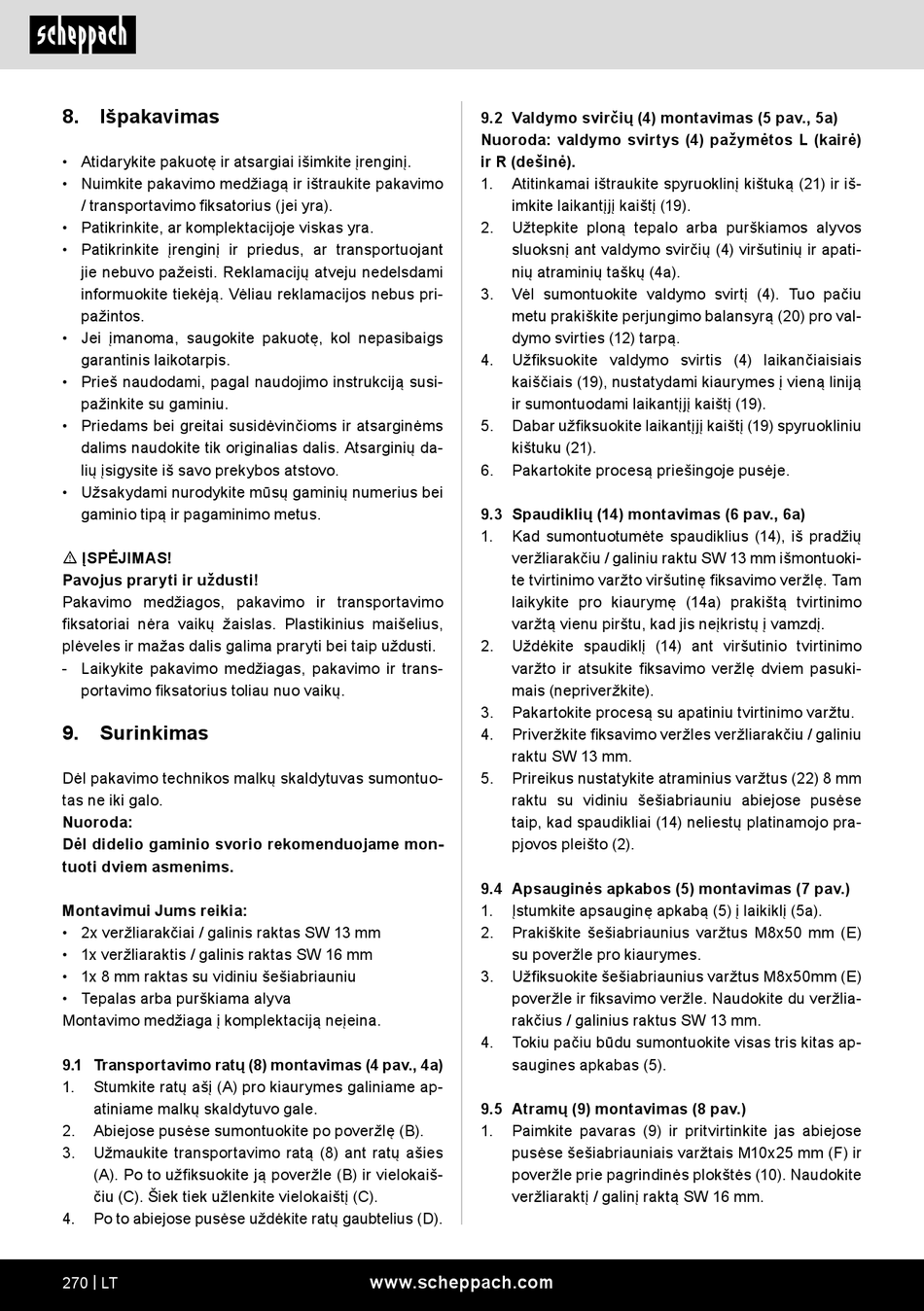

8. Išpakavimas
• Atidarykite pakuotę ir atsargiai išimkite įrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo
/ transportavimo fiksatorius (jei yra).
• Patikrinkite, ar komplektacijoje viskas yra.
• Patikrinkite įrenginį ir priedus, ar transportuojant
jie nebuvo pažeisti. Reklamacijų atveju nedelsdami
informuokite tiekėją. Vėliau reklamacijos nebus pri-
pažintos.
• Jei įmanoma, saugokite pakuotę, kol nepasibaigs
garantinis laikotarpis.
• Prieš naudodami, pagal naudojimo instrukciją susi-
pažinkite su gaminiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms
dalims naudokite tik originalias dalis. Atsarginių da-
lių įsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei
gaminio tipą ir pagaminimo metus.
m ĮSPĖJIMAS!
Pavojus praryti ir uždusti!
Pakavimo medžiagos, pakavimo ir transportavimo
fiksatoriai nėra vaikų žaislas. Plastikinius maišelius,
plėveles ir mažas dalis galima praryti bei taip uždusti.
- Laikykite pakavimo medžiagas, pakavimo ir trans-
portavimo fiksatorius toliau nuo vaikų.
9. Surinkimas
Dėl pakavimo technikos malkų skaldytuvas sumontuo-
tas ne iki galo.
Nuoroda:
Dėl didelio gaminio svorio rekomenduojame mon-
tuoti dviem asmenims.
Montavimui Jums reikia:
• 2x veržliarakčiai / galinis raktas SW 13 mm
• 1x veržliaraktis / galinis raktas SW 16 mm
• 1x 8 mm raktas su vidiniu šešiabriauniu
• Tepalas arba purškiama alyva
Montavimo medžiaga į komplektaciją neįeina.
9.1 Transportavimo ratų (8) montavimas (4 pav., 4a)
1. Stumkite ratų ašį (A) pro kiaurymes galiniame ap-
atiniame malkų skaldytuvo gale.
2. Abiejose pusėse sumontuokite po poveržlę (B).
3. Užmaukite transportavimo ratą (8) ant ratų ašies
(A). Po to užfiksuokite ją poveržle (B) ir vielokaiš-
čiu (C). Šiek tiek užlenkite vielokaištį (C).
4. Po to abiejose pusėse uždėkite ratų gaubtelius (D).
270 | LT
9.2 Valdymo svirčių (4) montavimas (5 pav., 5a)
Nuoroda: valdymo svirtys (4) pažymėtos L (kairė)
ir R (dešinė).
1. Atitinkamai ištraukite spyruoklinį kištuką (21) ir iš-
imkite laikantįjį kaištį (19).
2. Užtepkite ploną tepalo arba purškiamos alyvos
sluoksnį ant valdymo svirčių (4) viršutinių ir apati-
nių atraminių taškų (4a).
3. Vėl sumontuokite valdymo svirtį (4). Tuo pačiu
metu prakiškite perjungimo balansyrą (20) pro val-
dymo svirties (12) tarpą.
4. Užfiksuokite valdymo svirtis (4) laikančiaisiais
kaiščiais (19), nustatydami kiaurymes į vieną liniją
ir sumontuodami laikantįjį kaištį (19).
5. Dabar užfiksuokite laikantįjį kaištį (19) spyruokliniu
kištuku (21).
6. Pakartokite procesą priešingoje pusėje.
9.3 Spaudiklių (14) montavimas (6 pav., 6a)
1. Kad sumontuotumėte spaudiklius (14), iš pradžių
veržliarakčiu / galiniu raktu SW 13 mm išmontuoki-
te tvirtinimo varžto viršutinę fiksavimo veržlę. Tam
laikykite pro kiaurymę (14a) prakištą tvirtinimo
varžtą vienu pirštu, kad jis neįkristų į vamzdį.
2. Uždėkite spaudiklį (14) ant viršutinio tvirtinimo
varžto ir atsukite fiksavimo veržlę dviem pasuki-
mais (nepriveržkite).
3. Pakartokite procesą su apatiniu tvirtinimo varžtu.
4. Priveržkite fiksavimo veržles veržliarakčiu / galiniu
raktu SW 13 mm.
5. Prireikus nustatykite atraminius varžtus (22) 8 mm
raktu su vidiniu šešiabriauniu abiejose pusėse
taip, kad spaudikliai (14) neliestų platinamojo pra-
pjovos pleišto (2).
9.4 Apsauginės apkabos (5) montavimas (7 pav.)
1. Įstumkite apsauginę apkabą (5) į laikiklį (5a).
2. Prakiškite šešiabriaunius varžtus M8x50 mm (E)
su poveržle pro kiaurymes.
3. Užfiksuokite šešiabriaunius varžtus M8x50mm (E)
poveržle ir fiksavimo veržle. Naudokite du veržlia-
rakčius / galinius raktus SW 13 mm.
4. Tokiu pačiu būdu sumontuokite visas tris kitas ap-
saugines apkabas (5).
9.5 Atramų (9) montavimas (8 pav.)
1. Paimkite pavaras (9) ir pritvirtinkite jas abiejose
pusėse šešiabriauniais varžtais M10x25 mm (F) ir
poveržle prie pagrindinės plokštės (10). Naudokite
veržliaraktį / galinį raktą SW 16 mm.
