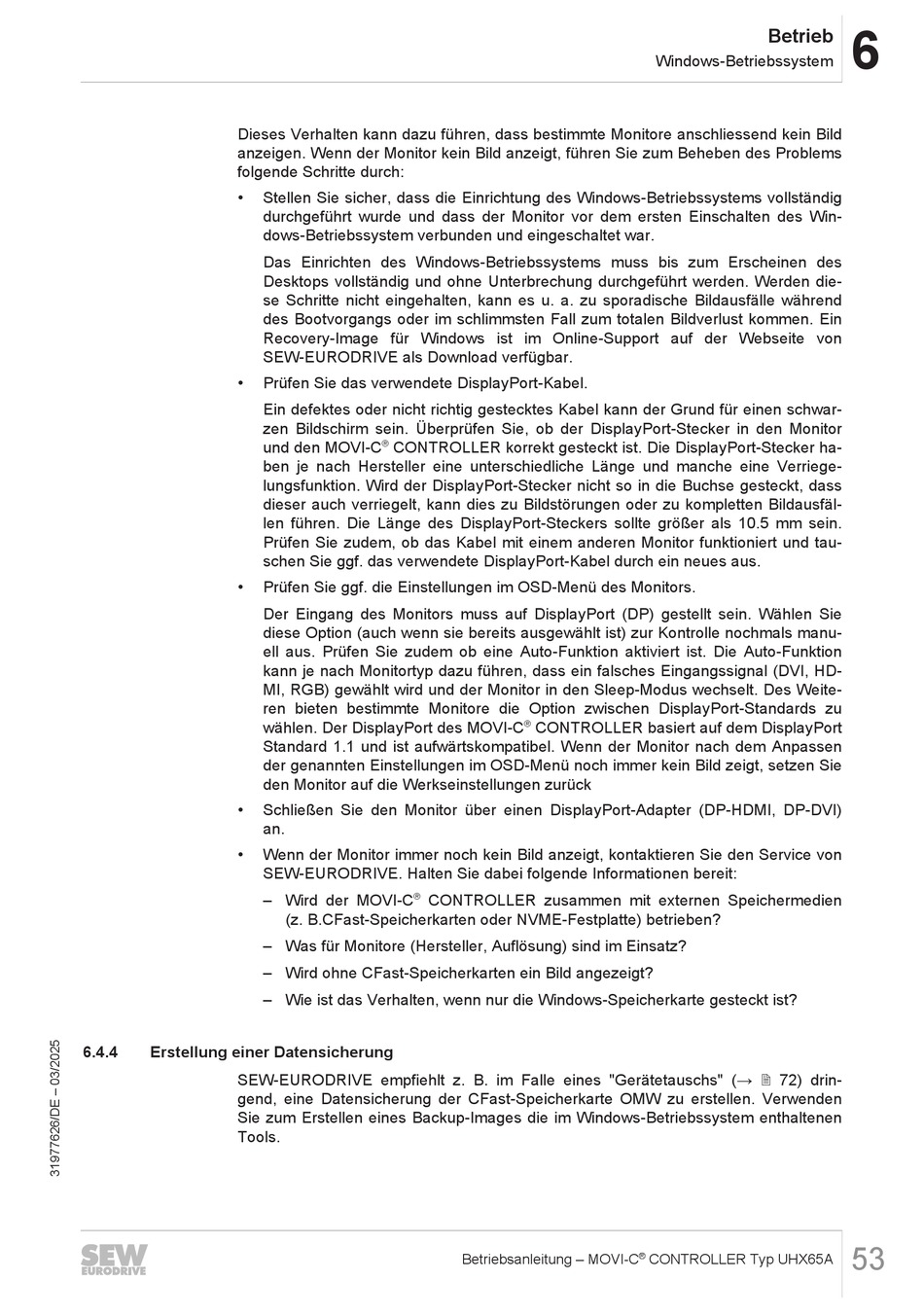

SEW-Eurodrive MOVI-C CONTROLLER UHX65A Betriebsanleitung Seite 53

Dieses Verhalten kann dazu führen, dass bestimmte Monitore anschliessend kein Bild
anzeigen. Wenn der Monitor kein Bild anzeigt, führen Sie zum Beheben des Problems
folgende Schritte durch:
•
•
•
•
•
6.4.4 Erstellung einer Datensicherung
SEW‑EURODRIVE empfiehlt z. B. im Falle eines "Gerätetauschs" (→ 2 72) drin-
gend, eine Datensicherung der CFast-Speicherkarte OMW zu erstellen. Verwenden
Sie zum Erstellen eines Backup-Images die im Windows-Betriebssystem enthaltenen
Tools.
Stellen Sie sicher, dass die Einrichtung des Windows-Betriebssystems vollständig
durchgeführt wurde und dass der Monitor vor dem ersten Einschalten des Win-
dows-Betriebssystem verbunden und eingeschaltet war.
Das Einrichten des Windows-Betriebssystems muss bis zum Erscheinen des
Desktops vollständig und ohne Unterbrechung durchgeführt werden. Werden die-
se Schritte nicht eingehalten, kann es u. a. zu sporadische Bildausfälle während
des Bootvorgangs oder im schlimmsten Fall zum totalen Bildverlust kommen. Ein
Recovery-Image für Windows ist im Online-Support auf der Webseite von
SEW‑EURODRIVE als Download verfügbar.
Prüfen Sie das verwendete DisplayPort-Kabel.
Ein defektes oder nicht richtig gestecktes Kabel kann der Grund für einen schwar-
zen Bildschirm sein. Überprüfen Sie, ob der DisplayPort-Stecker in den Monitor
®
und den MOVI-C CONTROLLER korrekt gesteckt ist. Die DisplayPort-Stecker ha-
ben je nach Hersteller eine unterschiedliche Länge und manche eine Verriege-
lungsfunktion. Wird der DisplayPort-Stecker nicht so in die Buchse gesteckt, dass
dieser auch verriegelt, kann dies zu Bildstörungen oder zu kompletten Bildausfäl-
len führen. Die Länge des DisplayPort-Steckers sollte größer als 10.5 mm sein.
Prüfen Sie zudem, ob das Kabel mit einem anderen Monitor funktioniert und tau-
schen Sie ggf. das verwendete DisplayPort-Kabel durch ein neues aus.
Prüfen Sie ggf. die Einstellungen im OSD-Menü des Monitors.
Der Eingang des Monitors muss auf DisplayPort (DP) gestellt sein. Wählen Sie
diese Option (auch wenn sie bereits ausgewählt ist) zur Kontrolle nochmals manu-
ell aus. Prüfen Sie zudem ob eine Auto-Funktion aktiviert ist. Die Auto-Funktion
kann je nach Monitortyp dazu führen, dass ein falsches Eingangssignal (DVI, HD-
MI, RGB) gewählt wird und der Monitor in den Sleep-Modus wechselt. Des Weite-
ren bieten bestimmte Monitore die Option zwischen DisplayPort-Standards zu
wählen. Der DisplayPort des MOVI-C
Standard 1.1 und ist aufwärtskompatibel. Wenn der Monitor nach dem Anpassen
der genannten Einstellungen im OSD-Menü noch immer kein Bild zeigt, setzen Sie
den Monitor auf die Werkseinstellungen zurück
Schließen Sie den Monitor über einen DisplayPort-Adapter (DP-HDMI, DP-DVI)
an.
Wenn der Monitor immer noch kein Bild anzeigt, kontaktieren Sie den Service von
SEW‑EURODRIVE. Halten Sie dabei folgende Informationen bereit:
®
– Wird der MOVI-C CONTROLLER zusammen mit externen Speichermedien
(z. B.CFast-Speicherkarten oder NVME-Festplatte) betrieben?
– Was für Monitore (Hersteller, Auflösung) sind im Einsatz?
– Wird ohne CFast-Speicherkarten ein Bild angezeigt?
– Wie ist das Verhalten, wenn nur die Windows-Speicherkarte gesteckt ist?
®
CONTROLLER basiert auf dem DisplayPort
Betriebsanleitung – MOVI-C
Betrieb
Windows-Betriebssystem
®
CONTROLLER Typ UHX65A
6
53
