Elektrische Installation
4.2.8 Anschluss Feldbus-Device
4.2.9 Anschluss DisplayPort-Schnittstelle
40
Betriebsanleitung – MOVI-C
®
Der MOVI‑C CONTROLLER dient als Feldbus-Device für die übergeordnete SPS
(Feldbus-Scanner). Die Kommunikation erfolgt über Ethernet.
®

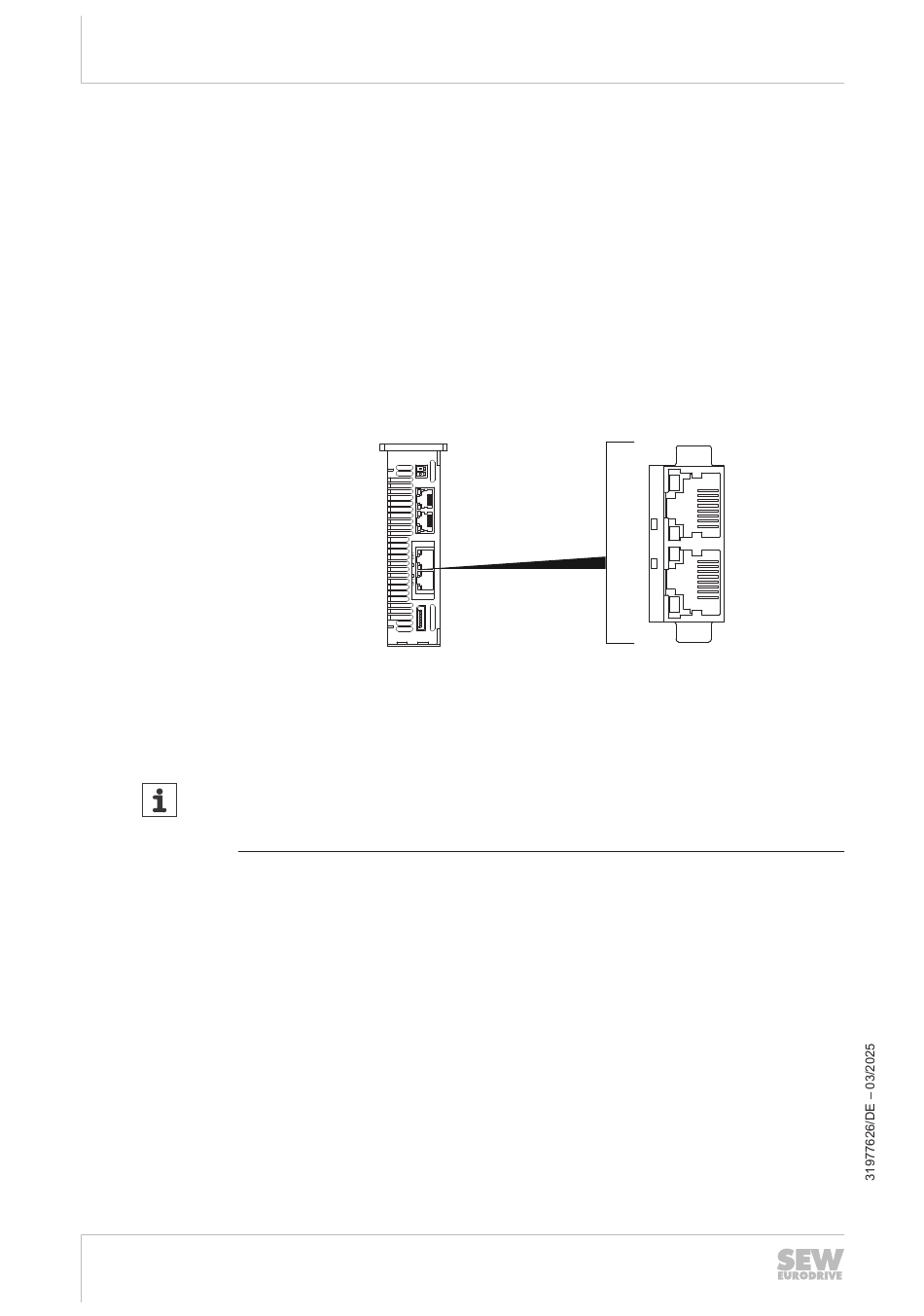

Der MOVI‑C CONTROLLER wird über folgende Klemmen an das Ethernet-Netzwerk
angeschlossen:
• X40 (RJ45‑Stecker)
• X41 (RJ45‑Stecker)
Das Gerät wird über eine geschirmte Twisted-Pair-Leitung nach Kategorie 5, Klasse D
gemäß IEC 11801 Ausgabe 2.0 an den anderen Netzwerkteilnehmern angeschlossen.
HINWEIS
Gemäß IEEE Std 802.3, 200 Edition beträgt die maximale Leitungslänge für
10 MBaud/100 MBaud Ethernet (10BaseT/100BaseT) zwischen 2 Netzwerkteilneh-
mern 100 m.
Die dem Windows-Betriebssystem zugeordnete DisplayPort‑Schnittstelle dient zum
Anschluss eines Monitors an den MOVI‑C
®
CONTROLLER Typ UHX65A
X5
X30
X81
X40
X41
®
CONTROLLER.
X40
X41
