SEW-Eurodrive MOVI-C CONTROLLER UHX65A Betriebsanleitung Seite 34

Installation
4
Elektrische Installation
4.2.3 Anschluss Spannungsversorgung

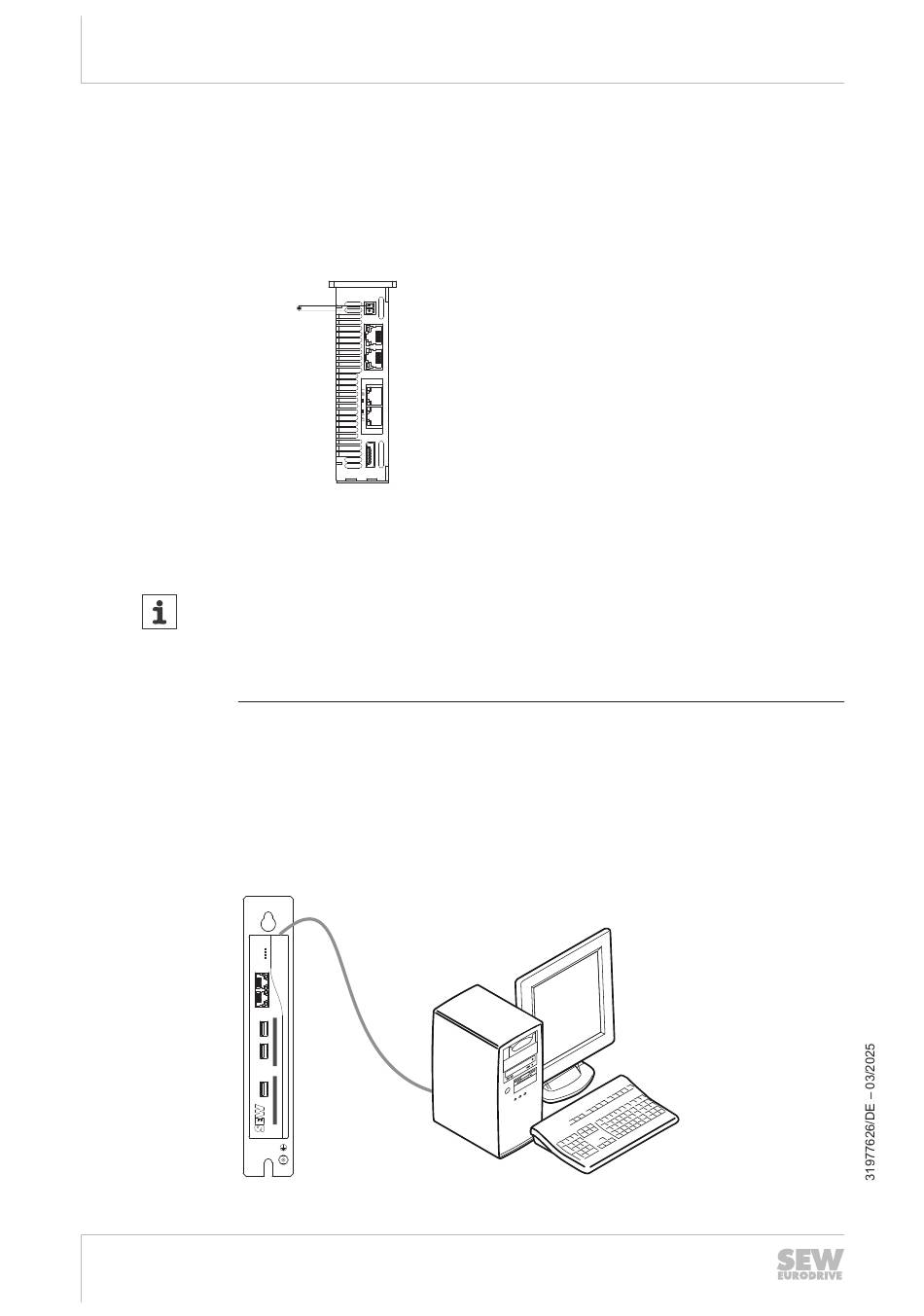

Schaltbild
4.2.4 Anschluss Engineering-PC
34
Betriebsanleitung – MOVI-C
Für die Spannungsversorgung des MOVI‑C
DC-24-V-Netzteil (Leistungsaufnahme P
Die maximal zulässige Länge der DC-24-V-Zuleitung beträgt 30 m.
+24 V
+
X5
DC 24 V
-
GND
X30
X81
X40
X41
HINWEIS
Stellen Sie vor dem Anschließen sicher, dass der Engineering-PC hinsichtlich der IT-
Sicherheit ausreichend geschützt ist. Überprüfen Sie dazu, ob auf dem Engineering-
PC eine Antivirus-Software sowie alle Updates dafür vorhanden sind. Verwenden Sie
für die Verbindung möglichst eine Punkt-zu-Punkt Ethernet-Verbindung und verbin-
den Sie den Engineering-PC nicht mit einem Netzwerk.
®
Um den MOVI‑C CONTROLLER an das Ethernet-Netzwerk anzuschließen, verbin-
den Sie eine der Ethernet-Kommunikationsschnittstellen X80, X81 oder X90 (RJ45-
Stecker) mit einer geschirmten Twisted-Pair-Leitung nach Kategorie 5, Klasse D ge-
mäß IEC 11801 Ausgabe 2.0 mit den anderen Netzwerkteilnehmern.
An die Ethernet-Kommunikationsschnittstellen können Sie einen Engineering-PC oder
andere Netzwerkteilnehmer (z. B. Visualisierungssysteme) anschließen. Die Ethernet-
Kommunikationsschnittstelle X90 ist nur in Verbindung mit der CFast-Speicherkarte
OMW mit Windows-Betriebssystem verfügbar.
24V
L1
L2
L3
X90
X80/X81/X90
X80
XM2
USB1
USB2
XM1
USB3
®
CONTROLLER Typ UHX65A
®
CONTROLLER muss ein externes
= 30 W) verwendet werden.
max
PC COM
