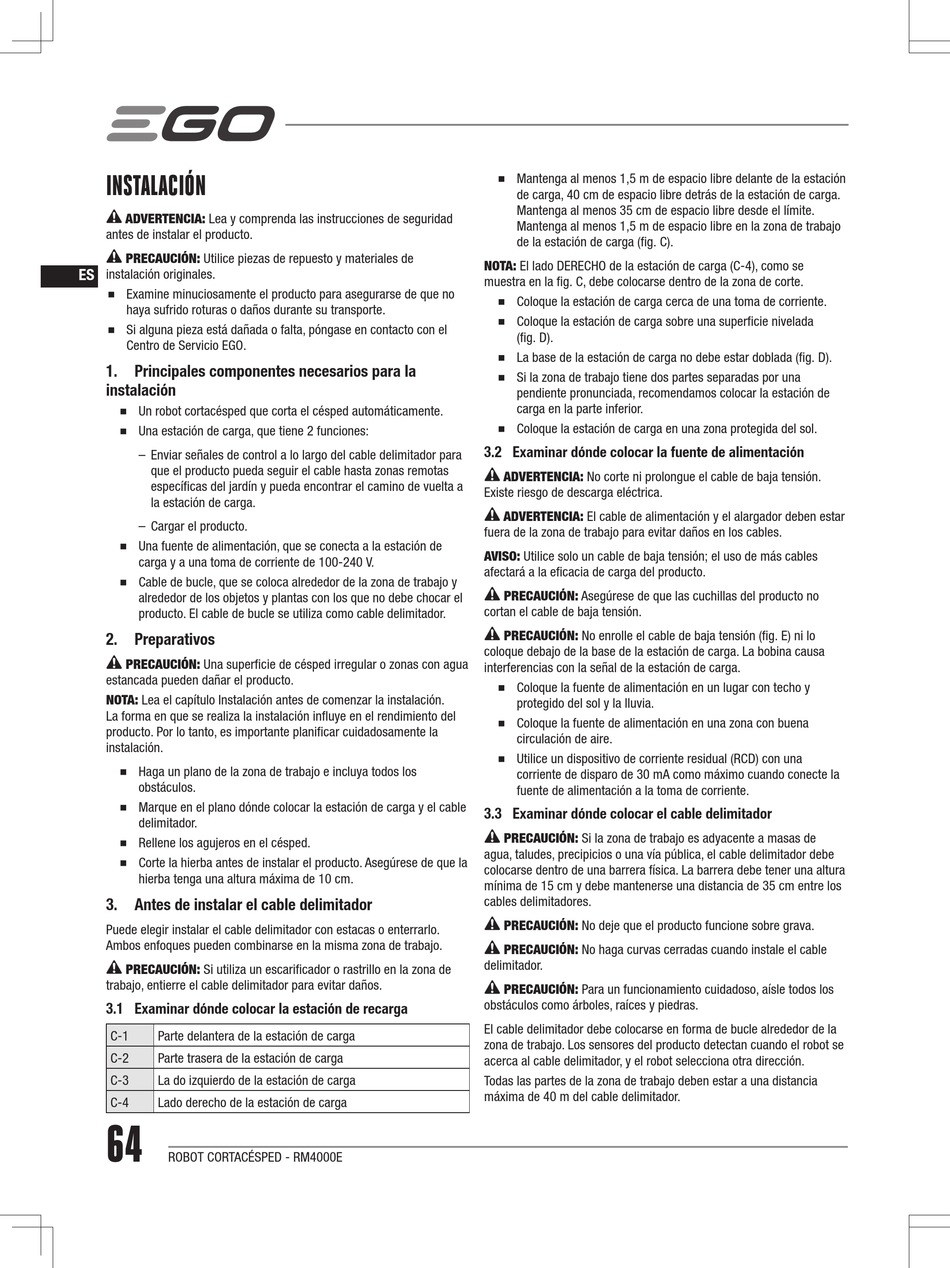

INSTALACIÓN
ADVERTENCIA: Lea y comprenda las instrucciones de seguridad
antes de instalar el producto.
PRECAUCIÓN: Utilice piezas de repuesto y materiales de
ES
instalación originales.
◾
Examine minuciosamente el producto para asegurarse de que no
haya sufrido roturas o daños durante su transporte.
◾
Si alguna pieza está dañada o falta, póngase en contacto con el
Centro de Servicio EGO.
1. Principales componentes necesarios para la
instalación
◾
Un robot cortacésped que corta el césped automáticamente.
◾
Una estación de carga, que tiene 2 funciones:
– Enviar señales de control a lo largo del cable delimitador para
que el producto pueda seguir el cable hasta zonas remotas
específicas del jardín y pueda encontrar el camino de vuelta a
la estación de carga.
– Cargar el producto.
◾
Una fuente de alimentación, que se conecta a la estación de
carga y a una toma de corriente de 100-240 V.
◾
Cable de bucle, que se coloca alrededor de la zona de trabajo y
alrededor de los objetos y plantas con los que no debe chocar el
producto. El cable de bucle se utiliza como cable delimitador.
2. Preparativos
PRECAUCIÓN: Una superficie de césped irregular o zonas con agua
estancada pueden dañar el producto.
NOTA: Lea el capítulo Instalación antes de comenzar la instalación.
La forma en que se realiza la instalación influye en el rendimiento del
producto. Por lo tanto, es importante planificar cuidadosamente la
instalación.
◾
Haga un plano de la zona de trabajo e incluya todos los
obstáculos.
◾
Marque en el plano dónde colocar la estación de carga y el cable
delimitador.
◾
Rellene los agujeros en el césped.
◾
Corte la hierba antes de instalar el producto. Asegúrese de que la
hierba tenga una altura máxima de 10 cm.
3. Antes de instalar el cable delimitador
Puede elegir instalar el cable delimitador con estacas o enterrarlo.
Ambos enfoques pueden combinarse en la misma zona de trabajo.
PRECAUCIÓN: Si utiliza un escarificador o rastrillo en la zona de
trabajo, entierre el cable delimitador para evitar daños.
3.1 Examinar dónde colocar la estación de recarga
C-1
Parte delantera de la estación de carga
C-2
Parte trasera de la estación de carga
C-3
La do izquierdo de la estación de carga
C-4
Lado derecho de la estación de carga
64
ROBOT CORTACÉSPED - RM4000E
◾
Mantenga al menos 1,5 m de espacio libre delante de la estación
de carga, 40 cm de espacio libre detrás de la estación de carga.
Mantenga al menos 35 cm de espacio libre desde el límite.
Mantenga al menos 1,5 m de espacio libre en la zona de trabajo
de la estación de carga (fig. C).
NOTA: El lado DERECHO de la estación de carga (C-4), como se
muestra en la fig. C, debe colocarse dentro de la zona de corte.
◾
Coloque la estación de carga cerca de una toma de corriente.
◾
Coloque la estación de carga sobre una superficie nivelada
(fig. D).
◾
La base de la estación de carga no debe estar doblada (fig. D).
◾
Si la zona de trabajo tiene dos partes separadas por una
pendiente pronunciada, recomendamos colocar la estación de
carga en la parte inferior.
◾
Coloque la estación de carga en una zona protegida del sol.
3.2 Examinar dónde colocar la fuente de alimentación
ADVERTENCIA: No corte ni prolongue el cable de baja tensión.
Existe riesgo de descarga eléctrica.
ADVERTENCIA: El cable de alimentación y el alargador deben estar
fuera de la zona de trabajo para evitar daños en los cables.
AVISO: Utilice solo un cable de baja tensión; el uso de más cables
afectará a la eficacia de carga del producto.
PRECAUCIÓN: Asegúrese de que las cuchillas del producto no
cortan el cable de baja tensión.
PRECAUCIÓN: No enrolle el cable de baja tensión (fig. E) ni lo
coloque debajo de la base de la estación de carga. La bobina causa
interferencias con la señal de la estación de carga.
◾
Coloque la fuente de alimentación en un lugar con techo y
protegido del sol y la lluvia.
◾
Coloque la fuente de alimentación en una zona con buena
circulación de aire.
◾
Utilice un dispositivo de corriente residual (RCD) con una
corriente de disparo de 30 mA como máximo cuando conecte la
fuente de alimentación a la toma de corriente.
3.3 Examinar dónde colocar el cable delimitador
PRECAUCIÓN: Si la zona de trabajo es adyacente a masas de
agua, taludes, precipicios o una vía pública, el cable delimitador debe
colocarse dentro de una barrera física. La barrera debe tener una altura
mínima de 15 cm y debe mantenerse una distancia de 35 cm entre los
cables delimitadores.
PRECAUCIÓN: No deje que el producto funcione sobre grava.
PRECAUCIÓN: No haga curvas cerradas cuando instale el cable
delimitador.
PRECAUCIÓN: Para un funcionamiento cuidadoso, aísle todos los
obstáculos como árboles, raíces y piedras.
El cable delimitador debe colocarse en forma de bucle alrededor de la
zona de trabajo. Los sensores del producto detectan cuando el robot se
acerca al cable delimitador, y el robot selecciona otra dirección.
Todas las partes de la zona de trabajo deben estar a una distancia
máxima de 40 m del cable delimitador.
