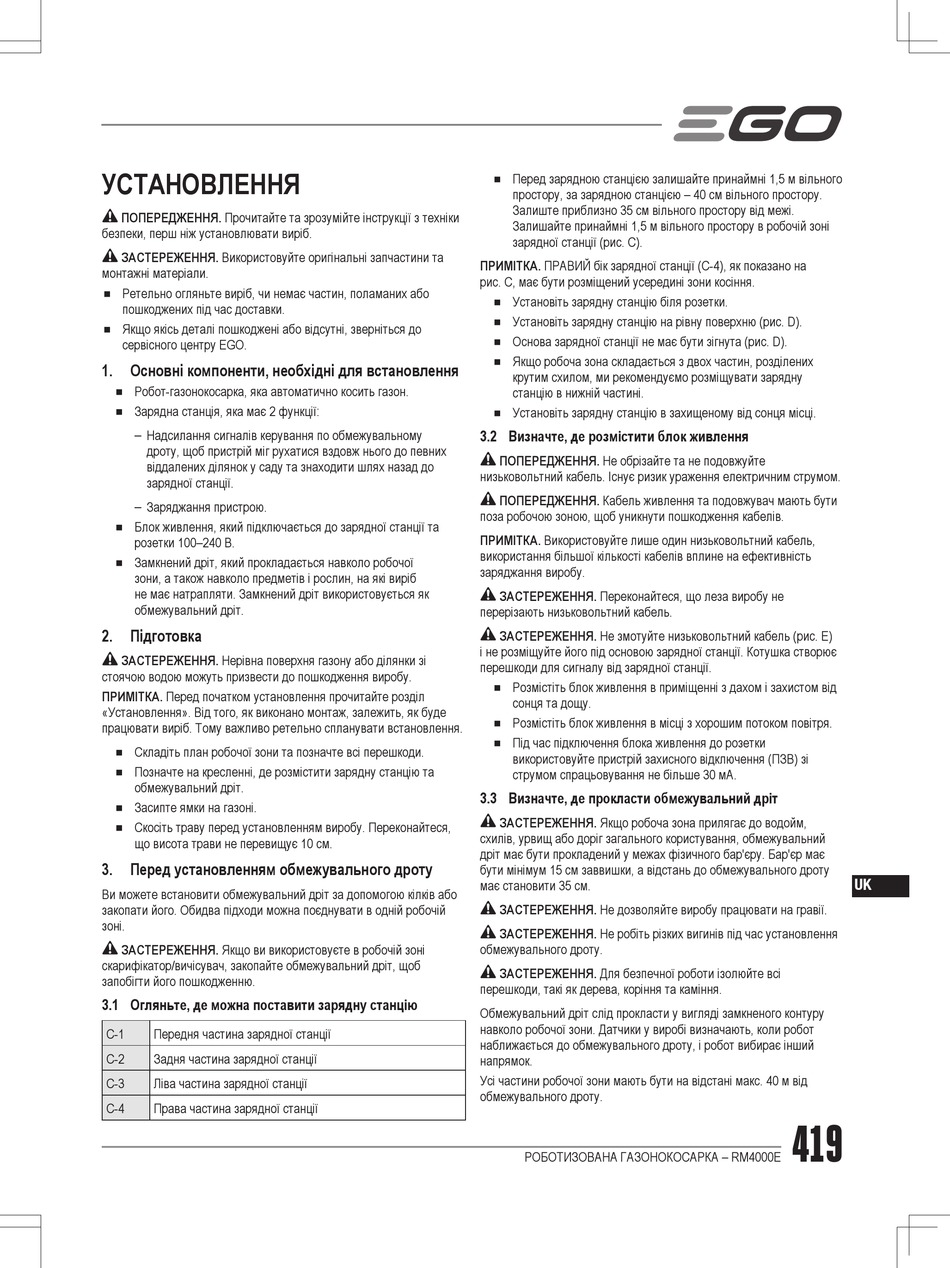

УСТАНОВЛЕННЯ
ПОПЕРЕДЖЕННЯ. Прочитайте та зрозумійте інструкції з техніки
безпеки, перш ніж установлювати виріб.
ЗАСТЕРЕЖЕННЯ. Використовуйте оригінальні запчастини та
монтажні матеріали.
◾
Ретельно огляньте виріб, чи немає частин, поламаних або
пошкоджених під час доставки.
◾
Якщо якісь деталі пошкоджені або відсутні, зверніться до
сервісного центру EGO.
1.
Основні компоненти, необхідні для встановлення
◾
Робот-газонокосарка, яка автоматично косить газон.
◾
Зарядна станція, яка має 2 функції:
– Надсилання сигналів керування по обмежувальному
дроту, щоб пристрій міг рухатися вздовж нього до певних
віддалених ділянок у саду та знаходити шлях назад до
зарядної станції.
– Заряджання пристрою.
◾
Блок живлення, який підключається до зарядної станції та
розетки 100–240 В.
◾
Замкнений дріт, який прокладається навколо робочої
зони, а також навколо предметів і рослин, на які виріб
не має натрапляти. Замкнений дріт використовується як
обмежувальний дріт.
2.
Підготовка
ЗАСТЕРЕЖЕННЯ. Нерівна поверхня газону або ділянки зі
стоячою водою можуть призвести до пошкодження виробу.
ПРИМІТКА. Перед початком установлення прочитайте розділ
«Установлення». Від того, як виконано монтаж, залежить, як буде
працювати виріб. Тому важливо ретельно спланувати встановлення.
◾
Складіть план робочої зони та позначте всі перешкоди.
◾
Позначте на кресленні, де розмістити зарядну станцію та
обмежувальний дріт.
◾
Засипте ямки на газоні.
◾
Скосіть траву перед установленням виробу. Переконайтеся,
що висота трави не перевищує 10 см.
3.
Перед установленням обмежувального дроту
Ви можете встановити обмежувальний дріт за допомогою кілків або
закопати його. Обидва підходи можна поєднувати в одній робочій
зоні.
ЗАСТЕРЕЖЕННЯ. Якщо ви використовуєте в робочій зоні
скарифікатор/вичісувач, закопайте обмежувальний дріт, щоб
запобігти його пошкодженню.
3.1 Огляньте, де можна поставити зарядну станцію
C-1
Передня частина зарядної станції
C-2
Задня частина зарядної станції
C-3
Ліва частина зарядної станції
C-4
Права частина зарядної станції
◾
Перед зарядною станцією залишайте принаймні 1,5 м вільного
простору, за зарядною станцією – 40 см вільного простору.
Залиште приблизно 35 см вільного простору від межі.
Залишайте принаймні 1,5 м вільного простору в робочій зоні
зарядної станції (рис. C).
ПРИМІТКА. ПРАВИЙ бік зарядної станції (C-4), як показано на
рис. C, має бути розміщений усередині зони косіння.
◾
Установіть зарядну станцію біля розетки.
◾
Установіть зарядну станцію на рівну поверхню (рис. D).
◾
Основа зарядної станції не має бути зігнута (рис. D).
◾
Якщо робоча зона складається з двох частин, розділених
крутим схилом, ми рекомендуємо розміщувати зарядну
станцію в нижній частині.
◾
Установіть зарядну станцію в захищеному від сонця місці.
3.2 Визначте, де розмістити блок живлення
ПОПЕРЕДЖЕННЯ. Не обрізайте та не подовжуйте
низьковольтний кабель. Існує ризик ураження електричним струмом.
ПОПЕРЕДЖЕННЯ. Кабель живлення та подовжувач мають бути
поза робочою зоною, щоб уникнути пошкодження кабелів.
ПРИМІТКА. Використовуйте лише один низьковольтний кабель,
використання більшої кількості кабелів вплине на ефективність
заряджання виробу.
ЗАСТЕРЕЖЕННЯ. Переконайтеся, що леза виробу не
перерізають низьковольтний кабель.
ЗАСТЕРЕЖЕННЯ. Не змотуйте низьковольтний кабель (рис. E)
і не розміщуйте його під основою зарядної станції. Котушка створює
перешкоди для сигналу від зарядної станції.
◾
Розмістіть блок живлення в приміщенні з дахом і захистом від
сонця та дощу.
◾
Розмістіть блок живлення в місці з хорошим потоком повітря.
◾
Під час підключення блока живлення до розетки
використовуйте пристрій захисного відключення (ПЗВ) зі
струмом спрацьовування не більше 30 мА.
3.3 Визначте, де прокласти обмежувальний дріт
ЗАСТЕРЕЖЕННЯ. Якщо робоча зона прилягає до водойм,
схилів, урвищ або доріг загального користування, обмежувальний
дріт має бути прокладений у межах фізичного бар'єру. Бар'єр має
бути мінімум 15 см заввишки, а відстань до обмежувального дроту
має становити 35 см.
ЗАСТЕРЕЖЕННЯ. Не дозволяйте виробу працювати на гравії.
ЗАСТЕРЕЖЕННЯ. Не робіть різких вигинів під час установлення
обмежувального дроту.
ЗАСТЕРЕЖЕННЯ. Для безпечної роботи ізолюйте всі
перешкоди, такі як дерева, коріння та каміння.
Обмежувальний дріт слід прокласти у вигляді замкненого контуру
навколо робочої зони. Датчики у виробі визначають, коли робот
наближається до обмежувального дроту, і робот вибирає інший
напрямок.
Усі частини робочої зони мають бути на відстані макс. 40 м від
обмежувального дроту.
РОБОТИЗОВАНА ГАЗОНОКОСАРКА – RM4000E
UK
419
