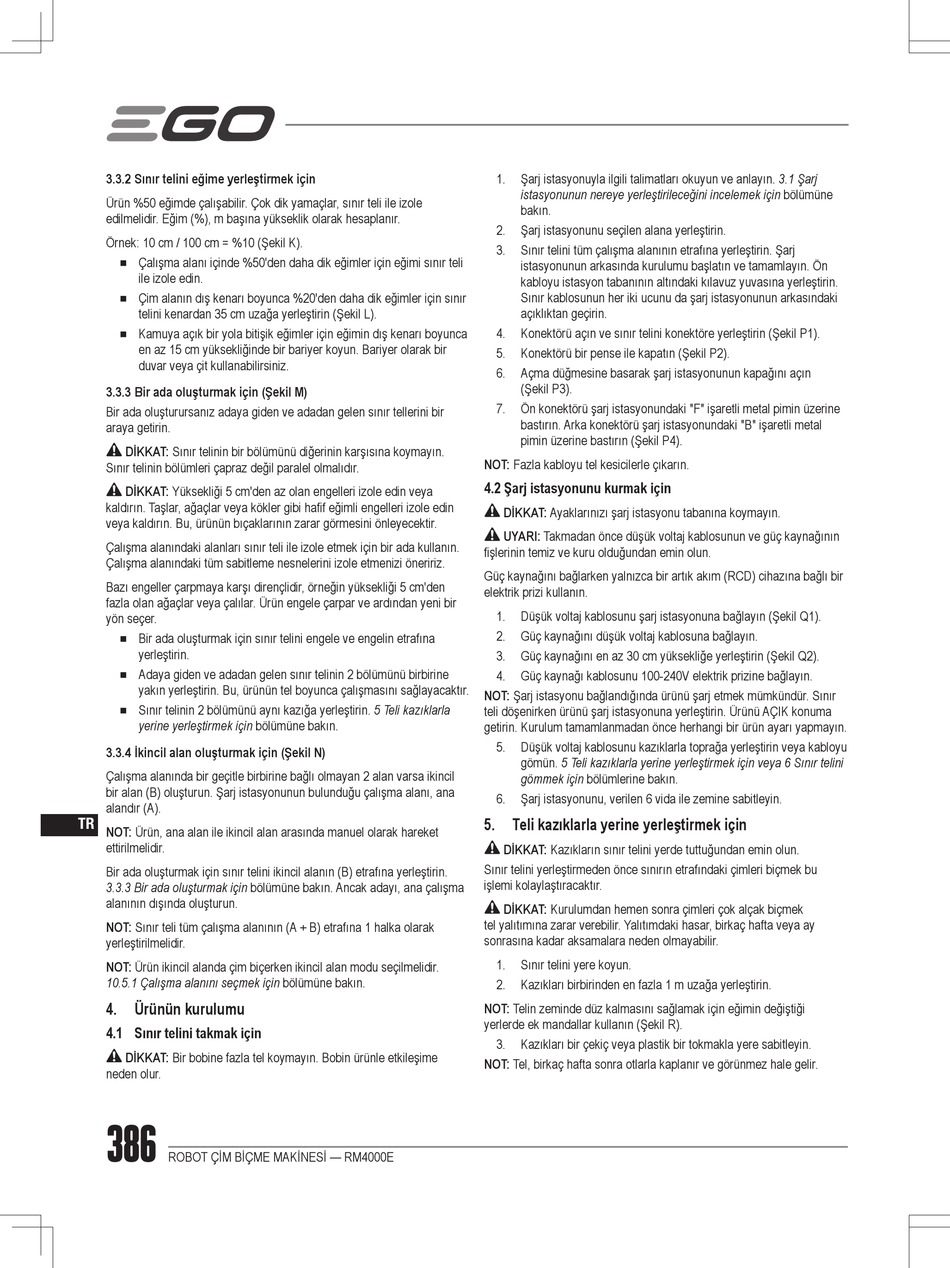

3.3.2 Sınır telini eğime yerleştirmek için
Ürün %50 eğimde çalışabilir. Çok dik yamaçlar, sınır teli ile izole
edilmelidir. Eğim (%), m başına yükseklik olarak hesaplanır.
Örnek: 10 cm / 100 cm = %10 (Şekil K).
◾
Çalışma alanı içinde %50'den daha dik eğimler için eğimi sınır teli
ile izole edin.
◾
Çim alanın dış kenarı boyunca %20'den daha dik eğimler için sınır
telini kenardan 35 cm uzağa yerleştirin (Şekil L).
◾
Kamuya açık bir yola bitişik eğimler için eğimin dış kenarı boyunca
en az 15 cm yüksekliğinde bir bariyer koyun. Bariyer olarak bir
duvar veya çit kullanabilirsiniz.
3.3.3 Bir ada oluşturmak için (Şekil M)
Bir ada oluşturursanız adaya giden ve adadan gelen sınır tellerini bir
araya getirin.
DİKKAT: Sınır telinin bir bölümünü diğerinin karşısına koymayın.
Sınır telinin bölümleri çapraz değil paralel olmalıdır.
DİKKAT: Yüksekliği 5 cm'den az olan engelleri izole edin veya
kaldırın. Taşlar, ağaçlar veya kökler gibi hafif eğimli engelleri izole edin
veya kaldırın. Bu, ürünün bıçaklarının zarar görmesini önleyecektir.
Çalışma alanındaki alanları sınır teli ile izole etmek için bir ada kullanın.
Çalışma alanındaki tüm sabitleme nesnelerini izole etmenizi öneririz.
Bazı engeller çarpmaya karşı dirençlidir, örneğin yüksekliği 5 cm'den
fazla olan ağaçlar veya çalılar. Ürün engele çarpar ve ardından yeni bir
yön seçer.
◾
Bir ada oluşturmak için sınır telini engele ve engelin etrafına
yerleştirin.
◾
Adaya giden ve adadan gelen sınır telinin 2 bölümünü birbirine
yakın yerleştirin. Bu, ürünün tel boyunca çalışmasını sağlayacaktır.
◾
Sınır telinin 2 bölümünü aynı kazığa yerleştirin. 5 Teli kazıklarla
yerine yerleştirmek için bölümüne bakın.
3.3.4 İkincil alan oluşturmak için (Şekil N)
Çalışma alanında bir geçitle birbirine bağlı olmayan 2 alan varsa ikincil
bir alan (B) oluşturun. Şarj istasyonunun bulunduğu çalışma alanı, ana
alandır (A).
TR
NOT: Ürün, ana alan ile ikincil alan arasında manuel olarak hareket
ettirilmelidir.
Bir ada oluşturmak için sınır telini ikincil alanın (B) etrafına yerleştirin.
3.3.3 Bir ada oluşturmak için bölümüne bakın. Ancak adayı, ana çalışma
alanının dışında oluşturun.
NOT: Sınır teli tüm çalışma alanının (A + B) etrafına 1 halka olarak
yerleştirilmelidir.
NOT: Ürün ikincil alanda çim biçerken ikincil alan modu seçilmelidir.
10.5.1 Çalışma alanını seçmek için bölümüne bakın.
4.
Ürünün kurulumu
4.1 Sınır telini takmak için
DİKKAT: Bir bobine fazla tel koymayın. Bobin ürünle etkileşime
neden olur.
386
ROBOT ÇİM BİÇME MAKİNESİ — RM4000E
1.
Şarj istasyonuyla ilgili talimatları okuyun ve anlayın. 3.1 Şarj
istasyonunun nereye yerleştirileceğini incelemek için bölümüne
bakın.
2.
Şarj istasyonunu seçilen alana yerleştirin.
3.
Sınır telini tüm çalışma alanının etrafına yerleştirin. Şarj
istasyonunun arkasında kurulumu başlatın ve tamamlayın. Ön
kabloyu istasyon tabanının altındaki kılavuz yuvasına yerleştirin.
Sınır kablosunun her iki ucunu da şarj istasyonunun arkasındaki
açıklıktan geçirin.
4.
Konektörü açın ve sınır telini konektöre yerleştirin (Şekil P1).
5.
Konektörü bir pense ile kapatın (Şekil P2).
6.
Açma düğmesine basarak şarj istasyonunun kapağını açın
(Şekil P3).
7.
Ön konektörü şarj istasyonundaki "F" işaretli metal pimin üzerine
bastırın. Arka konektörü şarj istasyonundaki "B" işaretli metal
pimin üzerine bastırın (Şekil P4).
NOT: Fazla kabloyu tel kesicilerle çıkarın.
4.2 Şarj istasyonunu kurmak için
DİKKAT: Ayaklarınızı şarj istasyonu tabanına koymayın.
UYARI: Takmadan önce düşük voltaj kablosunun ve güç kaynağının
fişlerinin temiz ve kuru olduğundan emin olun.
Güç kaynağını bağlarken yalnızca bir artık akım (RCD) cihazına bağlı bir
elektrik prizi kullanın.
1.
Düşük voltaj kablosunu şarj istasyonuna bağlayın (Şekil Q1).
2.
Güç kaynağını düşük voltaj kablosuna bağlayın.
3.
Güç kaynağını en az 30 cm yüksekliğe yerleştirin (Şekil Q2).
4.
Güç kaynağı kablosunu 100-240V elektrik prizine bağlayın.
NOT: Şarj istasyonu bağlandığında ürünü şarj etmek mümkündür. Sınır
teli döşenirken ürünü şarj istasyonuna yerleştirin. Ürünü AÇIK konuma
getirin. Kurulum tamamlanmadan önce herhangi bir ürün ayarı yapmayın.
5.
Düşük voltaj kablosunu kazıklarla toprağa yerleştirin veya kabloyu
gömün. 5 Teli kazıklarla yerine yerleştirmek için veya 6 Sınır telini
gömmek için bölümlerine bakın.
6.
Şarj istasyonunu, verilen 6 vida ile zemine sabitleyin.
5.
Teli kazıklarla yerine yerleştirmek için
DİKKAT: Kazıkların sınır telini yerde tuttuğundan emin olun.
Sınır telini yerleştirmeden önce sınırın etrafındaki çimleri biçmek bu
işlemi kolaylaştıracaktır.
DİKKAT: Kurulumdan hemen sonra çimleri çok alçak biçmek
tel yalıtımına zarar verebilir. Yalıtımdaki hasar, birkaç hafta veya ay
sonrasına kadar aksamalara neden olmayabilir.
1.
Sınır telini yere koyun.
2.
Kazıkları birbirinden en fazla 1 m uzağa yerleştirin.
NOT: Telin zeminde düz kalmasını sağlamak için eğimin değiştiği
yerlerde ek mandallar kullanın (Şekil R).
3.
Kazıkları bir çekiç veya plastik bir tokmakla yere sabitleyin.
NOT: Tel, birkaç hafta sonra otlarla kaplanır ve görünmez hale gelir.
