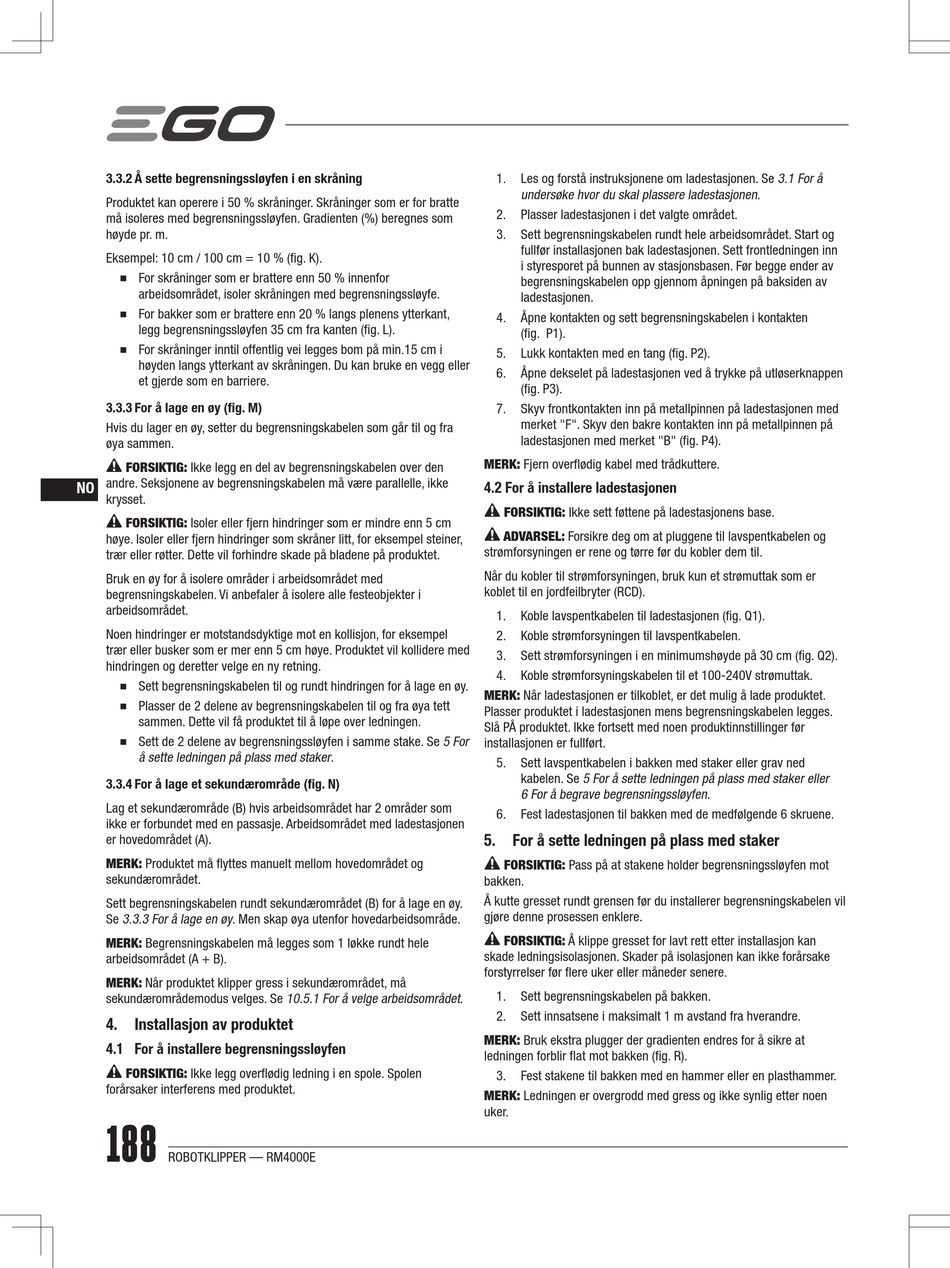

3.3.2 Å sette begrensningssløyfen i en skråning
Produktet kan operere i 50 % skråninger. Skråninger som er for bratte
må isoleres med begrensningssløyfen. Gradienten (%) beregnes som
høyde pr. m.
Eksempel: 10 cm / 100 cm = 10 % (fig. K).
◾
For skråninger som er brattere enn 50 % innenfor
arbeidsområdet, isoler skråningen med begrensningssløyfe.
◾
For bakker som er brattere enn 20 % langs plenens ytterkant,
legg begrensningssløyfen 35 cm fra kanten (fig. L).
◾
For skråninger inntil offentlig vei legges bom på min.15 cm i
høyden langs ytterkant av skråningen. Du kan bruke en vegg eller
et gjerde som en barriere.
3.3.3 For å lage en øy (fig. M)
Hvis du lager en øy, setter du begrensningskabelen som går til og fra
øya sammen.
FORSIKTIG: Ikke legg en del av begrensningskabelen over den
andre. Seksjonene av begrensningskabelen må være parallelle, ikke
NO
krysset.
FORSIKTIG: Isoler eller fjern hindringer som er mindre enn 5 cm
høye. Isoler eller fjern hindringer som skråner litt, for eksempel steiner,
trær eller røtter. Dette vil forhindre skade på bladene på produktet.
Bruk en øy for å isolere områder i arbeidsområdet med
begrensningskabelen. Vi anbefaler å isolere alle festeobjekter i
arbeidsområdet.
Noen hindringer er motstandsdyktige mot en kollisjon, for eksempel
trær eller busker som er mer enn 5 cm høye. Produktet vil kollidere med
hindringen og deretter velge en ny retning.
◾
Sett begrensningskabelen til og rundt hindringen for å lage en øy.
◾
Plasser de 2 delene av begrensningskabelen til og fra øya tett
sammen. Dette vil få produktet til å løpe over ledningen.
◾
Sett de 2 delene av begrensningssløyfen i samme stake. Se 5 For
å sette ledningen på plass med staker .
3.3.4 For å lage et sekundærområde (fig. N)
Lag et sekundærområde (B) hvis arbeidsområdet har 2 områder som
ikke er forbundet med en passasje. Arbeidsområdet med ladestasjonen
er hovedområdet (A).
MERK: Produktet må flyttes manuelt mellom hovedområdet og
sekundærområdet.
Sett begrensningskabelen rundt sekundærområdet (B) for å lage en øy.
Se 3.3.3 For å lage en øy . Men skap øya utenfor hovedarbeidsområde.
MERK: Begrensningskabelen må legges som 1 løkke rundt hele
arbeidsområdet (A + B).
MERK: Når produktet klipper gress i sekundærområdet, må
sekundærområdemodus velges. Se 10.5.1 For å velge arbeidsområdet .
4. Installasjon av produktet
4.1 For å installere begrensningssløyfen
FORSIKTIG: Ikke legg overflødig ledning i en spole. Spolen
forårsaker interferens med produktet.
188
ROBOTKLIPPER — RM4000E
1.
Les og forstå instruksjonene om ladestasjonen. Se 3.1 For å
undersøke hvor du skal plassere ladestasjonen .
2.
Plasser ladestasjonen i det valgte området.
3.
Sett begrensningskabelen rundt hele arbeidsområdet. Start og
fullfør installasjonen bak ladestasjonen. Sett frontledningen inn
i styresporet på bunnen av stasjonsbasen. Før begge ender av
begrensningskabelen opp gjennom åpningen på baksiden av
ladestasjonen.
4.
Åpne kontakten og sett begrensningskabelen i kontakten
(fig. P1).
5.
Lukk kontakten med en tang (fig. P2).
6.
Åpne dekselet på ladestasjonen ved å trykke på utløserknappen
(fig. P3).
7.
Skyv frontkontakten inn på metallpinnen på ladestasjonen med
merket "F". Skyv den bakre kontakten inn på metallpinnen på
ladestasjonen med merket "B" (fig. P4).
MERK: Fjern overflødig kabel med trådkuttere.
4.2 For å installere ladestasjonen
FORSIKTIG: Ikke sett føttene på ladestasjonens base.
ADVARSEL: Forsikre deg om at pluggene til lavspentkabelen og
strømforsyningen er rene og tørre før du kobler dem til.
Når du kobler til strømforsyningen, bruk kun et strømuttak som er
koblet til en jordfeilbryter (RCD).
1.
Koble lavspentkabelen til ladestasjonen (fig. Q1).
2.
Koble strømforsyningen til lavspentkabelen.
3.
Sett strømforsyningen i en minimumshøyde på 30 cm (fig. Q2).
4.
Koble strømforsyningskabelen til et 100-240V strømuttak.
MERK: Når ladestasjonen er tilkoblet, er det mulig å lade produktet.
Plasser produktet i ladestasjonen mens begrensningskabelen legges.
Slå PÅ produktet. Ikke fortsett med noen produktinnstillinger før
installasjonen er fullført.
5.
Sett lavspentkabelen i bakken med staker eller grav ned
kabelen. Se 5 For å sette ledningen på plass med staker eller
6 For å begrave begrensningssløyfen .
6.
Fest ladestasjonen til bakken med de medfølgende 6 skruene.
5. For å sette ledningen på plass med staker
FORSIKTIG: Pass på at stakene holder begrensningssløyfen mot
bakken.
Å kutte gresset rundt grensen før du installerer begrensningskabelen vil
gjøre denne prosessen enklere.
FORSIKTIG: Å klippe gresset for lavt rett etter installasjon kan
skade ledningsisolasjonen. Skader på isolasjonen kan ikke forårsake
forstyrrelser før flere uker eller måneder senere.
1.
Sett begrensningskabelen på bakken.
2.
Sett innsatsene i maksimalt 1 m avstand fra hverandre.
MERK: Bruk ekstra plugger der gradienten endres for å sikre at
ledningen forblir flat mot bakken (fig. R).
3.
Fest stakene til bakken med en hammer eller en plasthammer.
MERK: Ledningen er overgrodd med gress og ikke synlig etter noen
uker.
