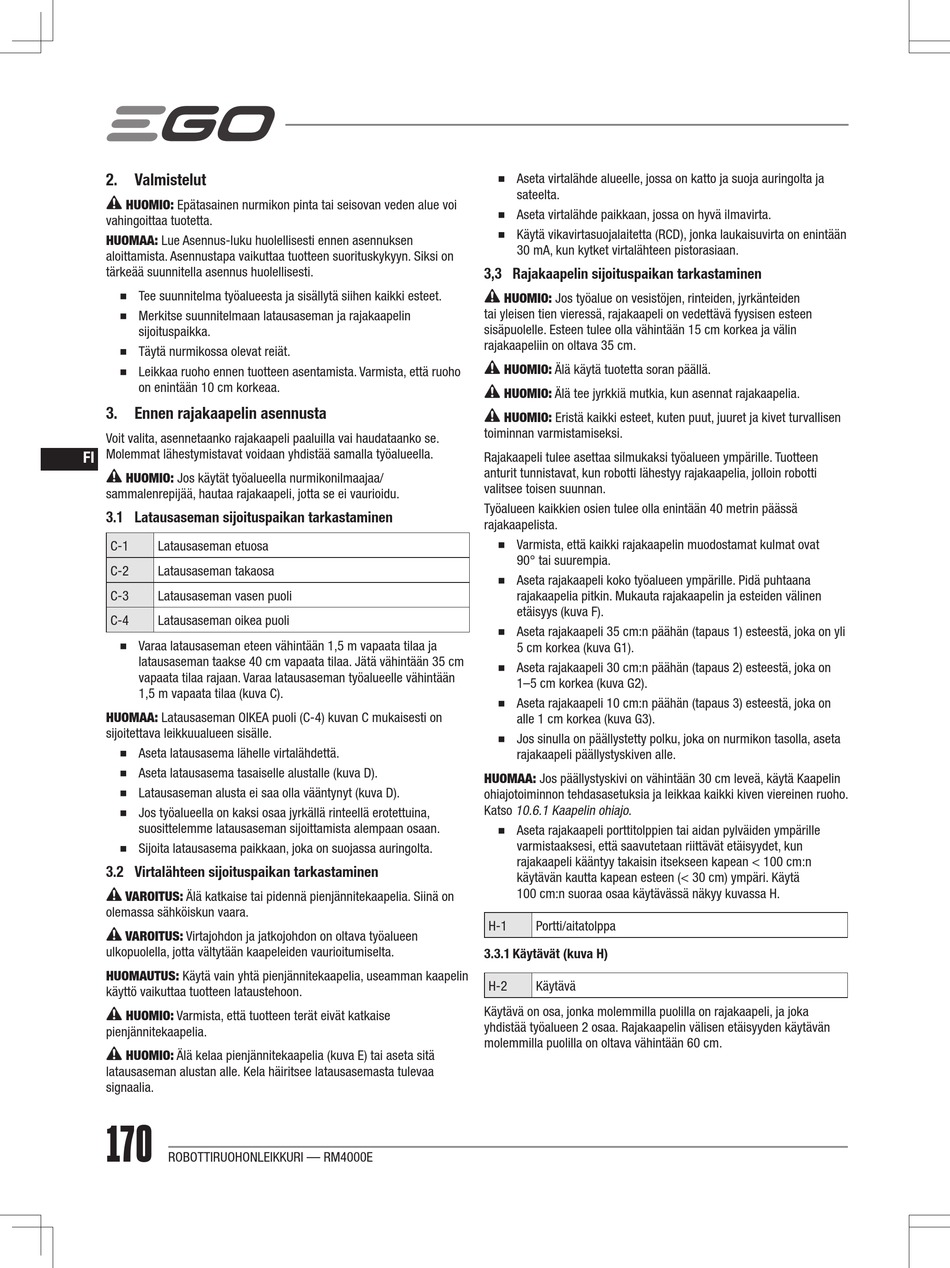

Ego Power+ RM2000E Übersetzung Der Originalanleitung Seite 170

2. Valmistelut
HUOMIO: Epätasainen nurmikon pinta tai seisovan veden alue voi
vahingoittaa tuotetta.
HUOMAA: Lue Asennus-luku huolellisesti ennen asennuksen
aloittamista. Asennustapa vaikuttaa tuotteen suorituskykyyn. Siksi on
tärkeää suunnitella asennus huolellisesti.
◾
Tee suunnitelma työalueesta ja sisällytä siihen kaikki esteet.
◾
Merkitse suunnitelmaan latausaseman ja rajakaapelin
sijoituspaikka.
◾
Täytä nurmikossa olevat reiät.
◾
Leikkaa ruoho ennen tuotteen asentamista. Varmista, että ruoho
on enintään 10 cm korkeaa.
3. Ennen rajakaapelin asennusta
Voit valita, asennetaanko rajakaapeli paaluilla vai haudataanko se.
Molemmat lähestymistavat voidaan yhdistää samalla työalueella.
FI
HUOMIO: Jos käytät työalueella nurmikonilmaajaa/
sammalenrepijää, hautaa rajakaapeli, jotta se ei vaurioidu.
3.1 Latausaseman sijoituspaikan tarkastaminen
C-1 Latausaseman etuosa
C-2 Latausaseman takaosa
C-3 Latausaseman vasen puoli
C-4 Latausaseman oikea puoli
◾
Varaa latausaseman eteen vähintään 1,5 m vapaata tilaa ja
latausaseman taakse 40 cm vapaata tilaa. Jätä vähintään 35 cm
vapaata tilaa rajaan. Varaa latausaseman työalueelle vähintään
1,5 m vapaata tilaa (kuva C).
HUOMAA: Latausaseman OIKEA puoli (C-4) kuvan C mukaisesti on
sijoitettava leikkuualueen sisälle.
◾
Aseta latausasema lähelle virtalähdettä.
◾
Aseta latausasema tasaiselle alustalle (kuva D).
◾
Latausaseman alusta ei saa olla vääntynyt (kuva D).
◾
Jos työalueella on kaksi osaa jyrkällä rinteellä erotettuina,
suosittelemme latausaseman sijoittamista alempaan osaan.
◾
Sijoita latausasema paikkaan, joka on suojassa auringolta.
3.2 Virtalähteen sijoituspaikan tarkastaminen
VAROITUS: Älä katkaise tai pidennä pienjännitekaapelia. Siinä on
olemassa sähköiskun vaara.
VAROITUS: Virtajohdon ja jatkojohdon on oltava työalueen
ulkopuolella, jotta vältytään kaapeleiden vaurioitumiselta.
HUOMAUTUS: Käytä vain yhtä pienjännitekaapelia, useamman kaapelin
käyttö vaikuttaa tuotteen lataustehoon.
HUOMIO: Varmista, että tuotteen terät eivät katkaise
pienjännitekaapelia.
HUOMIO: Älä kelaa pienjännitekaapelia (kuva E) tai aseta sitä
latausaseman alustan alle. Kela häiritsee latausasemasta tulevaa
signaalia.
170
ROBOTTIRUOHONLEIKKURI — RM4000E
◾
Aseta virtalähde alueelle, jossa on katto ja suoja auringolta ja
sateelta.
◾
Aseta virtalähde paikkaan, jossa on hyvä ilmavirta.
◾
Käytä vikavirtasuojalaitetta (RCD), jonka laukaisuvirta on enintään
30 mA, kun kytket virtalähteen pistorasiaan.
3,3 Rajakaapelin sijoituspaikan tarkastaminen
HUOMIO: Jos työalue on vesistöjen, rinteiden, jyrkänteiden
tai yleisen tien vieressä, rajakaapeli on vedettävä fyysisen esteen
sisäpuolelle. Esteen tulee olla vähintään 15 cm korkea ja välin
rajakaapeliin on oltava 35 cm.
HUOMIO: Älä käytä tuotetta soran päällä.
HUOMIO: Älä tee jyrkkiä mutkia, kun asennat rajakaapelia.
HUOMIO: Eristä kaikki esteet, kuten puut, juuret ja kivet turvallisen
toiminnan varmistamiseksi.
Rajakaapeli tulee asettaa silmukaksi työalueen ympärille. Tuotteen
anturit tunnistavat, kun robotti lähestyy rajakaapelia, jolloin robotti
valitsee toisen suunnan.
Työalueen kaikkien osien tulee olla enintään 40 metrin päässä
rajakaapelista.
◾
Varmista, että kaikki rajakaapelin muodostamat kulmat ovat
90° tai suurempia.
◾
Aseta rajakaapeli koko työalueen ympärille. Pidä puhtaana
rajakaapelia pitkin. Mukauta rajakaapelin ja esteiden välinen
etäisyys (kuva F).
◾
Aseta rajakaapeli 35 cm:n päähän (tapaus 1) esteestä, joka on yli
5 cm korkea (kuva G1).
◾
Aseta rajakaapeli 30 cm:n päähän (tapaus 2) esteestä, joka on
1–5 cm korkea (kuva G2).
◾
Aseta rajakaapeli 10 cm:n päähän (tapaus 3) esteestä, joka on
alle 1 cm korkea (kuva G3).
◾
Jos sinulla on päällystetty polku, joka on nurmikon tasolla, aseta
rajakaapeli päällystyskiven alle.
HUOMAA: Jos päällystyskivi on vähintään 30 cm leveä, käytä Kaapelin
ohiajotoiminnon tehdasasetuksia ja leikkaa kaikki kiven viereinen ruoho.
Katso 10.6.1 Kaapelin ohiajo .
◾
Aseta rajakaapeli porttitolppien tai aidan pylväiden ympärille
varmistaaksesi, että saavutetaan riittävät etäisyydet, kun
rajakaapeli kääntyy takaisin itsekseen kapean < 100 cm:n
käytävän kautta kapean esteen (< 30 cm) ympäri. Käytä
100 cm:n suoraa osaa käytävässä näkyy kuvassa H.
H-1 Portti/aitatolppa
3.3.1 Käytävät (kuva H)
H-2 Käytävä
Käytävä on osa, jonka molemmilla puolilla on rajakaapeli, ja joka
yhdistää työalueen 2 osaa. Rajakaapelin välisen etäisyyden käytävän
molemmilla puolilla on oltava vähintään 60 cm.
