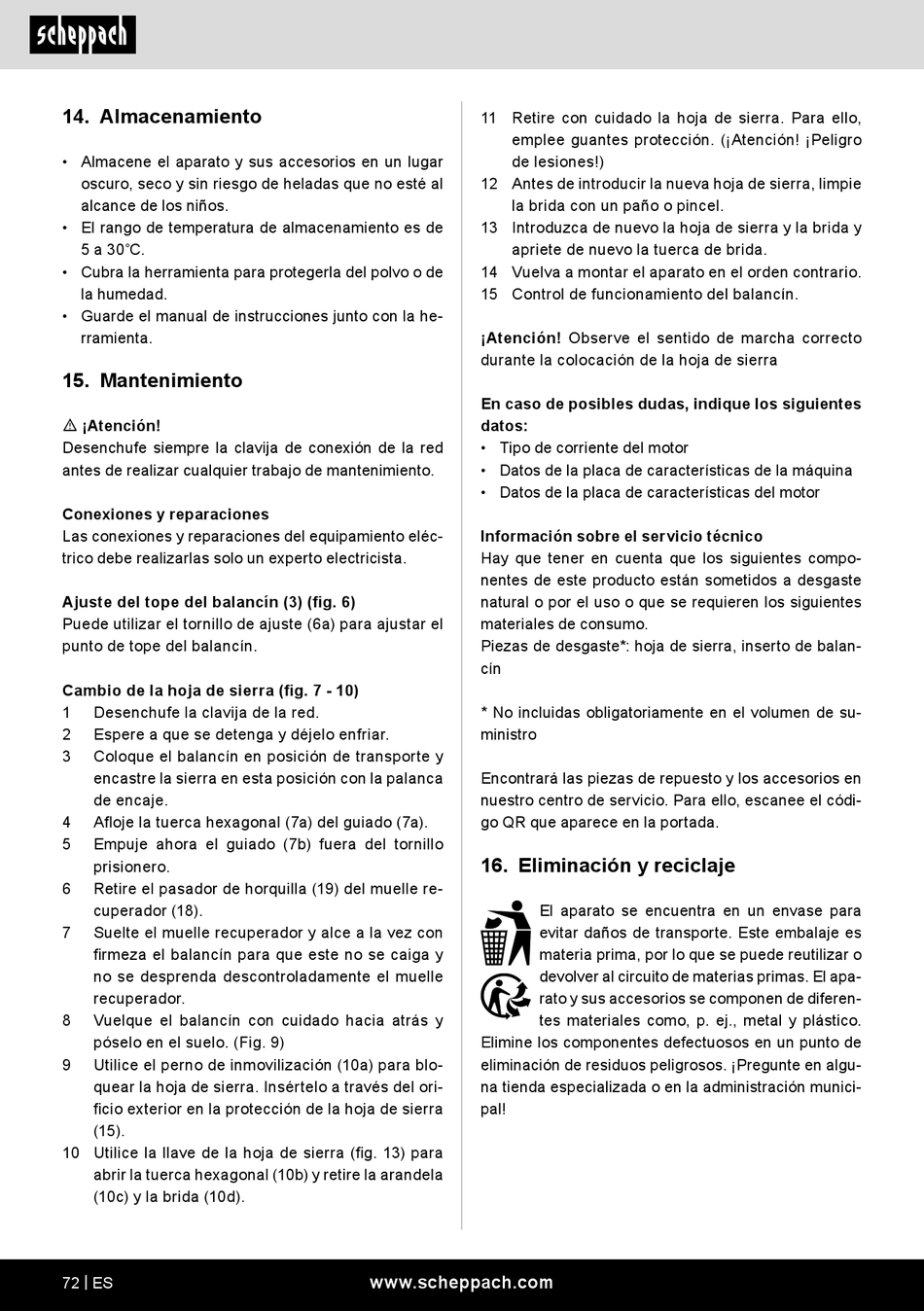

14. Almacenamiento
• Almacene el aparato y sus accesorios en un lugar
oscuro, seco y sin riesgo de heladas que no esté al
alcance de los niños.
• El rango de temperatura de almacenamiento es de
5 a 30˚C.
• Cubra la herramienta para protegerla del polvo o de
la humedad.
• Guarde el manual de instrucciones junto con la he-
rramienta.
15. Mantenimiento
m ¡Atención!
Desenchufe siempre la clavija de conexión de la red
antes de realizar cualquier trabajo de mantenimiento.
Conexiones y reparaciones
Las conexiones y reparaciones del equipamiento eléc-
trico debe realizarlas solo un experto electricista.
Ajuste del tope del balancín (3) (fig. 6)
Puede utilizar el tornillo de ajuste (6a) para ajustar el
punto de tope del balancín.
Cambio de la hoja de sierra (fig. 7 - 10)
1 Desenchufe la clavija de la red.
2 Espere a que se detenga y déjelo enfriar.
3 Coloque el balancín en posición de transporte y
encastre la sierra en esta posición con la palanca
de encaje.
4 Afloje la tuerca hexagonal (7a) del guiado (7a).
5 Empuje ahora el guiado (7b) fuera del tornillo
prisionero.
6 Retire el pasador de horquilla (19) del muelle re-
cuperador (18).
7 Suelte el muelle recuperador y alce a la vez con
firmeza el balancín para que este no se caiga y
no se desprenda descontroladamente el muelle
recuperador.
8 Vuelque el balancín con cuidado hacia atrás y
póselo en el suelo. (Fig. 9)
9 Utilice el perno de inmovilización (10a) para blo-
quear la hoja de sierra. Insértelo a través del ori-
ficio exterior en la protección de la hoja de sierra
(15).
10 Utilice la llave de la hoja de sierra (fig. 13) para
abrir la tuerca hexagonal (10b) y retire la arandela
(10c) y la brida (10d).
72 | ES
11 Retire con cuidado la hoja de sierra. Para ello,
emplee guantes protección. (¡Atención! ¡Peligro
de lesiones!)
12 Antes de introducir la nueva hoja de sierra, limpie
la brida con un paño o pincel.
13 Introduzca de nuevo la hoja de sierra y la brida y
apriete de nuevo la tuerca de brida.
14 Vuelva a montar el aparato en el orden contrario.
15 Control de funcionamiento del balancín.
¡Atención! Observe el sentido de marcha correcto
durante la colocación de la hoja de sierra
En caso de posibles dudas, indique los siguientes
datos:
• Tipo de corriente del motor
• Datos de la placa de características de la máquina
• Datos de la placa de características del motor
Información sobre el servicio técnico
Hay que tener en cuenta que los siguientes compo-
nentes de este producto están sometidos a desgaste
natural o por el uso o que se requieren los siguientes
materiales de consumo.
Piezas de desgaste*: hoja de sierra, inserto de balan-
cín
* No incluidas obligatoriamente en el volumen de su-
ministro
Encontrará las piezas de repuesto y los accesorios en
nuestro centro de servicio. Para ello, escanee el códi-
go QR que aparece en la portada.
16. Eliminación y reciclaje
El aparato se encuentra en un envase para
evitar daños de transporte. Este embalaje es
materia prima, por lo que se puede reutilizar o
devolver al circuito de materias primas. El apa-
rato y sus accesorios se componen de diferen-
tes materiales como, p. ej., metal y plástico.
Elimine los componentes defectuosos en un punto de
eliminación de residuos peligrosos. ¡Pregunte en algu-
na tienda especializada o en la administración munici-
pal!
