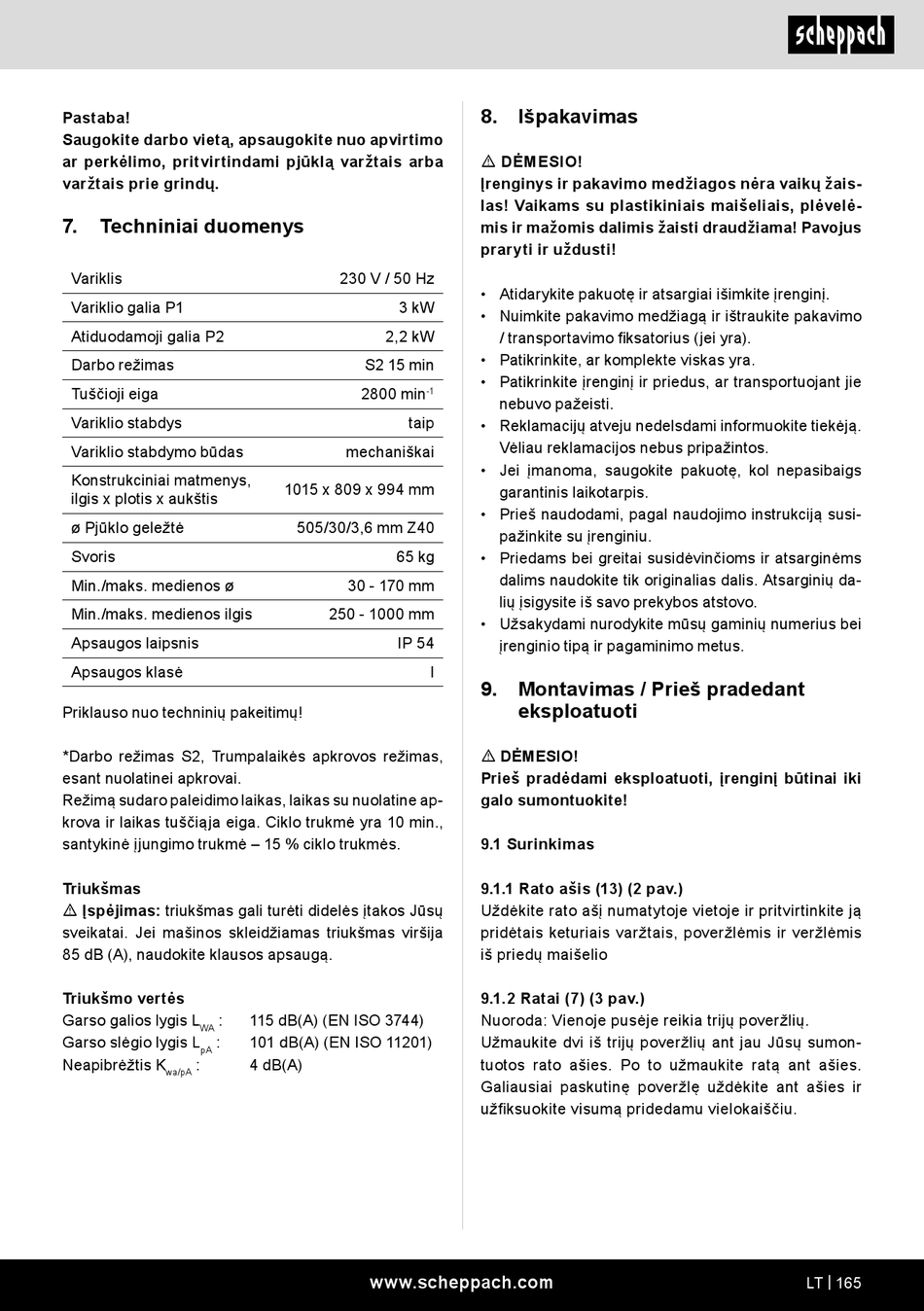

Scheppach HS510 Original Bedienungsanleitung Seite 165

Pastaba!
Saugokite darbo vietą, apsaugokite nuo apvirtimo
ar perkėlimo, pritvirtindami pjūklą varžtais arba
varžtais prie grindų.
7. Techniniai duomenys
Variklis
Variklio galia P1
Atiduodamoji galia P2
Darbo režimas
Tuščioji eiga
Variklio stabdys
Variklio stabdymo būdas
Konstrukciniai matmenys,
ilgis x plotis x aukštis
ø Pjūklo geležtė
Svoris
Min./maks. medienos ø
Min./maks. medienos ilgis
Apsaugos laipsnis
Apsaugos klasė
Priklauso nuo techninių pakeitimų!
*Darbo režimas S2, Trumpalaikės apkrovos režimas,
esant nuolatinei apkrovai.
Režimą sudaro paleidimo laikas, laikas su nuolatine ap-
krova ir laikas tuščiąja eiga. Ciklo trukmė yra 10 min.,
santykinė įjungimo trukmė – 15 % ciklo trukmės.
Triukšmas
m Įspėjimas: triukšmas gali turėti didelės įtakos Jūsų
sveikatai. Jei mašinos skleidžiamas triukšmas viršija
85 dB (A), naudokite klausos apsaugą.
Triukšmo vertės
Garso galios lygis L :
WA
Garso slėgio lygis L :
pA
Neapibrėžtis K :
wa/pA
230 V / 50 Hz
3 kW
2,2 kW
S2 15 min
2800 min
taip
mechaniškai
1015 x 809 x 994 mm
505/30/3,6 mm Z40
65 kg
30 - 170 mm
250 - 1000 mm
IP 54
115 dB(A) (EN ISO 3744)
101 dB(A) (EN ISO 11201)
4 dB(A)
www.scheppach.com
8. Išpakavimas
m DĖMESIO!
Įrenginys ir pakavimo medžiagos nėra vaikų žais-
las! Vaikams su plastikiniais maišeliais, plėvelė-
mis ir mažomis dalimis žaisti draudžiama! Pavojus
praryti ir uždusti!
• Atidarykite pakuotę ir atsargiai išimkite įrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo
/ transportavimo fiksatorius (jei yra).
• Patikrinkite, ar komplekte viskas yra.
• Patikrinkite įrenginį ir priedus, ar transportuojant jie
-1
nebuvo pažeisti.
• Reklamacijų atveju nedelsdami informuokite tiekėją.
Vėliau reklamacijos nebus pripažintos.
• Jei įmanoma, saugokite pakuotę, kol nepasibaigs
garantinis laikotarpis.
• Prieš naudodami, pagal naudojimo instrukciją susi-
pažinkite su įrenginiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms
dalims naudokite tik originalias dalis. Atsarginių da-
lių įsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei
įrenginio tipą ir pagaminimo metus.
I
9. Montavimas / Prieš pradedant
eksploatuoti
m DĖMESIO!
Prieš pradėdami eksploatuoti, įrenginį būtinai iki
galo sumontuokite!
9.1 Surinkimas
9.1.1 Rato ašis (13) (2 pav.)
Uždėkite rato ašį numatytoje vietoje ir pritvirtinkite ją
pridėtais keturiais varžtais, poveržlėmis ir veržlėmis
iš priedų maišelio
9.1.2 Ratai (7) (3 pav.)
Nuoroda: Vienoje pusėje reikia trijų poveržlių.
Užmaukite dvi iš trijų poveržlių ant jau Jūsų sumon-
tuotos rato ašies. Po to užmaukite ratą ant ašies.
Galiausiai paskutinę poveržlę uždėkite ant ašies ir
užfiksuokite visumą pridedamu vielokaiščiu.
LT | 165
