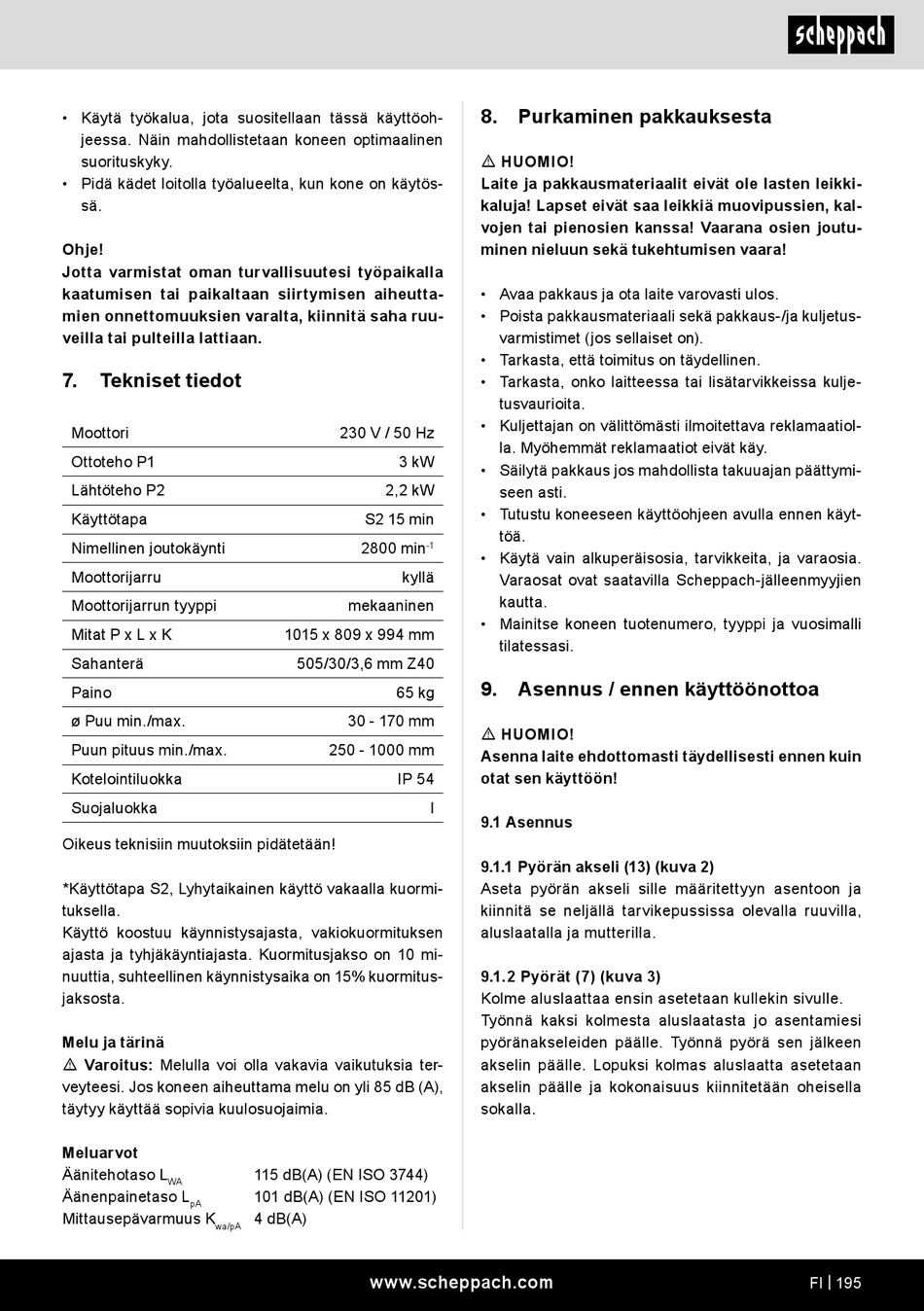

Scheppach HS510 Original Bedienungsanleitung Seite 195

• Käytä työkalua, jota suositellaan tässä käyttöoh-
jeessa. Näin mahdollistetaan koneen optimaalinen
suorituskyky.
• Pidä kädet loitolla työalueelta, kun kone on käytös-
sä.
Ohje!
Jotta varmistat oman turvallisuutesi työpaikalla
kaatumisen tai paikaltaan siirtymisen aiheutta-
mien onnettomuuksien varalta, kiinnitä saha ruu-
veilla tai pulteilla lattiaan.
7. Tekniset tiedot
Moottori
Ottoteho P1
Lähtöteho P2
Käyttötapa
Nimellinen joutokäynti
Moottorijarru
Moottorijarrun tyyppi
Mitat P x L x K
Sahanterä
Paino
ø Puu min./max.
Puun pituus min./max.
Kotelointiluokka
Suojaluokka
Oikeus teknisiin muutoksiin pidätetään!
*Käyttötapa S2, Lyhytaikainen käyttö vakaalla kuormi-
tuksella.
Käyttö koostuu käynnistysajasta, vakiokuormituksen
ajasta ja tyhjäkäyntiajasta. Kuormitusjakso on 10 mi-
nuuttia, suhteellinen käynnistysaika on 15% kuormitus-
jaksosta.
Melu ja tärinä
m Varoitus: Melulla voi olla vakavia vaikutuksia ter-
veyteesi. Jos koneen aiheuttama melu on yli 85 dB (A),
täytyy käyttää sopivia kuulosuojaimia.
Meluarvot
Äänitehotaso L
WA
Äänenpainetaso L
pA
Mittausepävarmuus K
wa/pA
230 V / 50 Hz
3 kW
2,2 kW
S2 15 min
2800 min
-1
kyllä
mekaaninen
1015 x 809 x 994 mm
505/30/3,6 mm Z40
65 kg
30 - 170 mm
250 - 1000 mm
IP 54
115 dB(A) (EN ISO 3744)
101 dB(A) (EN ISO 11201)
4 dB(A)
www.scheppach.com
8. Purkaminen pakkauksesta
m HUOMIO!
Laite ja pakkausmateriaalit eivät ole lasten leikki-
kaluja! Lapset eivät saa leikkiä muovipussien, kal-
vojen tai pienosien kanssa! Vaarana osien joutu-
minen nieluun sekä tukehtumisen vaara!
• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus-/ja kuljetus-
varmistimet (jos sellaiset on).
• Tarkasta, että toimitus on täydellinen.
• Tarkasta, onko laitteessa tai lisätarvikkeissa kulje-
tusvaurioita.
• Kuljettajan on välittömästi ilmoitettava reklamaatiol-
la. Myöhemmät reklamaatiot eivät käy.
• Säilytä pakkaus jos mahdollista takuuajan päättymi-
seen asti.
• Tutustu koneeseen käyttöohjeen avulla ennen käyt-
töä.
• Käytä vain alkuperäisosia, tarvikkeita, ja varaosia.
Varaosat ovat saatavilla Scheppach-jälleenmyyjien
kautta.
• Mainitse koneen tuotenumero, tyyppi ja vuosimalli
tilatessasi.
9. Asennus / ennen käyttöönottoa
m HUOMIO!
Asenna laite ehdottomasti täydellisesti ennen kuin
otat sen käyttöön!
I
9.1 Asennus
9.1.1 Pyörän akseli (13) (kuva 2)
Aseta pyörän akseli sille määritettyyn asentoon ja
kiinnitä se neljällä tarvikepussissa olevalla ruuvilla,
aluslaatalla ja mutterilla.
9.1.2 Pyörät (7) (kuva 3)
Kolme aluslaattaa ensin asetetaan kullekin sivulle.
Työnnä kaksi kolmesta aluslaatasta jo asentamiesi
pyöränakseleiden päälle. Työnnä pyörä sen jälkeen
akselin päälle. Lopuksi kolmas aluslaatta asetetaan
akselin päälle ja kokonaisuus kiinnitetään oheisella
sokalla.
