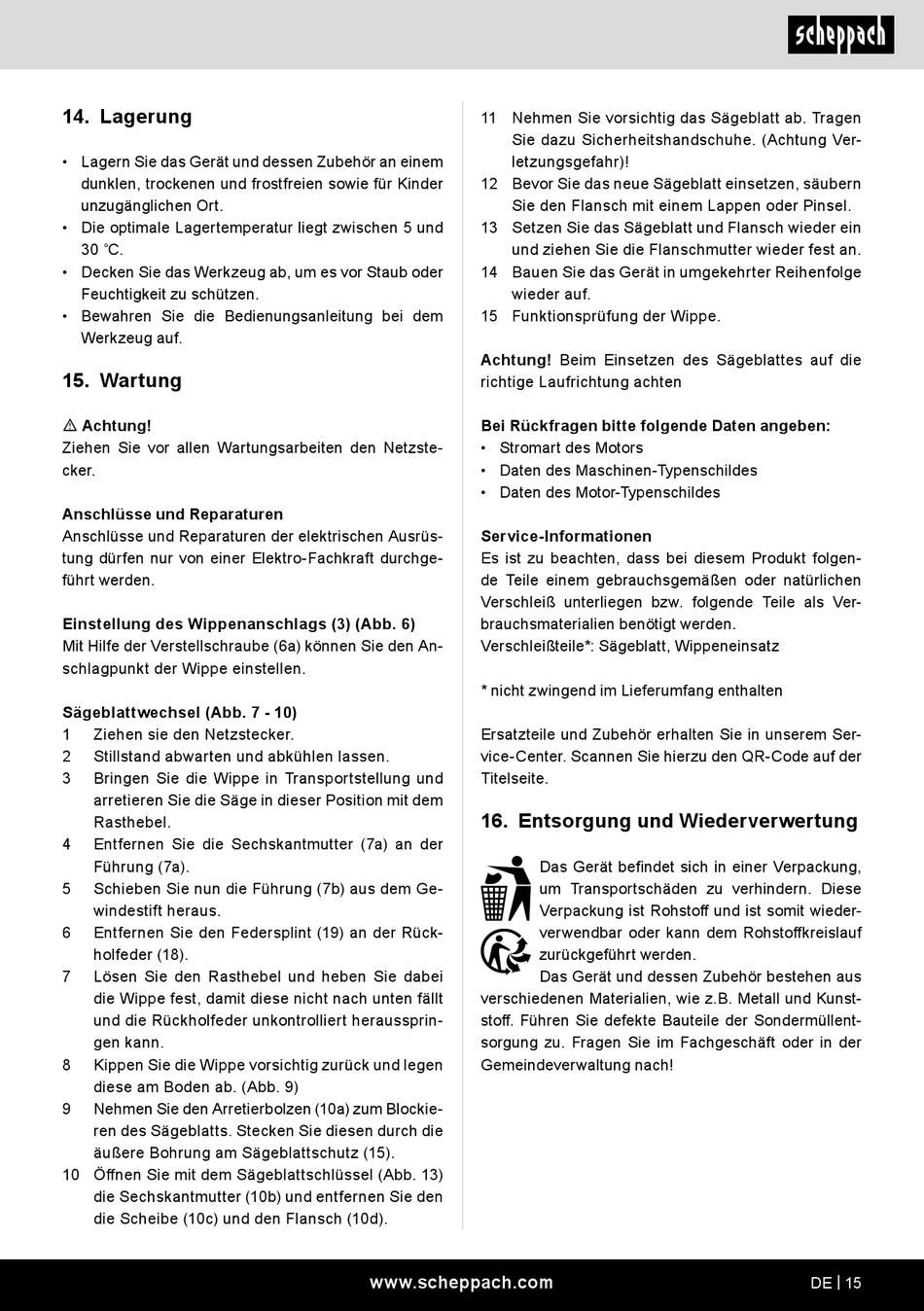

14. Lagerung
• Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreien sowie für Kinder
unzugänglichen Ort.
• Die optimale Lagertemperatur liegt zwischen 5 und
30 ˚C.
• Decken Sie das Werkzeug ab, um es vor Staub oder
Feuchtigkeit zu schützen.
• Bewahren Sie die Bedienungsanleitung bei dem
Werkzeug auf.
15. Wartung
m Achtung!
Ziehen Sie vor allen Wartungsarbeiten den Netzste-
cker.
Anschlüsse und Reparaturen
Anschlüsse und Reparaturen der elektrischen Ausrüs-
tung dürfen nur von einer Elektro-Fachkraft durchge-
führt werden.
Einstellung des Wippenanschlags (3) (Abb. 6)
Mit Hilfe der Verstellschraube (6a) können Sie den An-
schlagpunkt der Wippe einstellen.
Sägeblattwechsel (Abb. 7 - 10)
1 Ziehen sie den Netzstecker.
2 Stillstand abwarten und abkühlen lassen.
3 Bringen Sie die Wippe in Transportstellung und
arretieren Sie die Säge in dieser Position mit dem
Rasthebel.
4 Entfernen Sie die Sechskantmutter (7a) an der
Führung (7a).
5 Schieben Sie nun die Führung (7b) aus dem Ge-
windestift heraus.
6 Entfernen Sie den Federsplint (19) an der Rück-
holfeder (18).
7 Lösen Sie den Rasthebel und heben Sie dabei
die Wippe fest, damit diese nicht nach unten fällt
und die Rückholfeder unkontrolliert heraussprin-
gen kann.
8 Kippen Sie die Wippe vorsichtig zurück und legen
diese am Boden ab. (Abb. 9)
9 Nehmen Sie den Arretierbolzen (10a) zum Blockie-
ren des Sägeblatts. Stecken Sie diesen durch die
äußere Bohrung am Sägeblattschutz (15).
10 Öffnen Sie mit dem Sägeblattschlüssel (Abb. 13)
die Sechskantmutter (10b) und entfernen Sie den
die Scheibe (10c) und den Flansch (10d).
11 Nehmen Sie vorsichtig das Sägeblatt ab. Tragen
Sie dazu Sicherheitshandschuhe. (Achtung Ver-
letzungsgefahr)!
12 Bevor Sie das neue Sägeblatt einsetzen, säubern
Sie den Flansch mit einem Lappen oder Pinsel.
13 Setzen Sie das Sägeblatt und Flansch wieder ein
und ziehen Sie die Flanschmutter wieder fest an.
14 Bauen Sie das Gerät in umgekehrter Reihenfolge
wieder auf.
15 Funktionsprüfung der Wippe.
Achtung! Beim Einsetzen des Sägeblattes auf die
richtige Laufrichtung achten
Bei Rückfragen bitte folgende Daten angeben:
• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Motor-Typenschildes
Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Sägeblatt, Wippeneinsatz
* nicht zwingend im Lieferumfang enthalten
Ersatzteile und Zubehör erhalten Sie in unserem Ser-
vice-Center. Scannen Sie hierzu den QR-Code auf der
Titelseite.
16. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung,
um Transportschäden zu verhindern. Diese
Verpackung ist Rohstoff und ist somit wieder-
verwendbar oder kann dem Rohstoffkreislauf
zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und Kunst-
stoff. Führen Sie defekte Bauteile der Sondermüllent-
sorgung zu. Fragen Sie im Fachgeschäft oder in der
Gemeindeverwaltung nach!
