Scheppach 5905206901 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Scheppach Anleitungen
  4. Holzspalter
  5. 5905206901
  6. Originalbetriebsanleitung
Scheppach 5905206901 Originalbetriebsanleitung

Scheppach 5905206901 Originalbetriebsanleitung

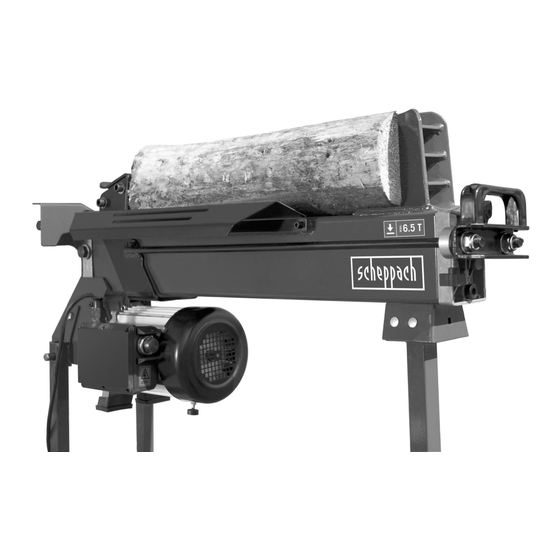

Hydraulik-holzspalter
Vorschau ausblenden Andere Handbücher für 5905206901:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Art.Nr.
5905206901 / 5905206905
AusgabeNr.
5905206850
Rev.Nr.
06/06/2017

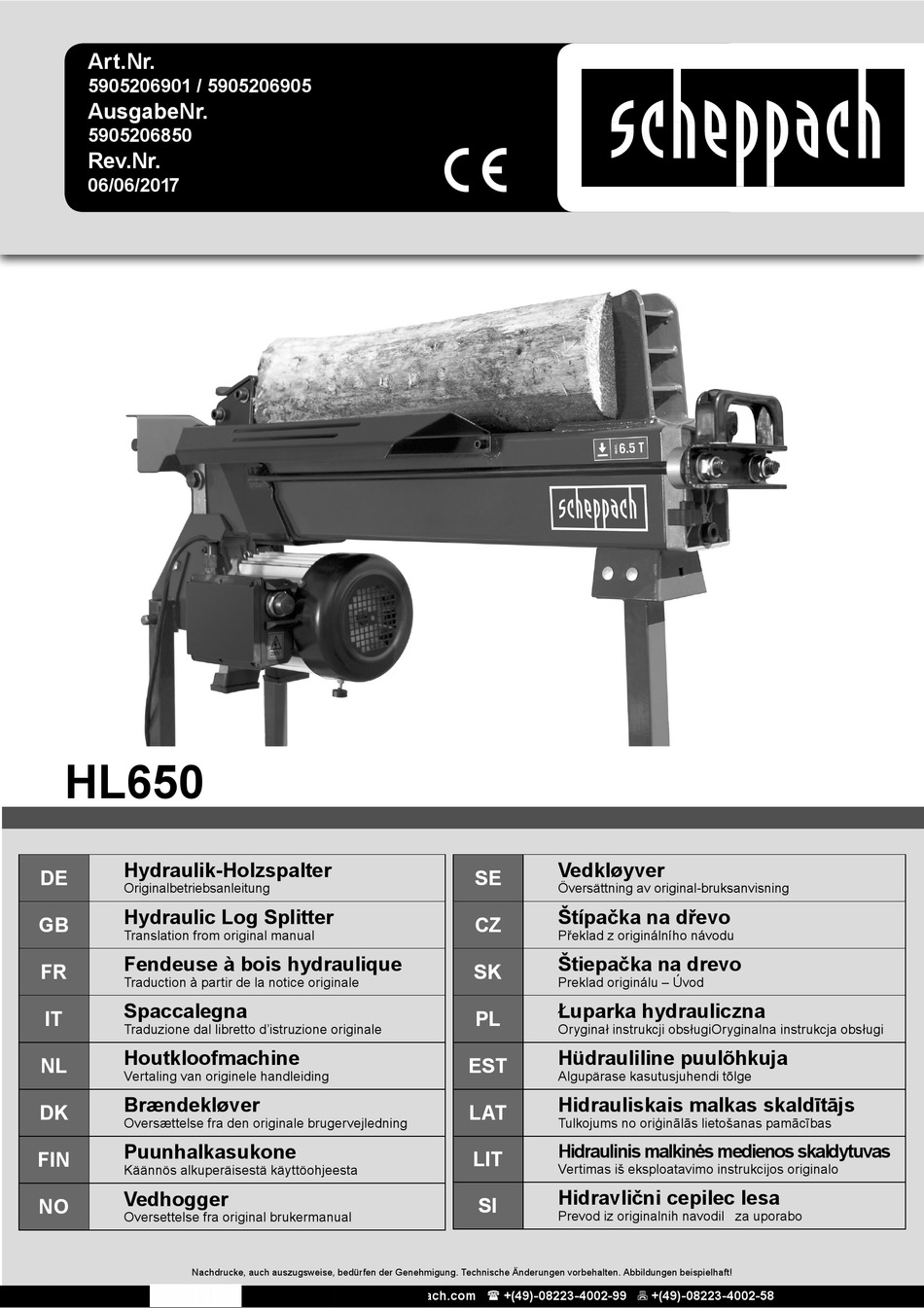

HL650
Hydraulik-Holzspalter
DE
Originalbetriebsanleitung
Hydraulic Log Splitter
GB
Translation from original manual
Fendeuse à bois hydraulique
FR
Traduction à partir de la notice originale
Spaccalegna
IT
Traduzione dal libretto d'istruzione originale
Houtkloofmachine
NL
Vertaling van originele handleiding
Brændekløver
DK
Oversættelse fra den originale brugervejledning
Puunhalkasukone
FIN
Käännös alkuperäisestä käyttöohjeesta
Vedhogger
NO
Oversettelse fra original brukermanual
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Vedkløyver
SE
Översättning av original-bruksanvisning
Štípačka na dřevo
CZ
Překlad z originálního návodu
Štiepačka na drevo
SK
Preklad originálu – Úvod
Łuparka hydrauliczna
PL
Oryginał instrukcji obsługiOryginalna instrukcja obsługi
Hüdrauliline puulõhkuja
EST
Algupärase kasutusjuhendi tõlge
Hidrauliskais malkas skaldītājs
LAT
Tulkojums no oriģinālās lietošanas pamācības
Hidraulinis malkinės medienos skaldytuvas
LIT
Vertimas iš eksploatavimo instrukcijos originalo
Hidravlični cepilec lesa
SI
Prevod iz originalnih navodil za uporabo
