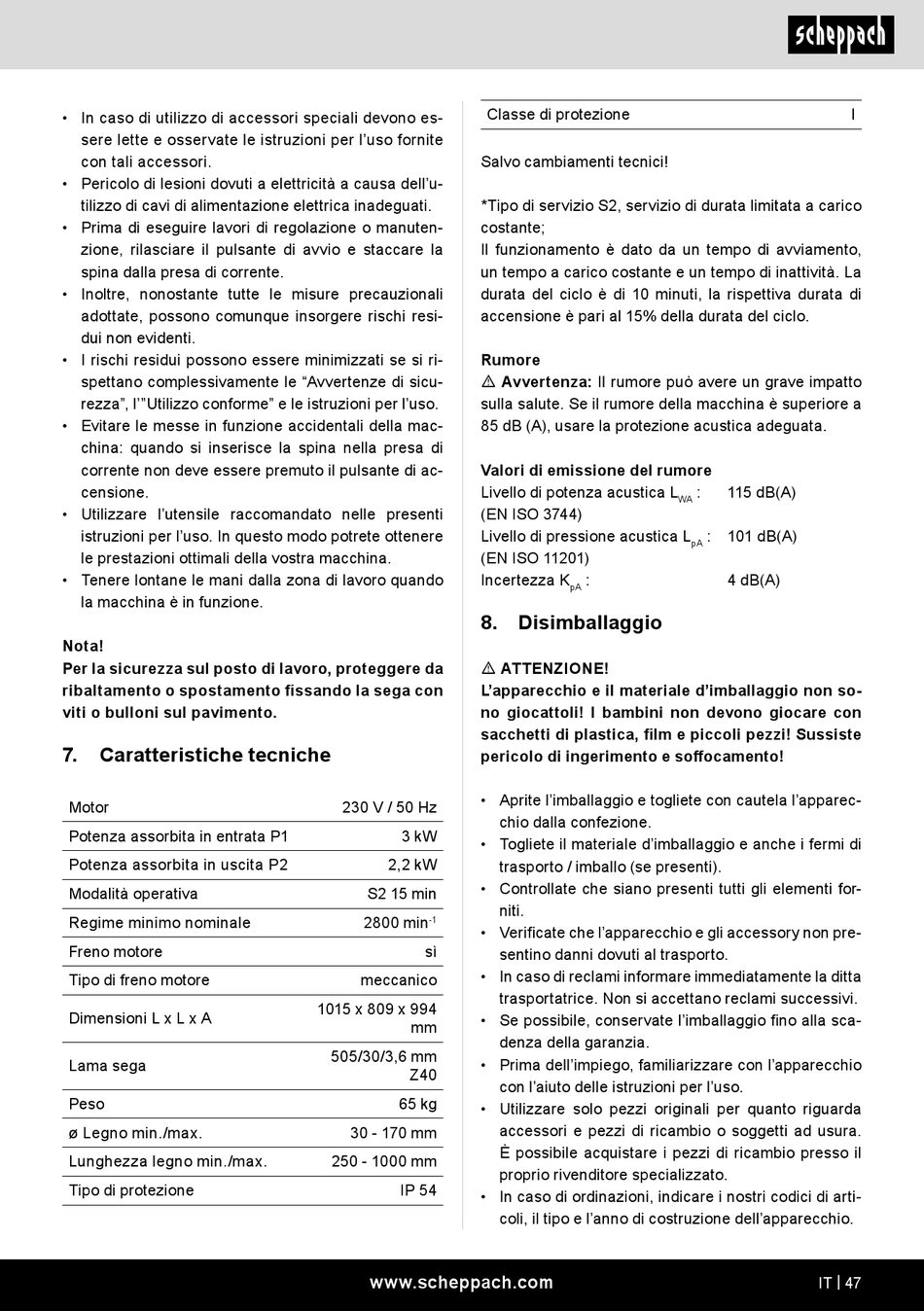

Scheppach HS510 Original Bedienungsanleitung Seite 47

• In caso di utilizzo di accessori speciali devono es-
sere lette e osservate le istruzioni per l'uso fornite
con tali accessori.
• Pericolo di lesioni dovuti a elettricità a causa dell'u-
tilizzo di cavi di alimentazione elettrica inadeguati.
• Prima di eseguire lavori di regolazione o manuten-
zione, rilasciare il pulsante di avvio e staccare la
spina dalla presa di corrente.
• Inoltre, nonostante tutte le misure precauzionali
adottate, possono comunque insorgere rischi resi-
dui non evidenti.
• I rischi residui possono essere minimizzati se si ri-
spettano complessivamente le "Avvertenze di sicu-
rezza", l'"Utilizzo conforme" e le istruzioni per l'uso.
• Evitare le messe in funzione accidentali della mac-
china: quando si inserisce la spina nella presa di
corrente non deve essere premuto il pulsante di ac-
censione.
• Utilizzare l'utensile raccomandato nelle presenti
istruzioni per l'uso. In questo modo potrete ottenere
le prestazioni ottimali della vostra macchina.
• Tenere lontane le mani dalla zona di lavoro quando
la macchina è in funzione.
Nota!
Per la sicurezza sul posto di lavoro, proteggere da
ribaltamento o spostamento fissando la sega con
viti o bulloni sul pavimento.
7. Caratteristiche tecniche
Motor
Potenza assorbita in entrata P1
Potenza assorbita in uscita P2
Modalità operativa
Regime minimo nominale
Freno motore
Tipo di freno motore
Dimensioni L x L x A
Lama sega
Peso
ø Legno min./max.
Lunghezza legno min./max.
Tipo di protezione
Classe di protezione
Salvo cambiamenti tecnici!
*Tipo di servizio S2, servizio di durata limitata a carico
costante;
Il funzionamento è dato da un tempo di avviamento,
un tempo a carico costante e un tempo di inattività. La
durata del ciclo è di 10 minuti, la rispettiva durata di
accensione è pari al 15% della durata del ciclo.
Rumore
m Avvertenza: Il rumore può avere un grave impatto
sulla salute. Se il rumore della macchina è superiore a
85 dB (A), usare la protezione acustica adeguata.
Valori di emissione del rumore
Livello di potenza acustica L
(EN ISO 3744)
Livello di pressione acustica L
(EN ISO 11201)
Incertezza K
8. Disimballaggio
m ATTENZIONE!
L'apparecchio e il materiale d'imballaggio non so-
no giocattoli! I bambini non devono giocare con
sacchetti di plastica, film e piccoli pezzi! Sussiste
pericolo di ingerimento e soffocamento!
• Aprite l'imballaggio e togliete con cautela l'apparec-
230 V / 50 Hz
3 kW
• Togliete il materiale d'imballaggio e anche i fermi di
2,2 kW
• Controllate che siano presenti tutti gli elementi for-
S2 15 min
2800 min
-1
• Verificate che l'apparecchio e gli accessory non pre-
sì
• In caso di reclami informare immediatamente la ditta
meccanico
1015 x 809 x 994
• Se possibile, conservate l'imballaggio fino alla sca-
mm
505/30/3,6 mm
• Prima dell'impiego, familiarizzare con l'apparecchio
Z40
65 kg
• Utilizzare solo pezzi originali per quanto riguarda
30 - 170 mm
250 - 1000 mm
IP 54
• In caso di ordinazioni, indicare i nostri codici di arti-
www.scheppach.com
:
pA
chio dalla confezione.
trasporto / imballo (se presenti).
niti.
sentino danni dovuti al trasporto.
trasportatrice. Non si accettano reclami successivi.
denza della garanzia.
con l'aiuto delle istruzioni per l'uso.
accessori e pezzi di ricambio o soggetti ad usura.
È possibile acquistare i pezzi di ricambio presso il
proprio rivenditore specializzato.
coli, il tipo e l'anno di costruzione dell'apparecchio.
I
: 115 dB(A)
WA
: 101 dB(A)
pA
4 dB(A)
IT | 47
