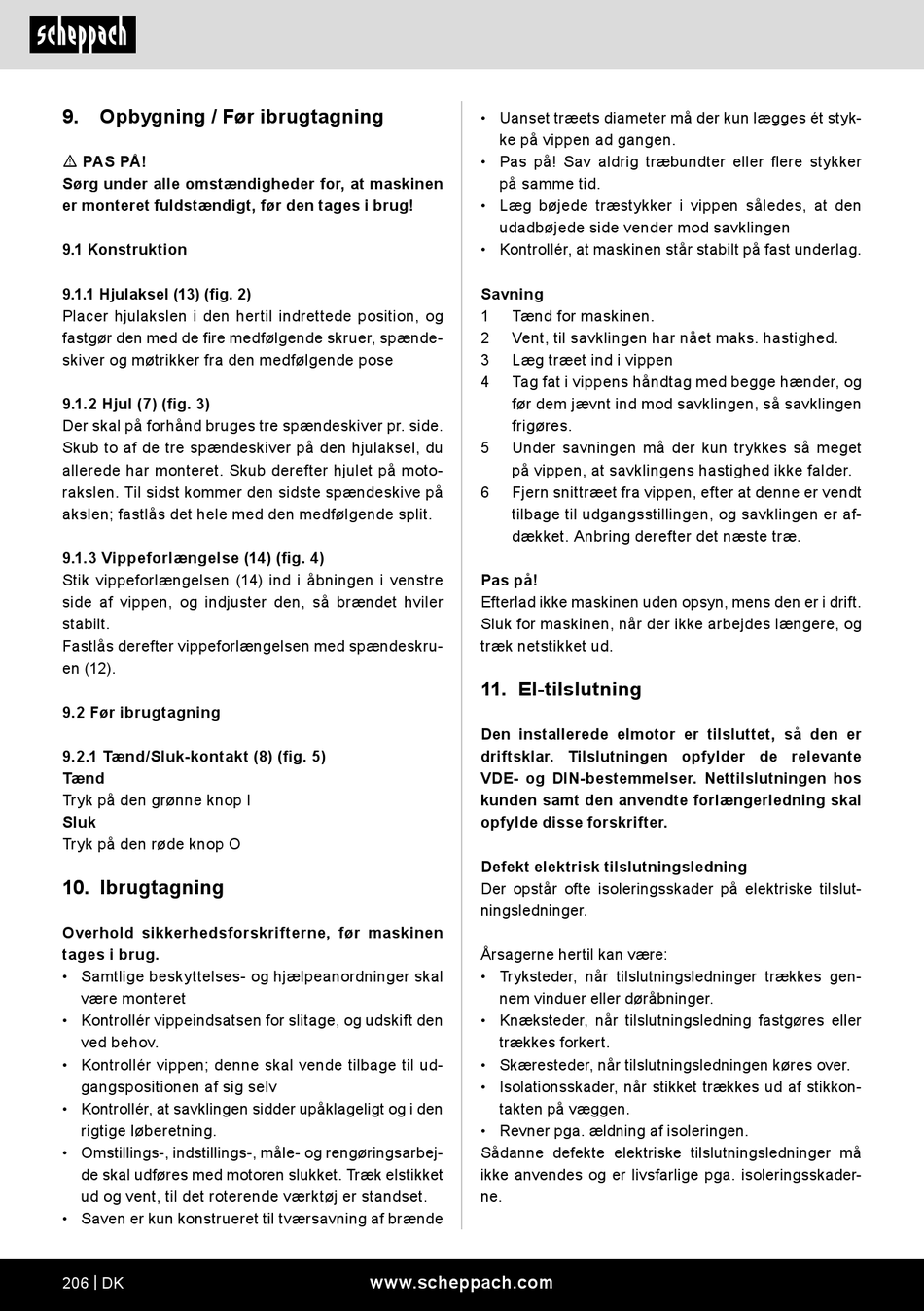

9. Opbygning / Før ibrugtagning
m PAS PÅ!
Sørg under alle omstændigheder for, at maskinen
er monteret fuldstændigt, før den tages i brug!
9.1 Konstruktion
9.1.1 Hjulaksel (13) (fig. 2)
Placer hjulakslen i den hertil indrettede position, og
fastgør den med de fire medfølgende skruer, spænde-
skiver og møtrikker fra den medfølgende pose
9.1.2 Hjul (7) (fig. 3)
Der skal på forhånd bruges tre spændeskiver pr. side.
Skub to af de tre spændeskiver på den hjulaksel, du
allerede har monteret. Skub derefter hjulet på moto-
rakslen. Til sidst kommer den sidste spændeskive på
akslen; fastlås det hele med den medfølgende split.
9.1.3 Vippeforlængelse (14) (fig. 4)
Stik vippeforlængelsen (14) ind i åbningen i venstre
side af vippen, og indjuster den, så brændet hviler
stabilt.
Fastlås derefter vippeforlængelsen med spændeskru-
en (12).
9.2 Før ibrugtagning
9.2.1 Tænd/Sluk-kontakt (8) (fig. 5)
Tænd
Tryk på den grønne knop I
Sluk
Tryk på den røde knop O
10. Ibrugtagning
Overhold sikkerhedsforskrifterne, før maskinen
tages i brug.
• Samtlige beskyttelses- og hjælpeanordninger skal
være monteret
• Kontrollér vippeindsatsen for slitage, og udskift den
ved behov.
• Kontrollér vippen; denne skal vende tilbage til ud-
gangspositionen af sig selv
• Kontrollér, at savklingen sidder upåklageligt og i den
rigtige løberetning.
• Omstillings-, indstillings-, måle- og rengøringsarbej-
de skal udføres med motoren slukket. Træk elstikket
ud og vent, til det roterende værktøj er standset.
• Saven er kun konstrueret til tværsavning af brænde
206 | DK
• Uanset træets diameter må der kun lægges ét styk-
ke på vippen ad gangen.
• Pas på! Sav aldrig træbundter eller flere stykker
på samme tid.
• Læg bøjede træstykker i vippen således, at den
udadbøjede side vender mod savklingen
• Kontrollér, at maskinen står stabilt på fast underlag.
Savning
1 Tænd for maskinen.
2 Vent, til savklingen har nået maks. hastighed.
3 Læg træet ind i vippen
4 Tag fat i vippens håndtag med begge hænder, og
før dem jævnt ind mod savklingen, så savklingen
frigøres.
5 Under savningen må der kun trykkes så meget
på vippen, at savklingens hastighed ikke falder.
6 Fjern snittræet fra vippen, efter at denne er vendt
tilbage til udgangsstillingen, og savklingen er af-
dækket. Anbring derefter det næste træ.
Pas på!
Efterlad ikke maskinen uden opsyn, mens den er i drift.
Sluk for maskinen, når der ikke arbejdes længere, og
træk netstikket ud.
11. El-tilslutning
Den installerede elmotor er tilsluttet, så den er
driftsklar. Tilslutningen opfylder de relevante
VDE- og DIN-bestemmelser. Nettilslutningen hos
kunden samt den anvendte forlængerledning skal
opfylde disse forskrifter.
Defekt elektrisk tilslutningsledning
Der opstår ofte isoleringsskader på elektriske tilslut-
ningsledninger.
Årsagerne hertil kan være:
• Tryksteder, når tilslutningsledninger trækkes gen-
nem vinduer eller døråbninger.
• Knæksteder, når tilslutningsledning fastgøres eller
trækkes forkert.
• Skæresteder, når tilslutningsledningen køres over.
• Isolationsskader, når stikket trækkes ud af stikkon-
takten på væggen.
• Revner pga. ældning af isoleringen.
Sådanne defekte elektriske tilslutningsledninger må
ikke anvendes og er livsfarlige pga. isoleringsskader-
ne.
