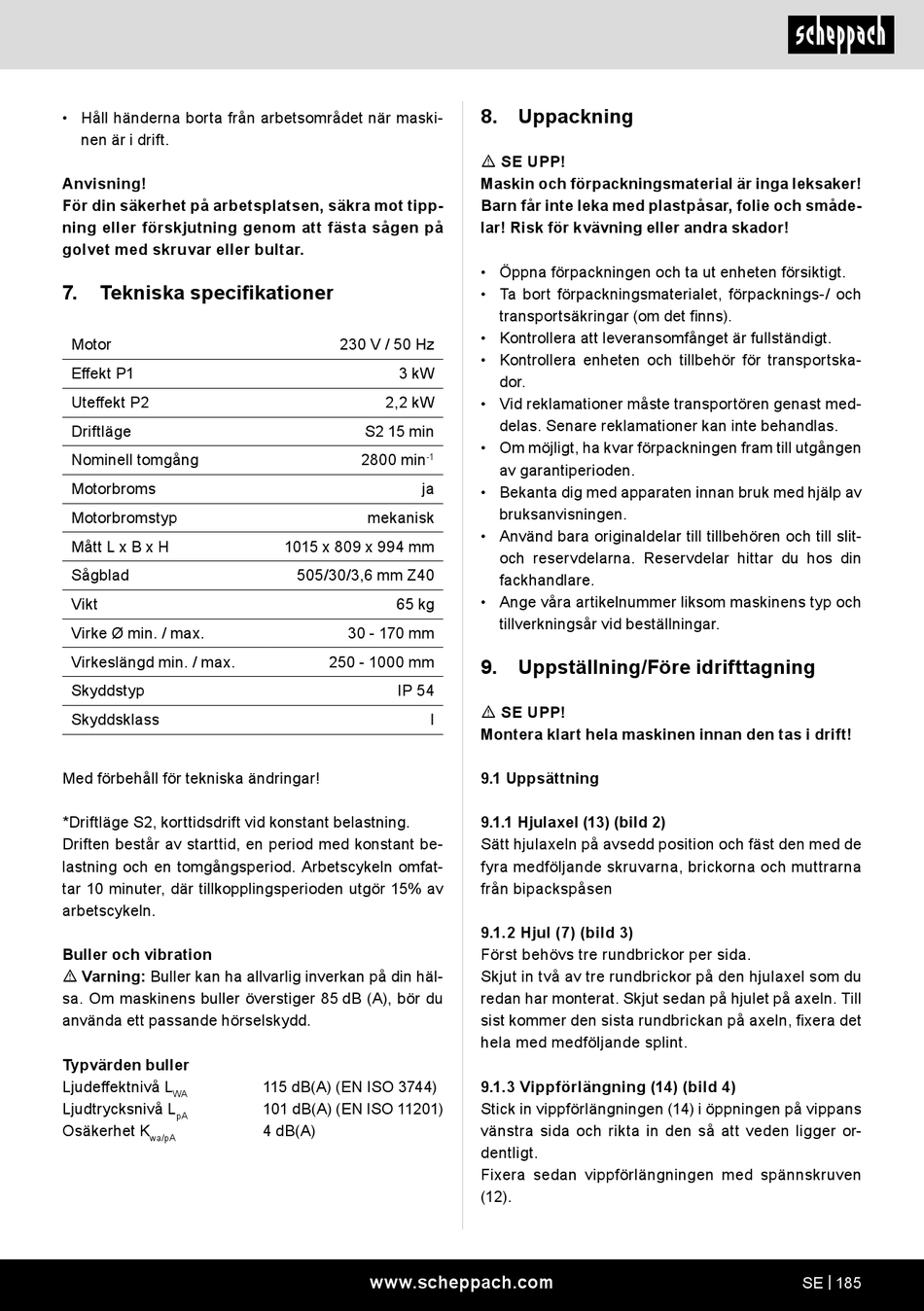

• Håll händerna borta från arbetsområdet när maski-
nen är i drift.
Anvisning!
För din säkerhet på arbetsplatsen, säkra mot tipp-
ning eller förskjutning genom att fästa sågen på
golvet med skruvar eller bultar.
7. Tekniska specifikationer
Motor
Effekt P1
Uteffekt P2
Driftläge
Nominell tomgång
Motorbroms
Motorbromstyp
Mått L x B x H
Sågblad
Vikt
Virke Ø min. / max.
Virkeslängd min. / max.
Skyddstyp
Skyddsklass
Med förbehåll för tekniska ändringar!
*Driftläge S2, korttidsdrift vid konstant belastning.
Driften består av starttid, en period med konstant be-
lastning och en tomgångsperiod. Arbetscykeln omfat-
tar 10 minuter, där tillkopplingsperioden utgör 15% av
arbetscykeln.
Buller och vibration
m Varning: Buller kan ha allvarlig inverkan på din häl-
sa. Om maskinens buller överstiger 85 dB (A), bör du
använda ett passande hörselskydd.
Typvärden buller
Ljudeffektnivå L
WA
Ljudtrycksnivå L
pA
Osäkerhet K
wa/pA
230 V / 50 Hz
3 kW
2,2 kW
S2 15 min
2800 min
-1
ja
mekanisk
1015 x 809 x 994 mm
505/30/3,6 mm Z40
65 kg
30 - 170 mm
250 - 1000 mm
IP 54
I
115 dB(A) (EN ISO 3744)
101 dB(A) (EN ISO 11201)
4 dB(A)
www.scheppach.com
8. Uppackning
m SE UPP!
Maskin och förpackningsmaterial är inga leksaker!
Barn får inte leka med plastpåsar, folie och småde-
lar! Risk för kvävning eller andra skador!
• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och
transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportska-
dor.
• Vid reklamationer måste transportören genast med-
delas. Senare reklamationer kan inte behandlas.
• Om möjligt, ha kvar förpackningen fram till utgången
av garantiperioden.
• Bekanta dig med apparaten innan bruk med hjälp av
bruksanvisningen.
• Använd bara originaldelar till tillbehören och till slit-
och reservdelarna. Reservdelar hittar du hos din
fackhandlare.
• Ange våra artikelnummer liksom maskinens typ och
tillverkningsår vid beställningar.
9. Uppställning/Före idrifttagning
m SE UPP!
Montera klart hela maskinen innan den tas i drift!
9.1 Uppsättning
9.1.1 Hjulaxel (13) (bild 2)
Sätt hjulaxeln på avsedd position och fäst den med de
fyra medföljande skruvarna, brickorna och muttrarna
från bipackspåsen
9.1.2 Hjul (7) (bild 3)
Först behövs tre rundbrickor per sida.
Skjut in två av tre rundbrickor på den hjulaxel som du
redan har monterat. Skjut sedan på hjulet på axeln. Till
sist kommer den sista rundbrickan på axeln, fixera det
hela med medföljande splint.
9.1.3 Vippförlängning (14) (bild 4)
Stick in vippförlängningen (14) i öppningen på vippans
vänstra sida och rikta in den så att veden ligger or-
dentligt.
Fixera sedan vippförlängningen med spännskruven
(12).
