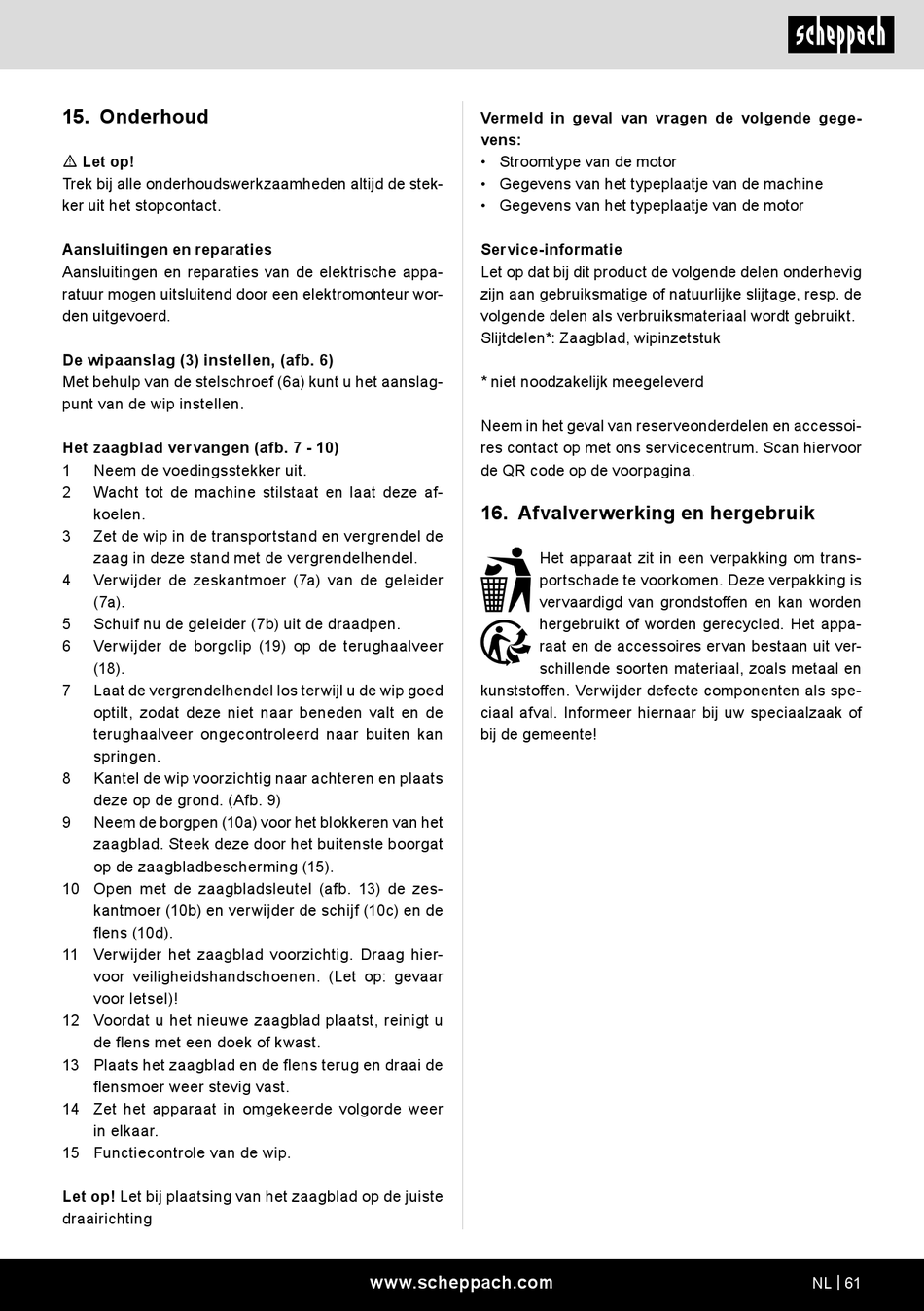

15. Onderhoud
m Let op!
Trek bij alle onderhoudswerkzaamheden altijd de stek-
ker uit het stopcontact.
Aansluitingen en reparaties
Aansluitingen en reparaties van de elektrische appa-
ratuur mogen uitsluitend door een elektromonteur wor-
den uitgevoerd.
De wipaanslag (3) instellen, (afb. 6)
Met behulp van de stelschroef (6a) kunt u het aanslag-
punt van de wip instellen.
Het zaagblad vervangen (afb. 7 - 10)
1 Neem de voedingsstekker uit.
2 Wacht tot de machine stilstaat en laat deze af-
koelen.
3 Zet de wip in de transportstand en vergrendel de
zaag in deze stand met de vergrendelhendel.
4 Verwijder de zeskantmoer (7a) van de geleider
(7a).
5 Schuif nu de geleider (7b) uit de draadpen.
6 Verwijder de borgclip (19) op de terughaalveer
(18).
7 Laat de vergrendelhendel los terwijl u de wip goed
optilt, zodat deze niet naar beneden valt en de
terughaalveer ongecontroleerd naar buiten kan
springen.
8 Kantel de wip voorzichtig naar achteren en plaats
deze op de grond. (Afb. 9)
9 Neem de borgpen (10a) voor het blokkeren van het
zaagblad. Steek deze door het buitenste boorgat
op de zaagbladbescherming (15).
10 Open met de zaagbladsleutel (afb. 13) de zes-
kantmoer (10b) en verwijder de schijf (10c) en de
flens (10d).
11 Verwijder het zaagblad voorzichtig. Draag hier-
voor veiligheidshandschoenen. (Let op: gevaar
voor letsel)!
12 Voordat u het nieuwe zaagblad plaatst, reinigt u
de flens met een doek of kwast.
13 Plaats het zaagblad en de flens terug en draai de
flensmoer weer stevig vast.
14 Zet het apparaat in omgekeerde volgorde weer
in elkaar.
15 Functiecontrole van de wip.
Let op! Let bij plaatsing van het zaagblad op de juiste
draairichting
Vermeld in geval van vragen de volgende gege-
vens:
• Stroomtype van de motor
• Gegevens van het typeplaatje van de machine
• Gegevens van het typeplaatje van de motor
Service-informatie
Let op dat bij dit product de volgende delen onderhevig
zijn aan gebruiksmatige of natuurlijke slijtage, resp. de
volgende delen als verbruiksmateriaal wordt gebruikt.
Slijtdelen*: Zaagblad, wipinzetstuk
* niet noodzakelijk meegeleverd
Neem in het geval van reserveonderdelen en accessoi-
res contact op met ons servicecentrum. Scan hiervoor
de QR code op de voorpagina.
16. Afvalverwerking en hergebruik
Het apparaat zit in een verpakking om trans-
portschade te voorkomen. Deze verpakking is
vervaardigd van grondstoffen en kan worden
hergebruikt of worden gerecycled. Het appa-
raat en de accessoires ervan bestaan uit ver-
schillende soorten materiaal, zoals metaal en
kunststoffen. Verwijder defecte componenten als spe-
ciaal afval. Informeer hiernaar bij uw speciaalzaak of
bij de gemeente!
