3.4.2
Positionen der Maschine
Allgemein:
Stop-Motore benötigen einen Positionsgeber, der an der Hauptwelle die
mechanische Stellung der Maschine abgreift und an die Steuerung des Motors
übermittelt. Damit kann z. B. der Fadenabschneider in immer exakt derselben
Nadel-Greifer-Stellung elektrisch angesteuert werden. (Fig. 2)
Die richtige Stellung vom Positionsgeber zum Flansch ist mit einem Lackpunkt
gekennzeichnet.

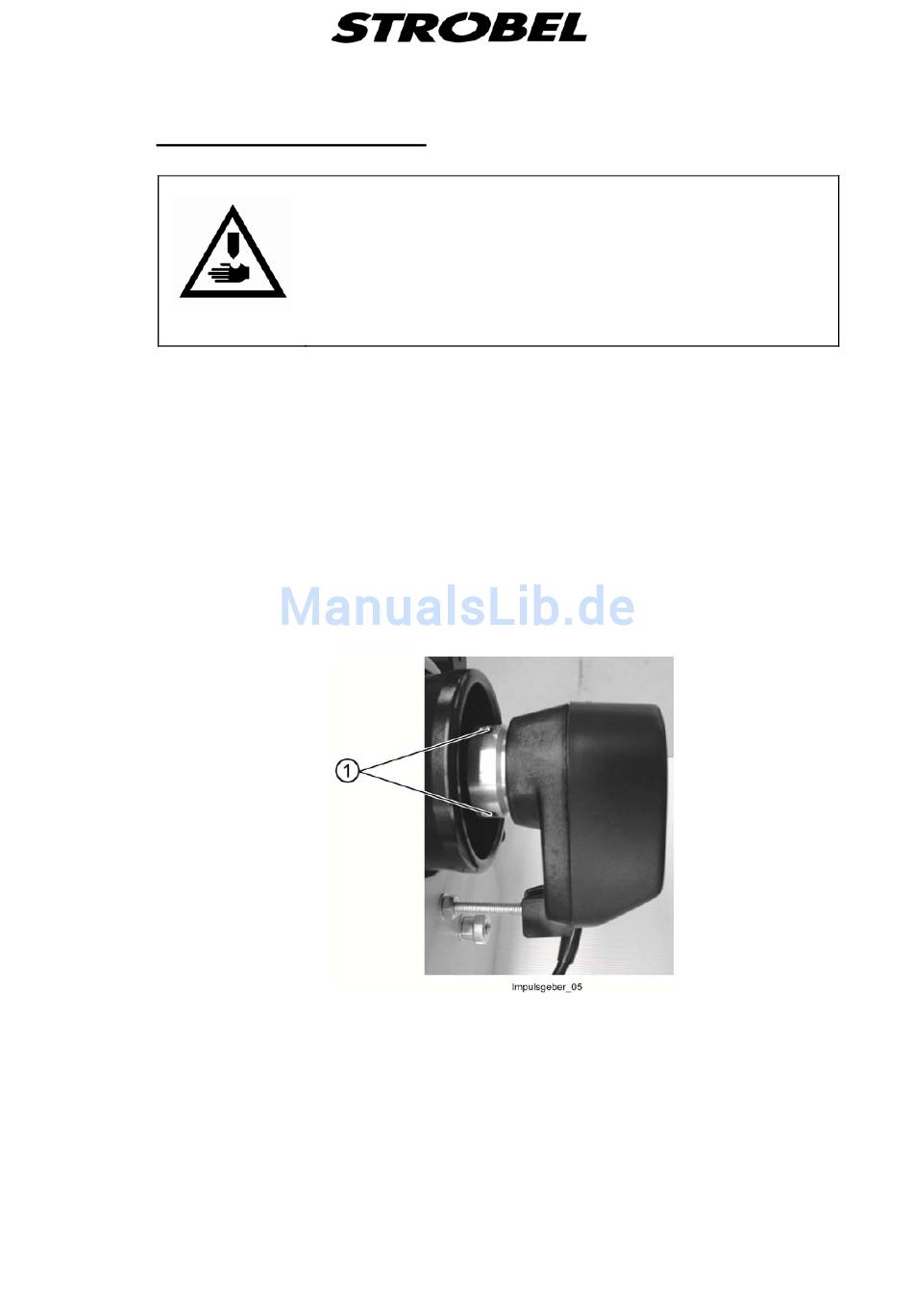

Zum Verstellen oder Abnehmen die beiden Klemmschrauben (1), Fig. 2 lösen.
Vor Inbetriebnahme diese wieder gut festziehen.
Fig. 2
Bei Positionierung mit Drücker-Rückstellung dreht der Motor nach dem
Fadenabschneiden einen bestimmten Wert zurück, um das Einführen des
Nähgutes zu erleichtern. Die Einstellung des Positionsgebers bleibt hiervon
unberührt.
V O R S I C H T ! Verletzungsgefahr!
Gefahr von Fingerquetschungen und Nadeldurchstichen
sowie Einzug von Kleidungsstücken.
Beim Einstellen des Positionsgebers und Prüfen der
Position bei eingeschalteter Maschine Finger und Hände
von beweglichen Teilen fernhalten.
12
BA_VEB100-1-2-2W-4-5_A2-1_180117_de
