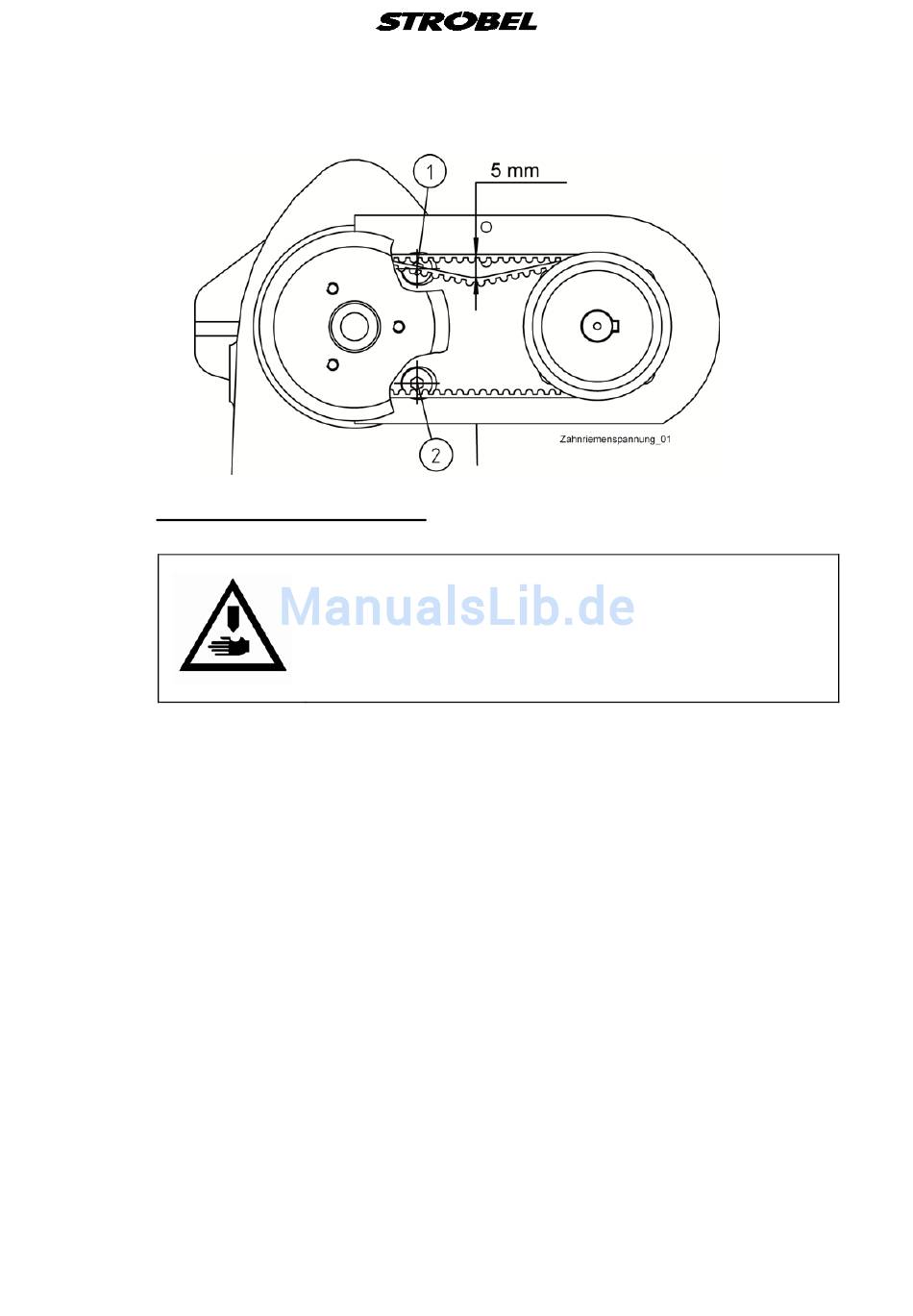

Fig. 4
3.4.2
Positionen der Maschine
Maschine mit oder ohne pneumatische Lüftung:
Die Maschine benötigt eine Nadelposition und je nach Nähantrieb evtl. noch
eine Referenzposition.
Referenzposition:
Die Referenzposition muss so eingestellt werden, dass die Spitze der
Nadel in Richtung rechten Einstich mit der inneren Kante des
Nadelgleitplättchens abschließt.
Nadelposition (bei Halt in und außerhalb der Naht):
Die Nadelposition muss so eingestellt werden, dass bei Stillstand der
Maschine und geöffneter Lüftung die Spitze der Nadel in Richtung rechten
Einstich steht und Taucher, Transporteur und Presserplatte sich auf einer
Höhe befinden (die Position befindet sich ca. 8 mm nach dem oberen
Nadel-Wendepunkt).
Hinweise für Nähantriebe die über zwei Nadelpositionen verfügen:
Die o. g. Nadelposition ist am Nähantrieb die Position 2.
Die Position 1 am Nähantrieb sollte dann so eingestellt werden, dass bei
Stillstand der Maschine die Spitze der Nadel in Richtung linken Ausstich
ca. 3 mm nach dem unteren Nadel-Wendepunkt steht.
V O R S I C H T ! Verletzungsgefahr!
Durch Einzug von Kleidungsstücken oder Haaren sowie
Gefahr von Fingerquetschungen und Nadeldurchstichen!
Beim Prüfen der Positionen, bei eingeschalteter Maschine,
Finger und Hände von beweglichen Teilen fernhalten.
14
BA_310D-R_3100D-R_A16-3_180619_de
