3.3
Drehrichtung der Maschine
Die richtige Drehung des Handrades ist in Blickrichtung zu diesem im
Uhrzeigersinn.
3.4
Motorantrieb über Keilriemen
3.4.1
Spannung des Keilriemens
Das Spannen des Keilriemens erfolgt durch Schwenken des Motors unter der
Tischplatte nach Lösen der Befestigungsmutter mit SW 24, (1) in Fig. 1.
Der Keilriemen darf, besonders beim Stop-Motor, nicht zu sehr gespannt sein.
Er soll sich durch leichten Daumendruck etwa 2 cm durchdrücken lassen.
Zu geringe Keilriemenspannung kann die Positionierung der Maschine
verschlechtern und damit den Funktionsablauf beeinträchtigen.

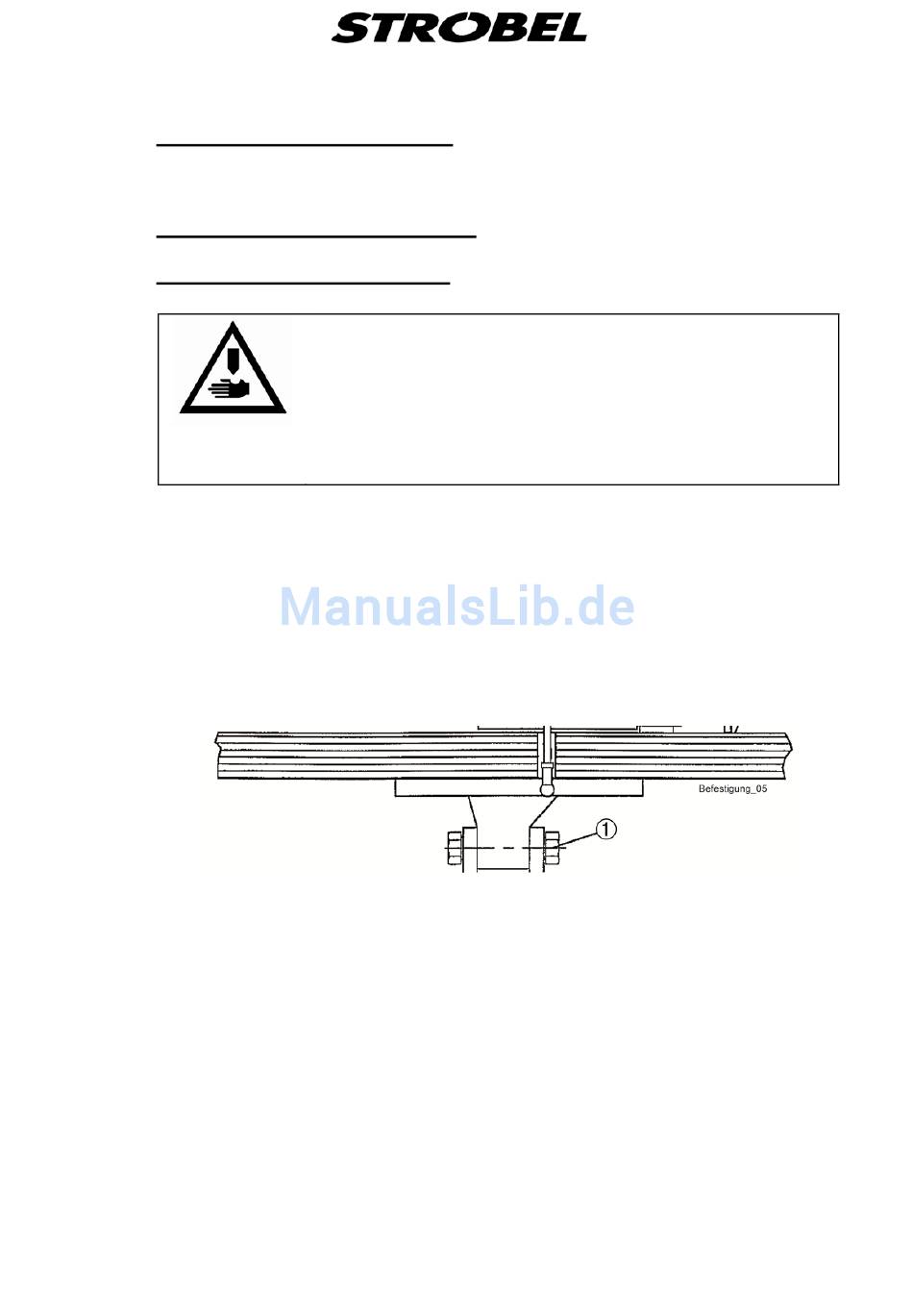

Fig. 1
V O R S I C H T ! Verletzungsgefahr!
Zum Prüfen der Riemenspannung Maschine elektrisch
abschalten. Maschine nicht ohne Riemenschutz betreiben.
Sonst G E F A H R
Körperverletzungen und des Einzugs von
Kleidungsstücken.
11
von Fingerquetschungen, von
BA_VEB100-1-2-2W-4-5_A2-1_180117_de
