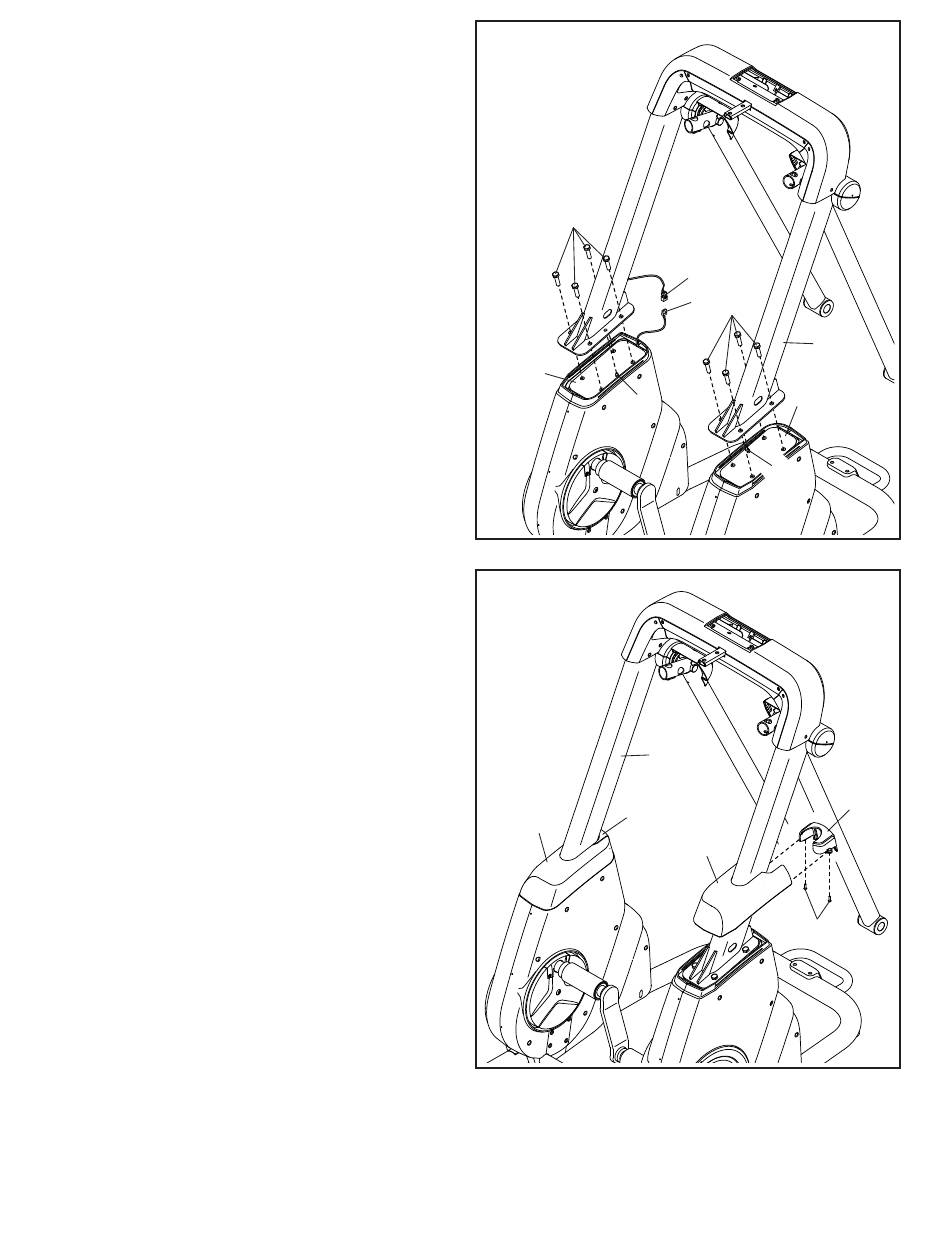

3. Klemmen Sie die Kabel nicht ein. Mit der Hilfe
von einer oder zwei weiteren Personen setzen
Sie den Pfosten (4) auf die Stifte (A), die sich am
Rahmen (2) befinden.
Befestigen Sie den Pfosten (4) mit acht M10 x
35mm Schrauben (123). Drehen Sie anfangs
alle acht Schrauben lose ein, dann ziehen Sie
diese fest.
Dann verbinden Sie das 41" Kabel (52)
im Pfosten (4) mit dem 17" Kabel (51) im
Rahmen (2).
WICHTIG: Die Steckverbinder der Kabel soll-
ten ohne Schwierigkeit ineinandergleiten und
mit einem hörbaren Klicken einschnappen.
Damit Ihr Trainingscomputer ordnungsgemäß
funktionieren kann, müssen die Kabel korrekt
angeschlossen werden.
4. Identifizieren Sie die rechte Schutzabdeckung
(36) und die rechte vordere Schutzabdeckung
(47). Befestigen Sie diese um die rechte
Seite des Pfostens (4) mit zwei M4 x 16mm
Schrauben (141). Dann drücken Sie die
Schutzabdeckungen bis zum Einrasten an.
Klemmen Sie die Kabel nicht ein. Befestigen
Sie die linke Schutzabdeckung (35) und die
linke vordere Schutzabdeckung (43) auf
die gleiche Weise um die linke Seite des
Pfostens (4).
3
Klemmen
Sie die
Kabel nicht
ein.
123
2
A
4
Klemmen
Sie die
Kabel nicht
ein.
43
35
8
52
51
123
4
2
A
4
36
141
47
