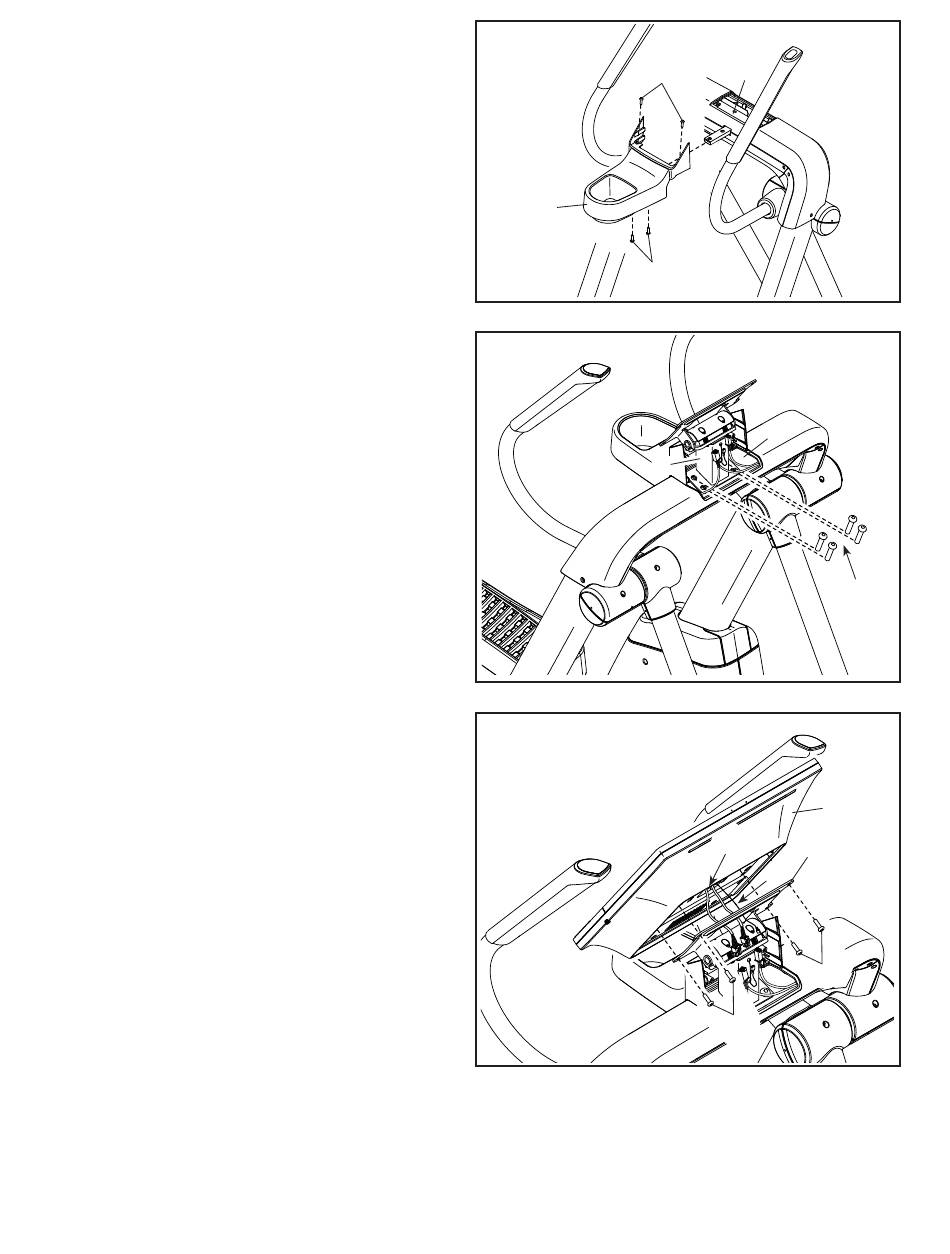

9. Befestigen Sie die Utensilienablage (111) mit
zwei M4 x 16mm Schrauben (141) von unten am
Pfosten (4).
Zum Schluss befestigen Sie die Utensilienablage
(111) mit zwei weiteren M4 x 16mm
Schrauben (141).
10. Klemmen Sie die Kabel nicht ein. Richten Sie
die Computerbefestigung (5) wie abgebildet
aus und halten Sie diese an den Pfosten (4).
Befestigen Sie den Trainingscomputer mit vier
M10 x 45mm Schrauben (124). Drehen Sie
zunächst alle vier Schrauben lose ein und
ziehen Sie diese anschließend fest.
11. Halten Sie den Trainingscomputer (174)
Computerhalterung (169). Führen Sie die zwei
Computerkabel (B) und das Trainingscomputer-
Erdungskabel (C) durch die Öffnung an der
Computerhalterung hindurch.
Klemmen Sie die Kabel nicht ein. Befestigen
Sie den Trainingscomputer (174) mit vier
M6 x 12mm Linsenkopfschrauben (138) an der
Computerhalterung (169). Drehen Sie zunächst
alle vier Linsenkopfschrauben lose ein, dann
ziehen Sie diese fest.
9
111
141
10
11
11
4
141
4
5
174
B
169
C
138
138
124
