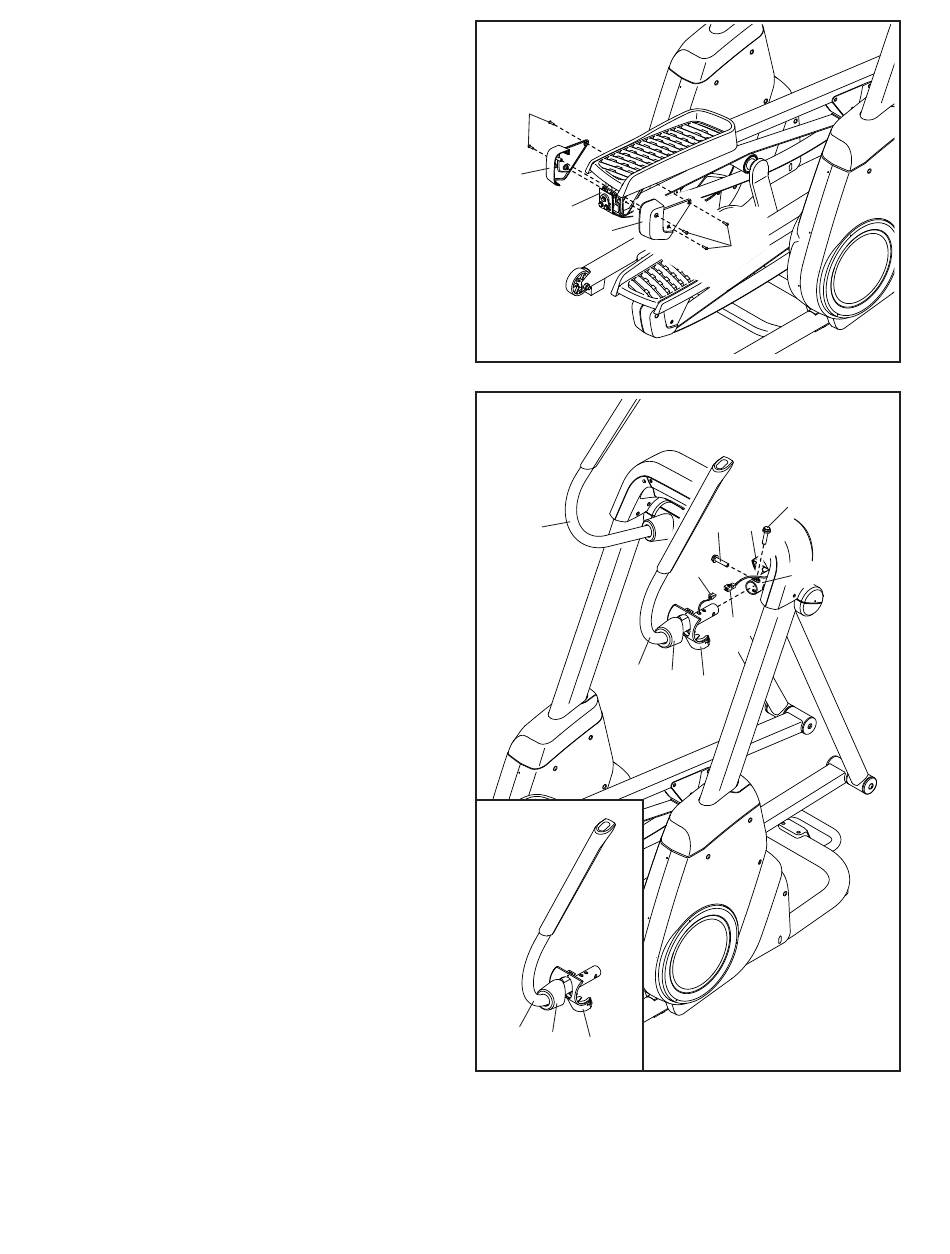

7. Identifizieren Sie eine linke hintere
Riemenabdeckung (24) und eine rechte hintere
Riemenabdeckung (25). Befestigen Sie diese
Teile mit fünf M4 x 16mm Schrauben (141) am
linken Pedalarm (14). Drehen Sie anfangs alle
Schrauben lose ein, dann ziehen Sie diese
fest.
Wiederholen Sie diesen Schritt auf der rech-
ten Seite des Ellipsentrainers.
8. Siehe Nebenbild. Identifizieren Sie die rechte
Griffstange (17), eine Griffstangenabdeckung
(40) und die rechte hintere Schenkelabdeckung
(44). Schieben Sie die Griffstangenabdeckung
und die rechte hintere Schenkelabdeckung auf
die rechte Griffstange.
Während eine zweite Person die rechte
Griffstange (17) in der abgebildeten Position hält,
verbinden Sie das rechte Steuerungskabel (50)
mit dem Verlängerungs-Steuerungskabel (57).
WICHTIG: Die Steckverbinder der Kabel soll-
ten ohne Schwierigkeit ineinandergleiten und
mit einem hörbaren Klicken einschnappen.
Damit Ihr Ellipsentrainer ordnungsgemäß
funktionieren kann, müssen die Kabel korrekt
angeschlossen werden.
Vermeiden Sie es, die Kabel einzuklemmen.
Führen Sie die rechte Griffstange (17) in den
rechten Schwenkschenkel (13) und befestigen
Sie diese mit zwei M10 x 42mm Bolzen (119).
Ziehen Sie die Bolzen fest.
Drücken Sie dann die rechte hintere
Schenkelabdeckung (44) auf die rechte vor-
dere Schenkelabdeckung (45) und stecken
Sie die Steckverbinder an den Kabeln
(50, 57) in die Abdeckungen. Dann schieben
Sie die Griffstangen-Abdeckung (40) bis zum
Einrasten an.
Wiederholen Sie diesen Schritt mit der linken
Griffstange (16).
7
141
24
14
25
8
16
17
17
40
44
10
141
Klemmen Sie die
Kabel nicht ein.
119
45
119
50
13
57
40
44
