Montage
Setzen Sie die Batterien in das Gerätegehäuse ein. Laden Sie die
Batterie des Monitors, verbinden Sie die Kamera und den Schlauch mit
dem Gehäuse und setzen Sie die micro SD-Karte ein. Montieren Sie
sonstiges Zubehör je nach Bedarf.

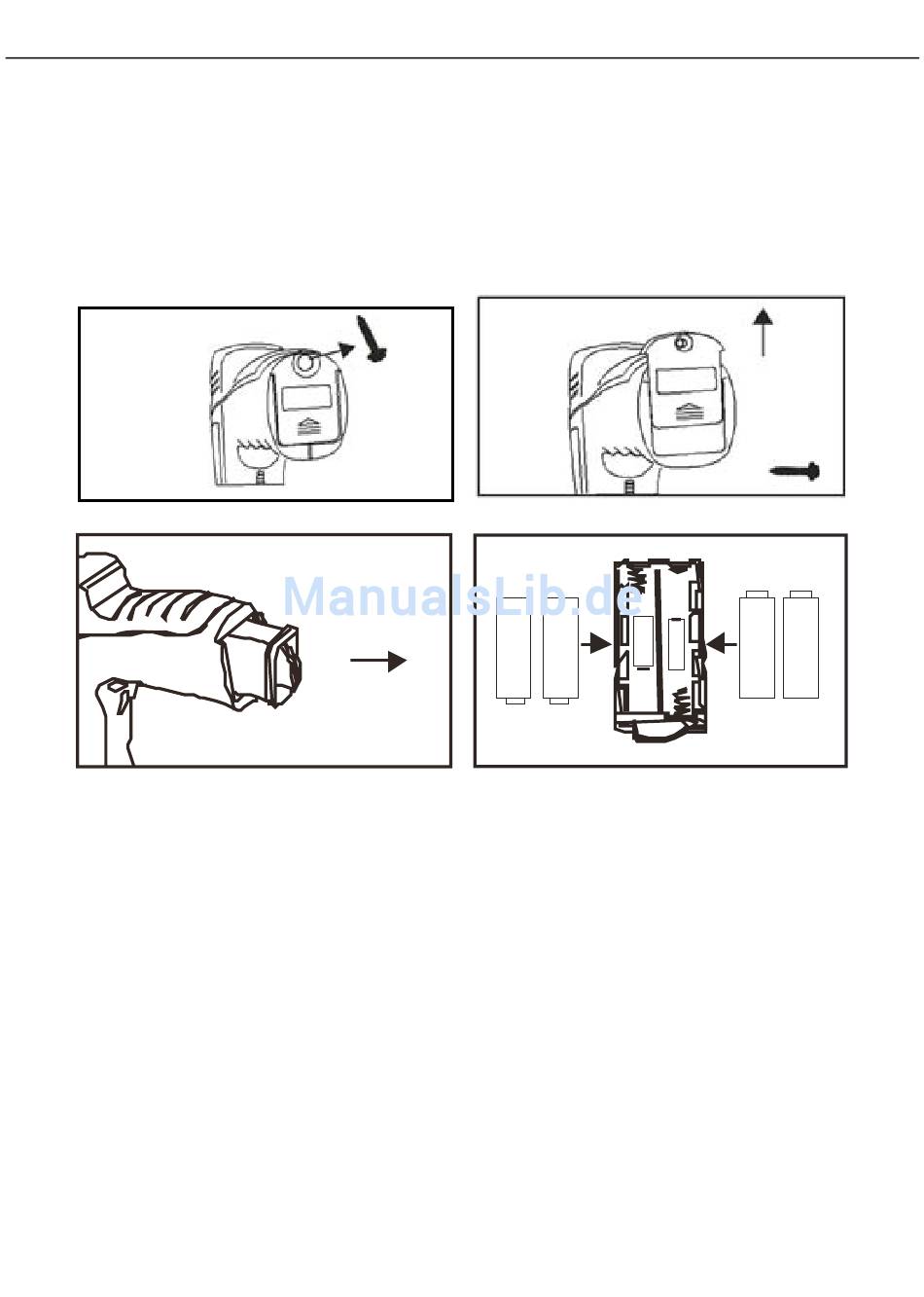

Einsetzen der Batterien
Verbinden der Monitor-Stromversorgung
Der Monitor besitzt eine wiederaufladbare Batterie. Stecken Sie den
AC-Adapter ein und verbinden Sie das Kabel mit dem DC5V-
Anschluss des Monitors. Die Betriebsanzeige leuchtet rot auf (oder
das Batteriestandsanzeige-Icon auf dem Monitor fängt, den
Ladevorgang anzeigend, an zu blinken. Das Icon schaltet sich ab,
wenn die Batterie vollständig aufgeladen ist).
Verbinden der Kamera und des Schlauchs
Verbinden Sie den Kameraschlauch mit dem Gerätegehäuse und
vergewissern Sie sich, dass die zusammenzusetzenden Enden richtig
ausgerichtet sind. Sind diese miteinander verbunden, ziehen Sie den
Rändelknopf an, um die Verbindung zu festigen.
5
BR200-BR250-EU-GE-V7.0 5/11
