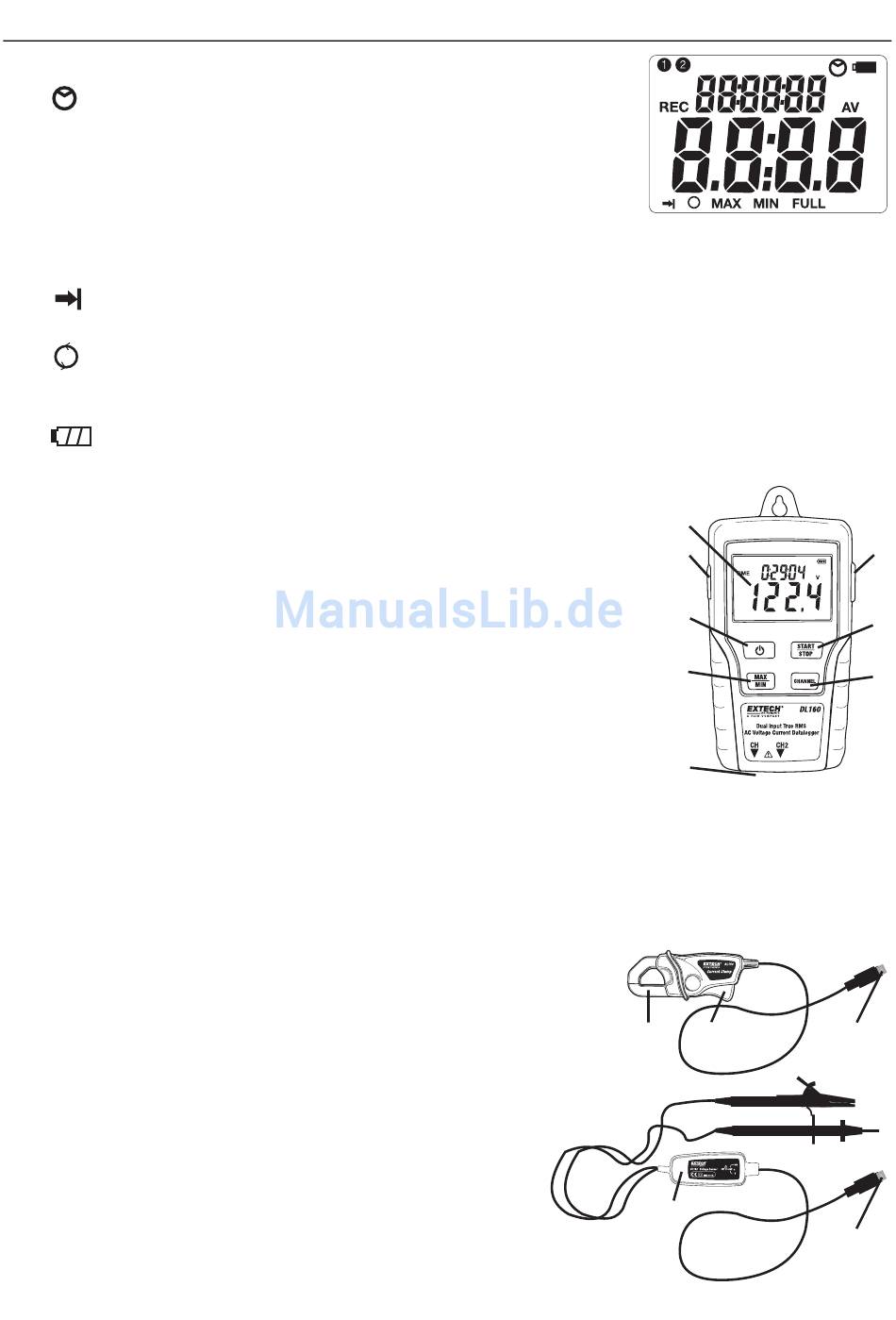

Beschreibung und Funktion der Tasten
1. Beschreibung der Anzeigen auf dem LCD Bildschirm
Automatische Abschaltung (gilt nicht während der
Aufnahme): Das Messgerät schaltet sich ohne einen
Tastendruck automatisch nach 5 Min. aus.
REC:
Aufzeichnungsstatus. Nachdem Sie mit Hilfe der Software
den Aufzeichnungsmodus eingerichtet haben, halten Sie die
START/STOP Taste langer als 4 Sekunden gedrückt und
beginnen sie mit der Aufzeichnung. Angezeigt wird folgendes Symbol, welches darauf
hinweist, daß das Messgerät Daten aufzeichnet. Um die Aufzeichnung zu beenden, halten
Sie dieselbe Taste noch einmal länger als 4 Sekunden gedrückt.
Aufzeichnung bis full (voll) eingestellt. Wenn der Datenspeicher voll ist, beendet der
Datenlogger die Aufzeichnung.
Daueraufzeichnung eingestellt. Wenn der Datenspeicher voll ist, werden die ältesten
Daten überschrieben.
FULL
Datenspeicher ist voll, Aufzeichnung wird beendet.
Batteriestandsanzeige: Bei vollständig gefüllter Anzeige (schwarz) ist die Batterie
vollständig geladen. Ist nur ein Bereich gefüllt, ist die Batterie verbraucht und sollte
durch eine neue ersetzt werden.
2. Anschlussbuchse für Netzteil
3. ON/OFF(EIN/AUS) Taste
4. MAX/MIN : Betätigen Sie die Taste einmal um den MAX (maximalen)
Messwert anzuzeigen . Betätigen Sie die Taste noch einmal um den MIN
(minimalen) Messwert anzuzeigen. Wird diese Taste ein drittes Mal
betätigt, verlassen Sie den MAX/MIN Modus. Das Messgerät verlässt den
MAX/MIN Modus automatisch nach 10 Sekunden, wenn keine Taste
betätigt wurde.
5. CH Eingangsbuchse: Setzen Sie die Strom- oder
Spannungssensoren in diesen Anschluss ein, um Daten zu messen
oder aufzunehmen.
6. CHANNEL: Wählt den Kanal zur Anzeige auf dem LCD.
7. START/STOP: Nachdem der Datenlogger durch die Software eingestellt wurde drücken Sie die
START/STOP Taste für 4 Sekunden, um mit der Aufnahme zu beginnen. Drücken Sie die Taste
nochmals für 4 Sekunden, um die Aufnahme zu beenden. Die Aufnahme kann nicht wieder begonnen
werden, bis die Daten an die Software übermittelt wurden.
8. USB Port
9. Wechselstromzangenbacken : Für Wechselstrommessungen
bis 200 A umfassen Sie eine einfache Leitung mit den Backen
der Stromzange
10. Stromzangeöffnungstaste:
11. CH Stecker:
12. Wechselspannungsprüfspitzen oder -Abgreifklemmen
13. Spannungsmessmodul
14. CH Stecker
3
1
2
3
4
5
9
10
12
13
DL160-EU-GE-V1.2-4/12
8
7
6
11
14
