Elektrische Installation

6 Elektrische Installation
6.1

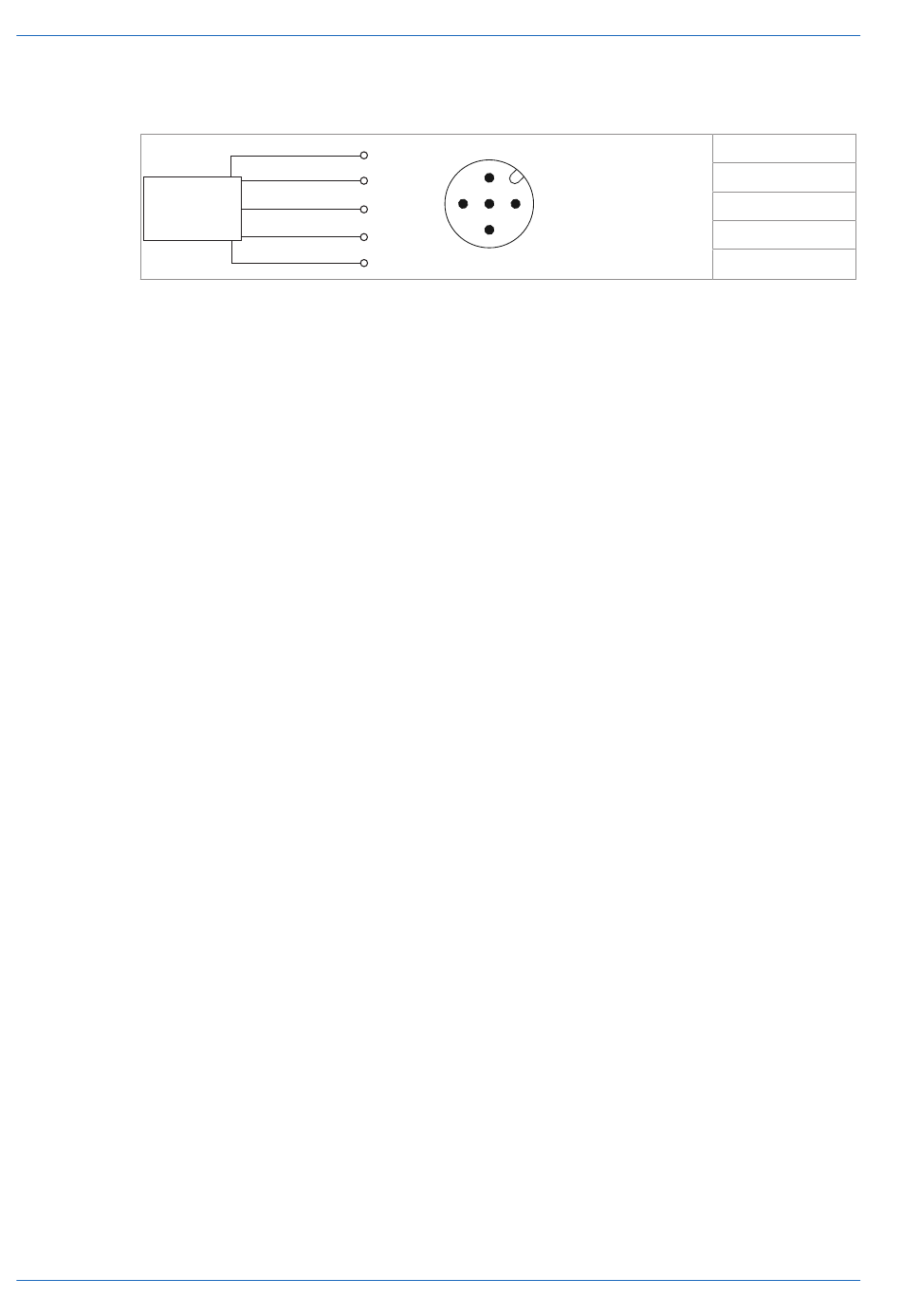

Steckerbelegung/Anschlussbild

RS485
6.2

Sensor elektrisch anschliessen

Vorgehen:
a) Stellen Sie die Spannungsfreiheit sicher.
b) Schliessen Sie den Sensor gemäss der Steckerbelegung an.
16
BN (1)
+Vs
WH (2)
Rx/Tx-
BU (3)
0 V
BK (4)
Rx/Tx+
GY (5)
control input
Betriebsanleitung
2
5
3 1
4
Baumer
1 – Brown
2 – White
3 – Blue
4 – Black
5 – Grey
OM60 Modbus | V2
