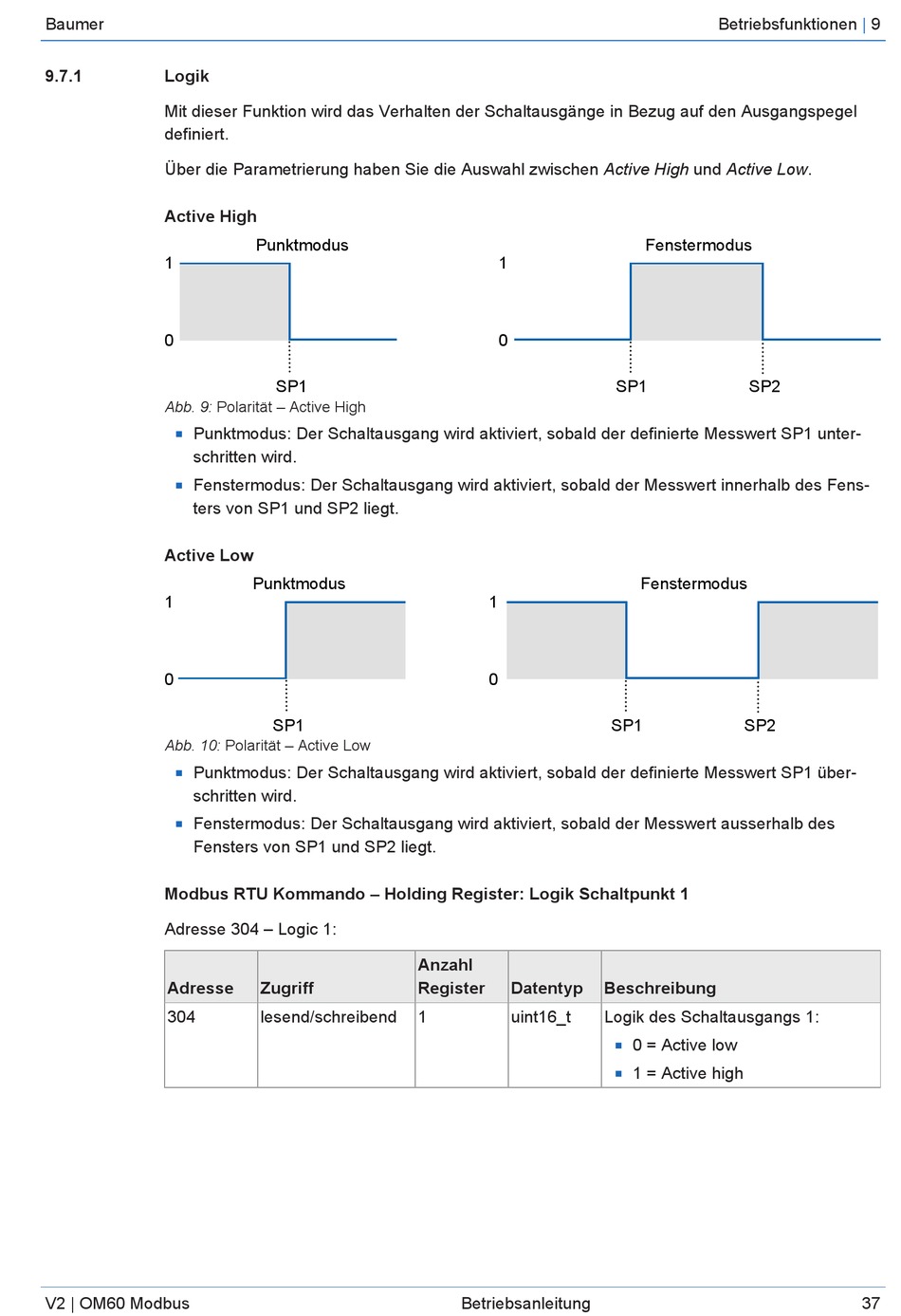

9.7.1

Logik

Mit dieser Funktion wird das Verhalten der Schaltausgänge in Bezug auf den Ausgangspegel
definiert.
Über die Parametrierung haben Sie die Auswahl zwischen Active High und Active Low.
Active High
1
0
Abb. 9: Polarität – Active High
Punktmodus: Der Schaltausgang wird aktiviert, sobald der definierte Messwert SP1 unter-
n
schritten wird.
Fenstermodus: Der Schaltausgang wird aktiviert, sobald der Messwert innerhalb des Fens-
n
ters von SP1 und SP2 liegt.
Active Low
1
0
Abb. 10: Polarität – Active Low
Punktmodus: Der Schaltausgang wird aktiviert, sobald der definierte Messwert SP1 über-
n
schritten wird.
Fenstermodus: Der Schaltausgang wird aktiviert, sobald der Messwert ausserhalb des
n
Fensters von SP1 und SP2 liegt.
Modbus RTU Kommando – Holding Register: Logik Schaltpunkt 1
Adresse 304 – Logic 1:
Adresse
304
V2 | OM60 Modbus
Punktmodus
SP1
Punktmodus
SP1
Anzahl
Zugriff Register
lesend/schreibend 1
1
0
SP1
1
0
SP1
Datentyp Beschreibung
uint16_t Logik des Schaltausgangs 1:
n
n
Betriebsanleitung
Betriebsfunktionen
Fenstermodus
SP2
Fenstermodus
SP2
0 = Active low
1 = Active high
