Elektrische Integration

Der Sensor kann direkt an ein12VDC oder ein 24VDC Bordnetz angeschlossen werden. Der
zulässige Versorgungsspannungsbereich ist +VS = 9VDC .... 32VDC. Eine zentrale Span-
nungsbegrenzung im Bordnetz (auf 35V bei 12VDC bzw. auf 58V bei 24VDC Nennspannung)
ist erforderlich. Das Produkt darf nicht zur direkten Steuerung und Änderung des Funktions-
zustands der Maschine verwendet werden. Informationen zum Betrieb während der Mo-
torstartphase und weitere technische Details entnehmen Sie bitte dem Datenblatt. Vor dem
elektrischen Anschluss des Produkts muss das System spannungsfrei geschaltet sein. Der
zulässige Biegeradius des verwendeten Kabels darf nicht überschritten werden. Das Gerät
muss durch ein externes R/C oder eine externe Sicherung angemessen geschützt sein. In
einer industriellen Umgebung muss das Gerät durch ein externes R/C- oder eine gelistete
Sicherung mit einer maximalen Nennleistung von 100W/Vp oder max. 5A unter 20VDC ge-
schützt sein und ein UL Class 2 Netzteil verwendet werden.

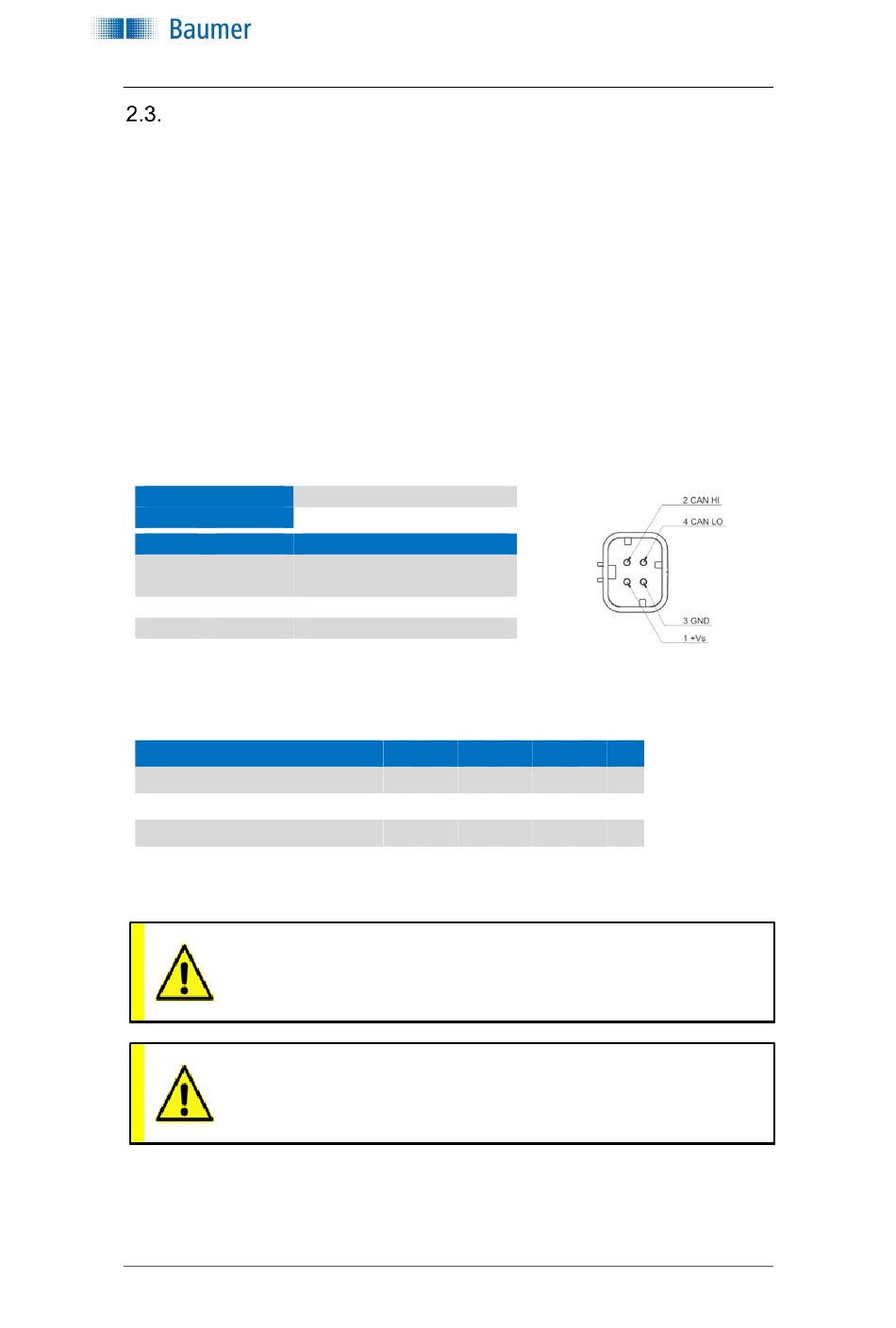

Tab 3 Steckerbelegung
Steckerbuchse
Gegenstecker
Pin Code
1 +Vs
2 CAN HI
3 GND
4 CAN LO
Dieses Produkt kann an Bordnetzen verwendet werden, welche diese Anforderungen erfüllen:
Tab 4 Elektrische Transienten im Bordnetz
Testpuls (ISO 7637-2, ISO 16750-2)
Schärfegrad
Funktionaler Status (12 VDC Bordnetz)
Funktionaler Status (24 VDC Bordnetz)
Für Testinstallationen kann das Kabel mit der Bestellnummer 11213075 (ZCABL-
ALL.AMP0300) verwendet werden.
VORSICHT!
Das Produkt darf nicht zur direkten Steuerung und Änderung des
Funktionszustands der Maschine verwendet werden.
VORSICHT!
Das Produkt darf nicht während der Motorstartphase betrieben wer-
den.
R600V.DAH5_multiobject_manual_1.0 (DE).docm
Letzte Überarbeitung: 12. August 20
Betriebsanleitung R600V.DAH5 Multiobjekt (DE)
Ampseal 16 4P (776536-1)
Ampseal 16 4P (776524-1)
Beschreibung
Positive Supply voltage (12VDC /
24VDC nominal)
CAN High
Ground (supply voltage)
CAN Low
1 2a 2b
IV III IV
C A C
C A C
3a 3b 4 5b
III III III --
A A C A
A A C A
Seite 15 von 36
