9.11

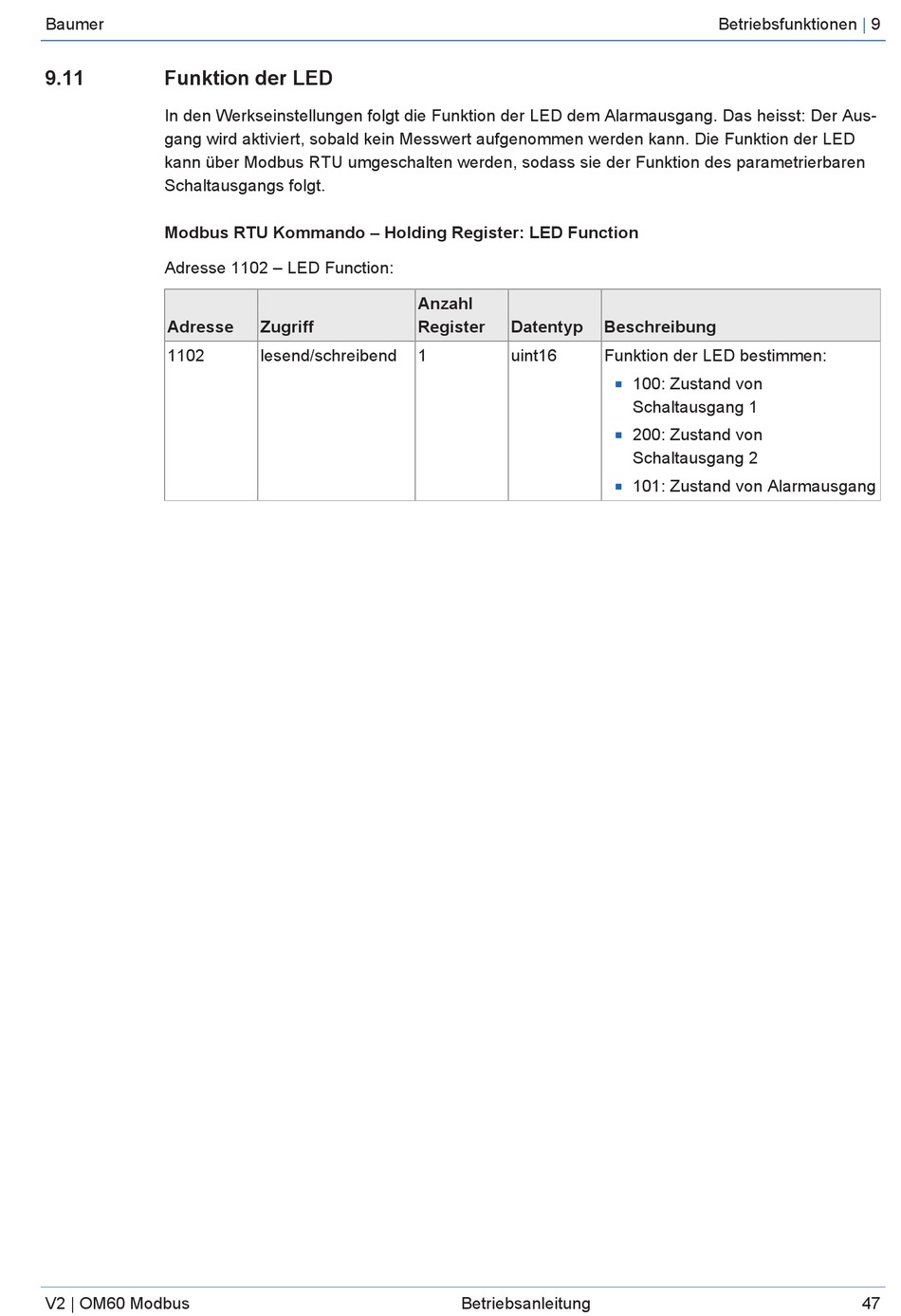

Funktion der LED

In den Werkseinstellungen folgt die Funktion der LED dem Alarmausgang. Das heisst: Der Aus-
gang wird aktiviert, sobald kein Messwert aufgenommen werden kann. Die Funktion der LED
kann über Modbus RTU umgeschalten werden, sodass sie der Funktion des parametrierbaren
Schaltausgangs folgt.
Modbus RTU Kommando – Holding Register: LED Function
Adresse 1102 – LED Function:
Adresse
1102
V2 | OM60 Modbus
Anzahl
Zugriff Register
lesend/schreibend 1
Datentyp Beschreibung
uint16 Funktion der LED bestimmen:
n
n
n
Betriebsanleitung
Betriebsfunktionen
100: Zustand von
Schaltausgang 1
200: Zustand von
Schaltausgang 2
101: Zustand von Alarmausgang
| 9
