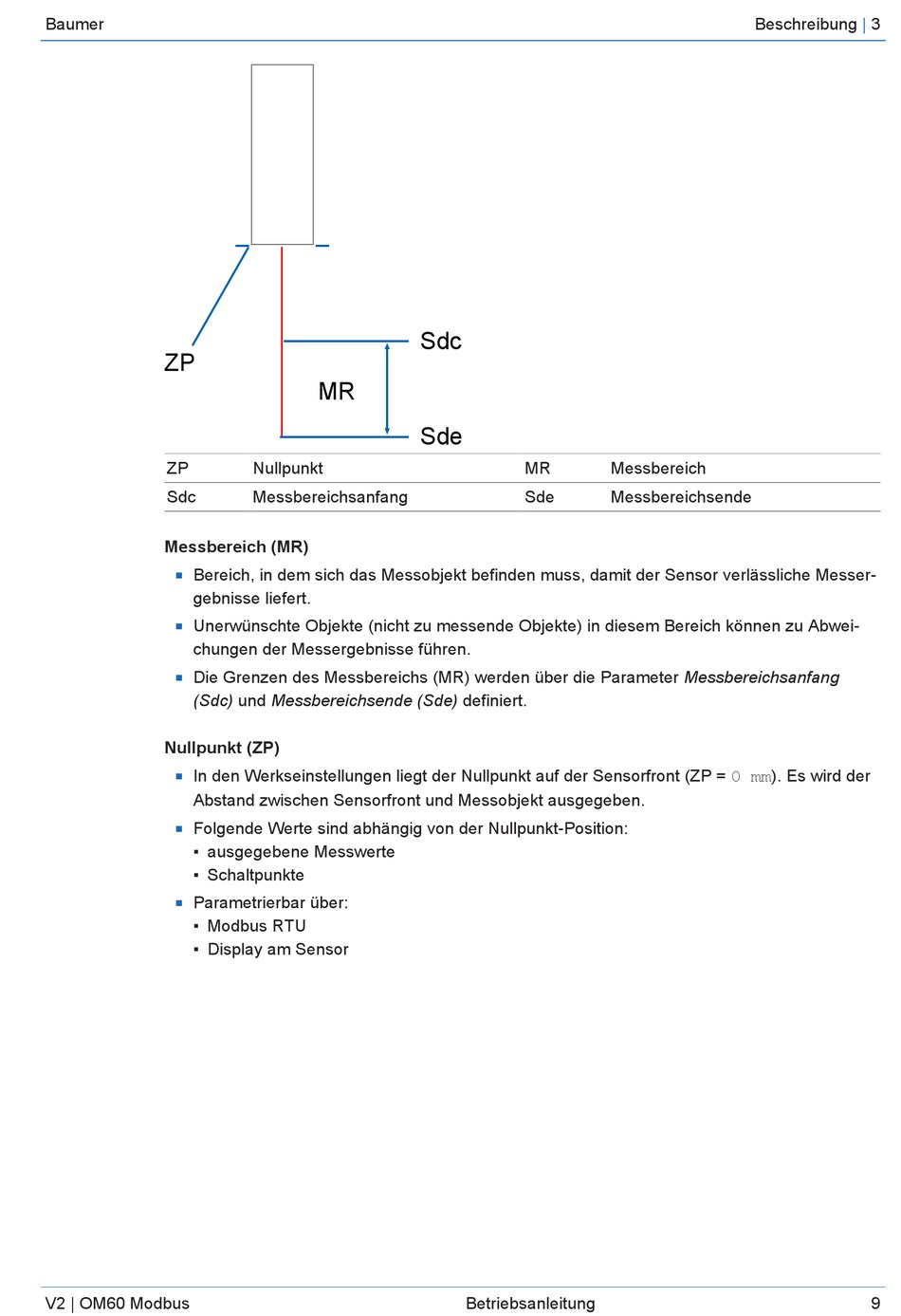

Baumer OM60 Betriebsanleitung Seite 9

Baumer
ZP
ZP
Sdc
Messbereich (MR)
Bereich, in dem sich das Messobjekt befinden muss, damit der Sensor verlässliche Messer-
n
gebnisse liefert.
Unerwünschte Objekte (nicht zu messende Objekte) in diesem Bereich können zu Abwei-
n
chungen der Messergebnisse führen.
Die Grenzen des Messbereichs (MR) werden über die Parameter Messbereichsanfang
n
(Sdc) und Messbereichsende (Sde) definiert.
Nullpunkt (ZP)
In den Werkseinstellungen liegt der Nullpunkt auf der Sensorfront (ZP = 0 mm). Es wird der
n
Abstand zwischen Sensorfront und Messobjekt ausgegeben.
Folgende Werte sind abhängig von der Nullpunkt-Position:
n
▪ ausgegebene Messwerte
▪ Schaltpunkte
Parametrierbar über:
n
▪ Modbus RTU
▪ Display am Sensor
V2 | OM60 Modbus
Sdc
MR
Sde
Nullpunkt
Messbereichsanfang
MR Messbereich
Sde Messbereichsende
Betriebsanleitung
Beschreibung | 3
9
