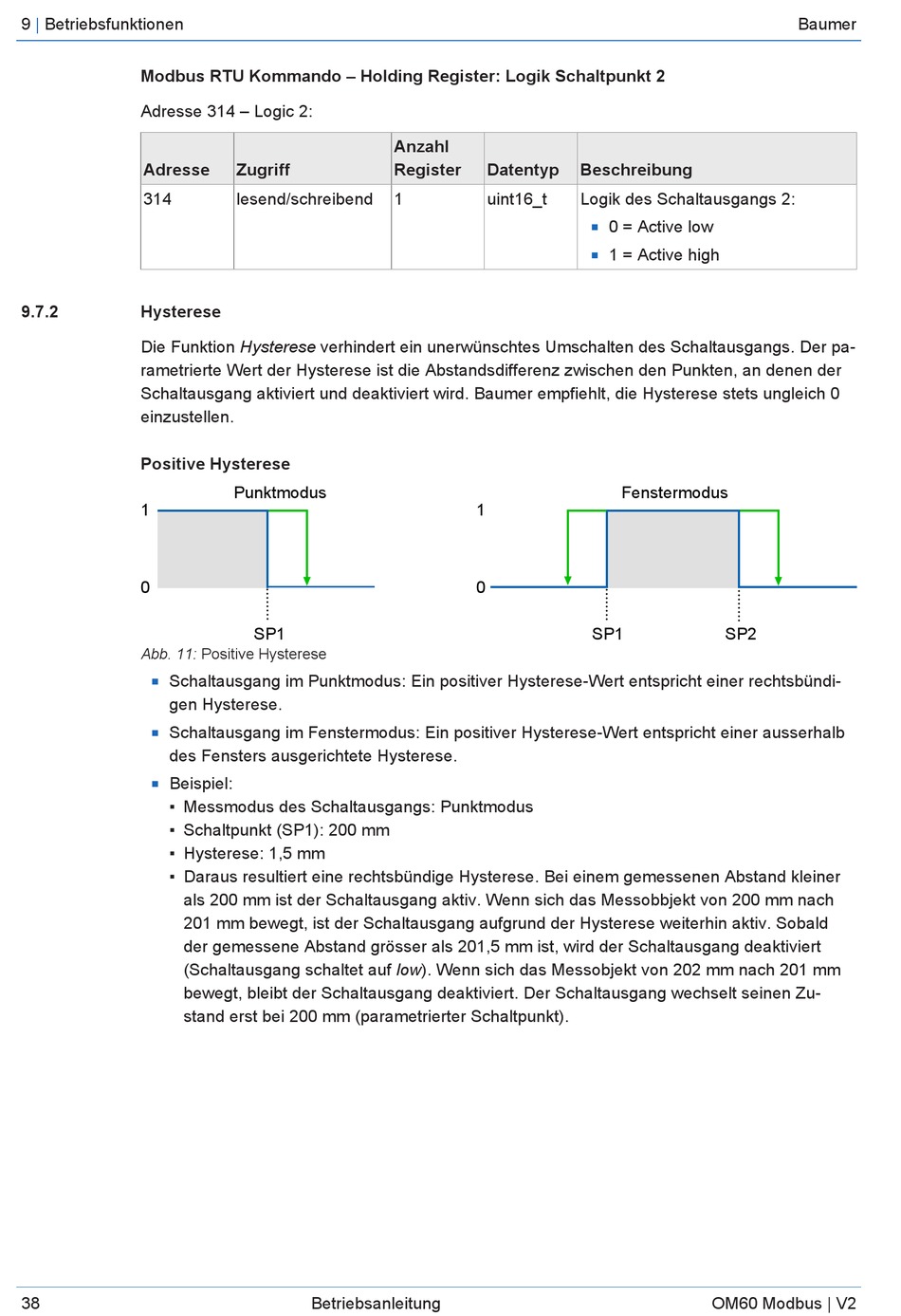

Hysterese; Abb. 11 Positive Hysterese - Baumer Om60 Betriebsanleitung

9 | Betriebsfunktionen
Modbus RTU Kommando – Holding Register: Logik Schaltpunkt 2
Adresse 314 – Logic 2:
Adresse
314
9.7.2

Hysterese

Die Funktion Hysterese verhindert ein unerwünschtes Umschalten des Schaltausgangs. Der pa-
rametrierte Wert der Hysterese ist die Abstandsdifferenz zwischen den Punkten, an denen der
Schaltausgang aktiviert und deaktiviert wird. Baumer empfiehlt, die Hysterese stets ungleich 0
einzustellen.
Positive Hysterese
1
0
Abb. 11: Positive Hysterese
Schaltausgang im Punktmodus: Ein positiver Hysterese-Wert entspricht einer rechtsbündi-
n
gen Hysterese.
Schaltausgang im Fenstermodus: Ein positiver Hysterese-Wert entspricht einer ausserhalb
n
des Fensters ausgerichtete Hysterese.
Beispiel:
n
▪ Messmodus des Schaltausgangs: Punktmodus
▪ Schaltpunkt (SP1): 200 mm
▪ Hysterese: 1,5 mm
▪ Daraus resultiert eine rechtsbündige Hysterese. Bei einem gemessenen Abstand kleiner
als 200 mm ist der Schaltausgang aktiv. Wenn sich das Messobbjekt von 200 mm nach
201 mm bewegt, ist der Schaltausgang aufgrund der Hysterese weiterhin aktiv. Sobald
der gemessene Abstand grösser als 201,5 mm ist, wird der Schaltausgang deaktiviert
(Schaltausgang schaltet auf low). Wenn sich das Messobjekt von 202 mm nach 201 mm
bewegt, bleibt der Schaltausgang deaktiviert. Der Schaltausgang wechselt seinen Zu-
stand erst bei 200 mm (parametrierter Schaltpunkt).
38
Anzahl
Zugriff Register
lesend/schreibend 1
Punktmodus
SP1
Betriebsanleitung
Datentyp Beschreibung
uint16_t Logik des Schaltausgangs 2:
0 = Active low
n
1 = Active high
n
Fenstermodus
1
0
SP1
Baumer
SP2
OM60 Modbus | V2
