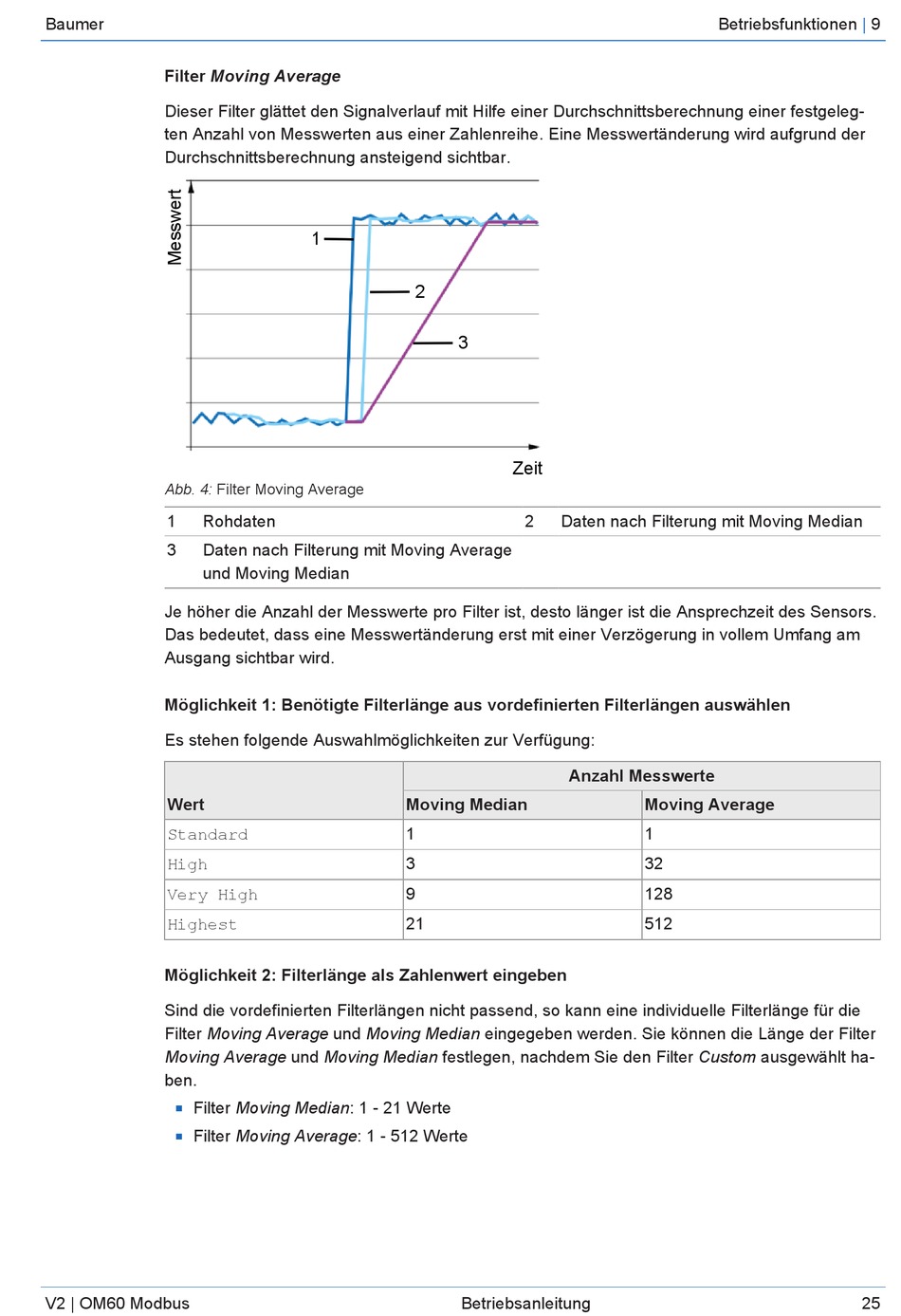

Abb. 4 Filter Moving Average - Baumer Om60 Betriebsanleitung

Baumer
Filter Moving Average
Dieser Filter glättet den Signalverlauf mit Hilfe einer Durchschnittsberechnung einer festgeleg-
ten Anzahl von Messwerten aus einer Zahlenreihe. Eine Messwertänderung wird aufgrund der
Durchschnittsberechnung ansteigend sichtbar.
Abb. 4: Filter Moving Average
1 Rohdaten
3 Daten nach Filterung mit Moving Average
und Moving Median
Je höher die Anzahl der Messwerte pro Filter ist, desto länger ist die Ansprechzeit des Sensors.
Das bedeutet, dass eine Messwertänderung erst mit einer Verzögerung in vollem Umfang am
Ausgang sichtbar wird.
Möglichkeit 1: Benötigte Filterlänge aus vordefinierten Filterlängen auswählen
Es stehen folgende Auswahlmöglichkeiten zur Verfügung:
Wert
Standard
High
Very High
Highest
Möglichkeit 2: Filterlänge als Zahlenwert eingeben
Sind die vordefinierten Filterlängen nicht passend, so kann eine individuelle Filterlänge für die
Filter Moving Average und Moving Median eingegeben werden. Sie können die Länge der Filter
Moving Average und Moving Median festlegen, nachdem Sie den Filter Custom ausgewählt ha-
ben.
Filter Moving Median: 1 - 21 Werte
n
Filter Moving Average: 1 - 512 Werte
n
V2 | OM60 Modbus
1
2
3
Moving Median
1
3
9
21
Betriebsanleitung
Zeit
2 Daten nach Filterung mit Moving Median
Anzahl Messwerte
Moving Average
1
32
128
512
Betriebsfunktionen | 9
25
