Baumer MTRM 16G2524/M150 Kurzanleitung

Magnetsensoren
Magnetic sensors
Détecteurs magnétique

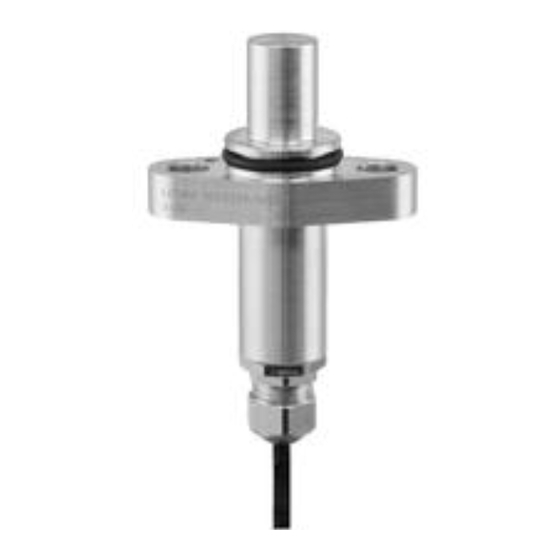

MTRM 16G2524/M150
Hallsensor mit zwei
Ausgangssignalen
Hall sensor with two
output signals
Détecteur Hall avec deux
signaux de sortie
Í?+$VIÂÂ*ÂUÎ
IND. CONT. EQ.
11045441
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144
Canada Italy
Baumer Inc. Baumer Italia S.r.l.
CA-Burlington, ON L7M 4B9 IT-20090 Assago, MI
Phone +1 (1)905 335-8444 Phone +39 (0)2 45 70 60 65
China Singapore
Baumer (China) Co., Ltd. Baumer (Singapore) Pte. Ltd.
CN-201612 Shanghai SG-339412 Singapore
Phone +86 (0)21 6768 7095 Phone +65 6396 4131
Denmark Sweden
Baumer A/S Baumer A/S
DK-8210 Aarhus V SE-56133 Huskvarna
Phone: +45 (0)8931 7611 Phone +46 (0)36 13 94 30
France Switzerland
Baumer SAS Baumer Electric AG
FR-74250 Fillinges CH-8501 Frauenfeld
Phone +33 (0)450 392 466 Phone +41 (0)52 728 1313
Germany United Kingdom
Baumer GmbH Baumer Ltd.
DE-61169 Friedberg GB-Watchfield, Swindon, SN6 8TZ
Phone +49 (0)6031 60 07 0 Phone +44 (0)1793 783 839
India USA
Baumer India Private Limited Baumer Ltd.
IN-411038 Pune US-Southington, CT 06489
Phone +91 20 2528 6833/34 Phone +1 (1)860 621-2121
www.baumer.com/worldwide
1/2
Abmessungen
Dimensions
Dimensions
7
29
1DD2
• Alle Masse in mm
• All dimension in mm
• Toutes les dimensions en mm
Technische Daten
Arbeitsabstand max.
Zahnradgrösse
Zahnradbreite
Zahnradmaterial
Schaltfrequenz
Betriebsspannungsbereich (UL-Class 2) Voltage supply range (UL-Class 2)
Stromaufnahme max.
Ausgang A
Ausgang B
Kurzschlussfest
Verpolungsfest
Anschlussart
Arbeitstemperatur
Schutzart (Fühlerfläche)
Schutzart (Sensor)
Technische Änderungen vorbehalten/Technical specifications subject to change/Sous réserve de modifications techniques
Elektrischer Anschluss
Connection diagram
Schéma de raccordement
Push
7,3
Pull
5,5
+0,15
3,3
0
0
33 10 29
-0,1
93
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
• Disconnect power before connecting the sensor.
• Mettre l`installation hors tension avant le raccordement du détecteur.
Technical data
working distance max.
gear size
gear width
gear material
Switching frequency
Current consumption max.
output A
output B
Short circuit protection
Reverse polarity protection
Connection types
operating temperature
Protection class (active face)
Protection class (sensor)
1
+V
S
Z Z
3
output CHB
2
output CHA
Z Z
4
0 V
Données techniques
Portée max.
Dimension roue dentée
Largeur roue dentée
Matériau roue dentée
Fréquence de commutation
Plage de tension (UL-Class 2)
Consommation max.
Sortie A
Sortie B
Protégé contre courts-circuits
Protégé contre inversion polarité
Version de raccordement
Température de fonctionnement
Classe de protection (face active)
Classe de protection (détecteur)
1,6 mm
Module 1,5 (DIN 867)
> 10 mm
Ferromagnetisch/ferromagnetic
2...20 kHz
8...28 VDC
20 mA
Gegentakt / push-pull
Gegentakt / push-pull
ja / yes / oui
ja / yes / oui, VS-GND
Kabel / cable / câble Radox, 2 m
-40...+120 C
IP 68 / 20 bar
IP 67
