Reflektionsbereich; Abb. 2 Darstellung Des Reflektionsbereichs (Graue Fläche) - Baumer Om60 Betriebsanleitung

3 | Beschreibung
3.6

Reflektionsbereich

OM60-x0030.xx.xxxx
OM60-x0060.xx.xxxx
OM60-x0135.xx.xxxx
OM60-x0450.xx.xxxx 160
OM60-x1000.xx.xxxx 200 1000

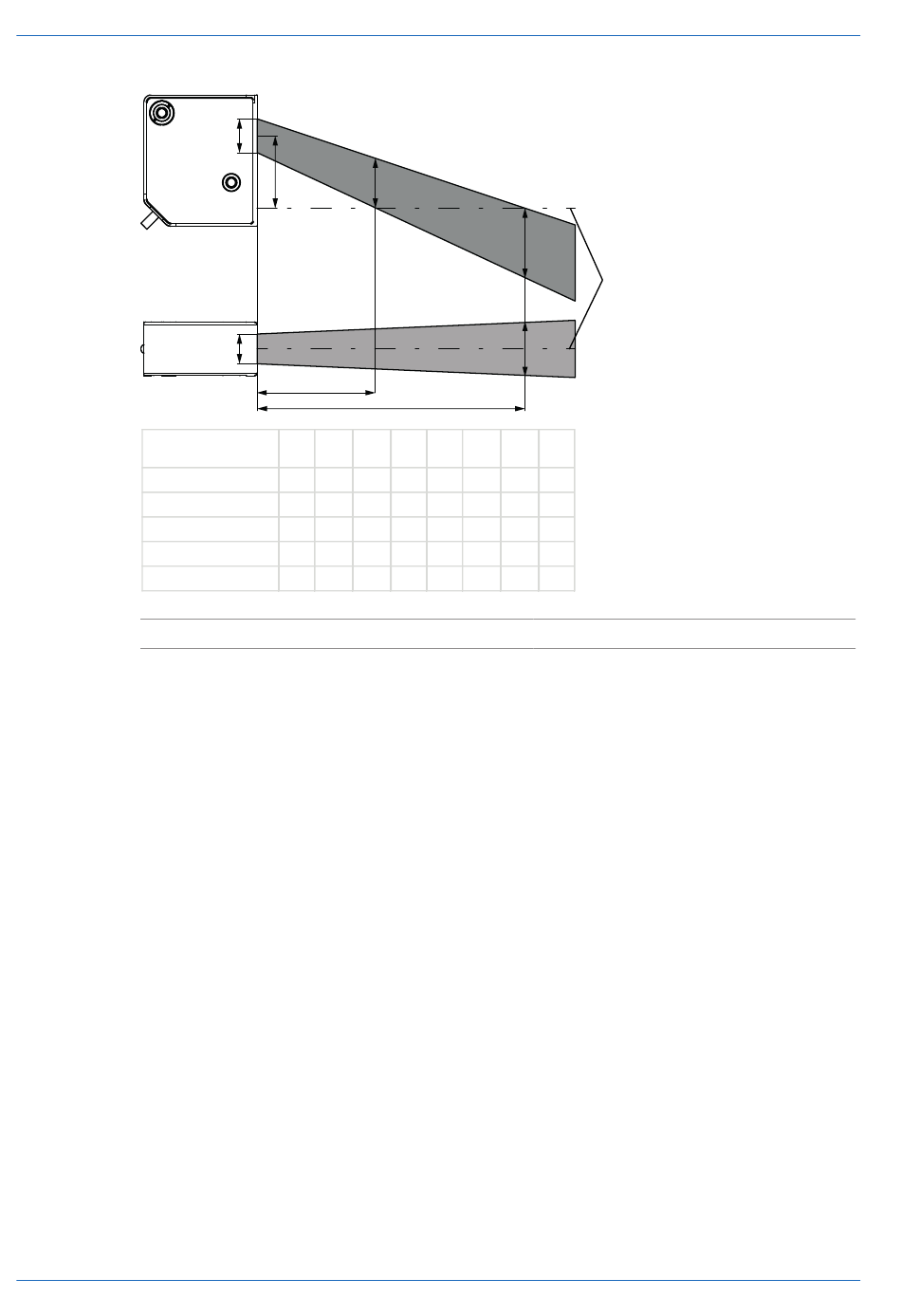

Abb. 2: Darstellung des Reflektionsbereichs (graue Fläche)
1 Optische Achse
Der Sensor misst das vom Messobjekt zurückreflektierte Licht und berechnet mittels Triangulati-
onsprinzip die Entfernung zum Messobjekt.
Der Reflektionsbereich (grau hinterlegte Fläche) kennzeichnet den Bereich, aus dem Licht auf
das Empfangselement treffen kann. Ungewollte Reflektionen in dem Bereich können die Mes-
sung beeinflussen oder gar Falschmessungen verursachen und sollten vermieden werden
12
H1
D1
H
B
Sdc
Sdc Sde H
[mm] [mm] [mm]
20 30 24.5
40 60 32
60 135 36.5
450 42
43
Betriebsanleitung
D2
B1
Sde
H1 B B1 D1 D2
[mm] [mm] [mm] [mm] [mm]
17 15 1.5 11 8
16 15 2.8 13.3 12
17 15 5.7 25 35
15 15 18.8 31.9 62.5
15 15 41.8 40.4 142
1
