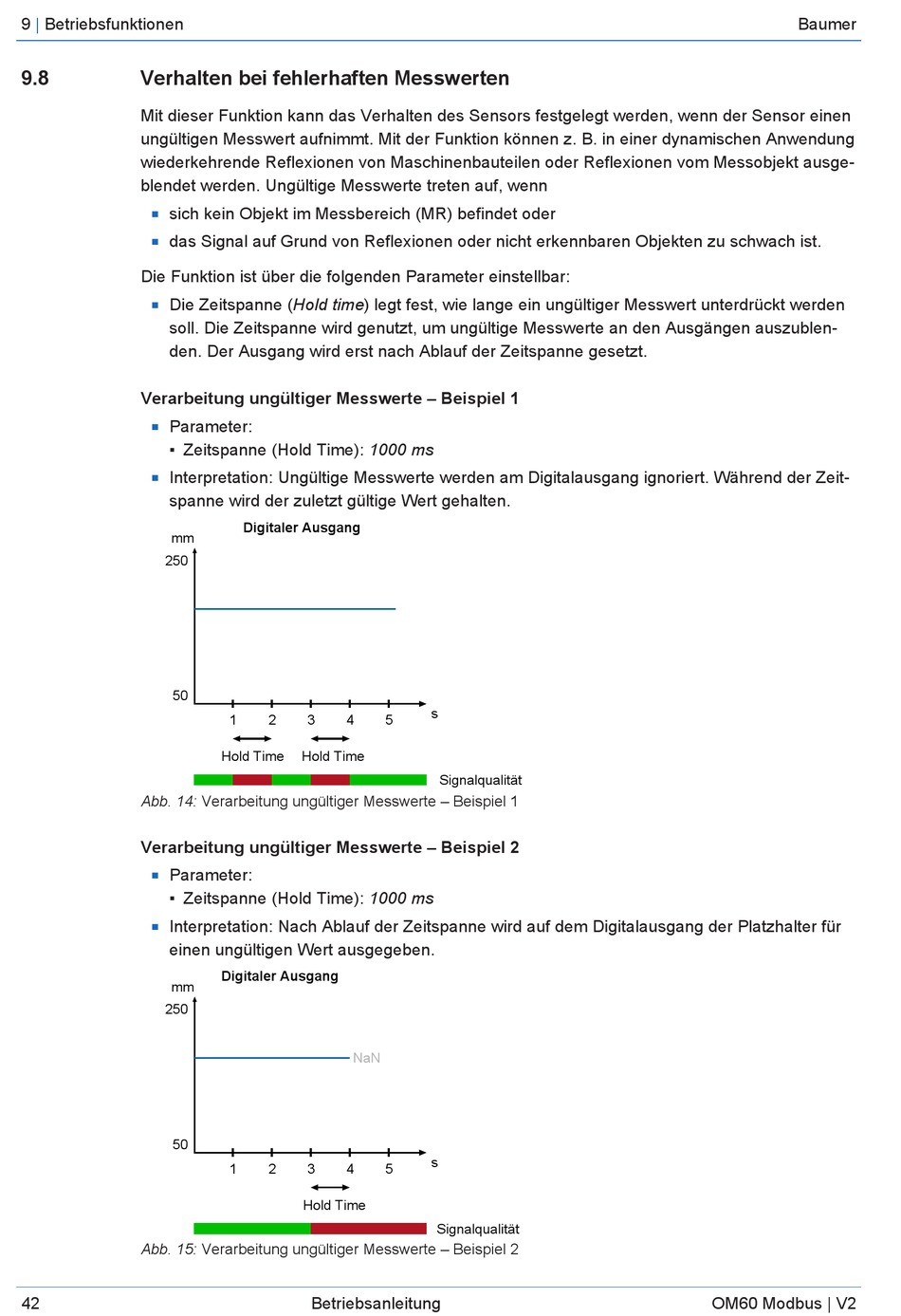

9 | Betriebsfunktionen
9.8

Verhalten bei fehlerhaften Messwerten

Mit dieser Funktion kann das Verhalten des Sensors festgelegt werden, wenn der Sensor einen
ungültigen Messwert aufnimmt. Mit der Funktion können z. B. in einer dynamischen Anwendung
wiederkehrende Reflexionen von Maschinenbauteilen oder Reflexionen vom Messobjekt ausge-
blendet werden. Ungültige Messwerte treten auf, wenn
sich kein Objekt im Messbereich (MR) befindet oder
n
das Signal auf Grund von Reflexionen oder nicht erkennbaren Objekten zu schwach ist.
n
Die Funktion ist über die folgenden Parameter einstellbar:
Die Zeitspanne (Hold time) legt fest, wie lange ein ungültiger Messwert unterdrückt werden
n
soll. Die Zeitspanne wird genutzt, um ungültige Messwerte an den Ausgängen auszublen-
den. Der Ausgang wird erst nach Ablauf der Zeitspanne gesetzt.
Verarbeitung ungültiger Messwerte – Beispiel 1
Parameter:
n
▪ Zeitspanne (Hold Time): 1000 ms
Interpretation: Ungültige Messwerte werden am Digitalausgang ignoriert. Während der Zeit-
n
spanne wird der zuletzt gültige Wert gehalten.
mm
250
50
Abb. 14: Verarbeitung ungültiger Messwerte – Beispiel 1
Verarbeitung ungültiger Messwerte – Beispiel 2
Parameter:
n
▪ Zeitspanne (Hold Time): 1000 ms
Interpretation: Nach Ablauf der Zeitspanne wird auf dem Digitalausgang der Platzhalter für
n
einen ungültigen Wert ausgegeben.
mm
250
50
Abb. 15: Verarbeitung ungültiger Messwerte – Beispiel 2
42
Digitaler Ausgang
1 2 3 4 5
Hold Time Hold Time
Digitaler Ausgang
NaN
1 2 3 4 5
Hold Time
Betriebsanleitung
s
Signalqualität
s
Signalqualität
Baumer
OM60 Modbus | V2
