Endress+Hauser Fermentation Monitor QWX43 Betriebsanleitung Seite 26

Elektrischer Anschluss
26

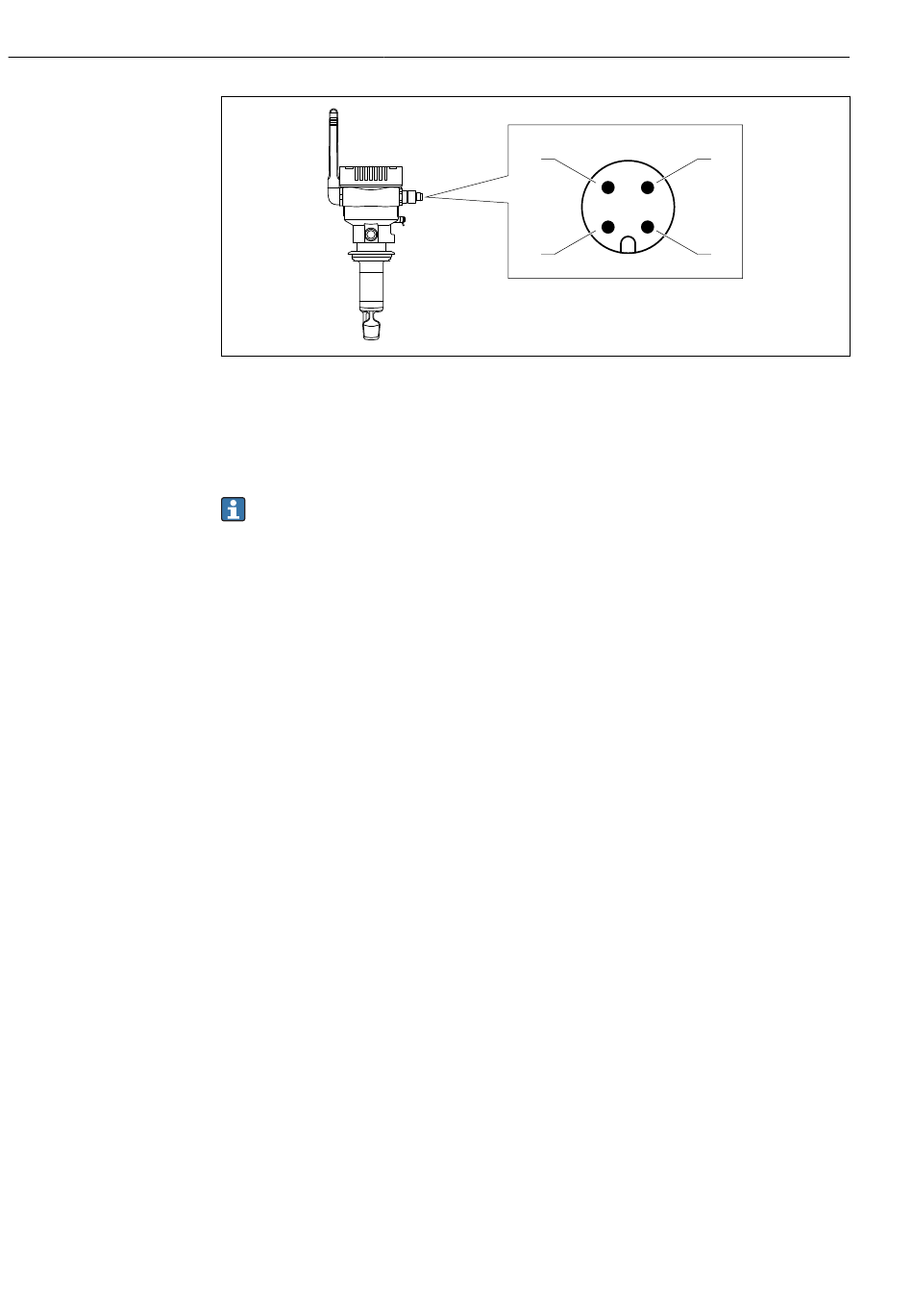

 13 PIN-Belegung des M12-Steckers, M12-Stecker montiert am Gerät
1 Minus (–), blau
2 N.C.
3 Plus (+), braun
4 Schirm
Anschlusskabel nach unten ausrichten, damit keine Feuchtigkeit in den Anschluss-
raum eindringen kann.
Bei Bedarf Abtropfschlaufe formen oder Wetterschutzhaube verwenden.
6.5 Überspannungsschutz
In folgenden Fällen muss ein Überspannungsschutz kundenseitig installiert werden:
• Die Versorgungsleitung zum Fermentation Monitor ist länger als 30 Meter
• Die Versorgungsleitung zum Fermentation Monitor verlässt das Gebäude
• An dem Speisegerät für den Fermentation Monitor sind weitere Verbraucher parallel
angeschlossen
Überspannungsschutz möglichst in der Nähe vom Fermentation Monitor installieren.
Als Überspannungsschutz können Sie z. B. einen Überspannungsschutz von Endress+Hau-
ser HAW569 oder HAW562 installieren.
Der vorgeschlagene Überspannungsschutz wird bei Auslieferung dem Fermentation Moni-
tor QWX43 beigelegt.
6.6 Anschlusskontrolle
 Sind Gerät und Kabel unbeschädigt (Sichtkontrolle)?
 Erfüllt das verwendete Kabel die Anforderungen?
 Ist das angeschlossene Kabel von Zug entlastet?
 Ist der M12-Stecker am Gerät mit der M12-Buchse des Kabels verschraubt?
 Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?
 Wenn Versorgungsspannung vorhanden: Leuchtet oder blinkt die grüne LED?
 Ist der Gehäusedeckel montiert und fest verschraubt?
Fermentation Monitor QWX43
4
3
1
2
A0046887
Endress+Hauser
